Измеритель иммитанса (RLC) ПрофКиП Е7-23М

Измеритель иммитанса (RLC) ПрофКиП Е7-23М

Измеритель иммитанса ПрофКиП Е7-23М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 10 кГц) и высокой скоростью измерений (до 12 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.

Отличительные особенности:

• Тест-сигнал на 4-х заданных частотах в диапазоне от 100 Гц до 10 кГц
• Базовая погрешность 0.1%
• Тест-сигнал: 100 Гц … 10 кГц
• Последовательная /параллельная схема замещения
• Одновременная индикация двух результатов измерения
• Измерение в абсолютных и относительных единицах, ?-измерения
• Большой высококонтрастный ЖК-дисплей с подсветкой
• Интерфейс: RS-232, HANDLER

Общие данные:

• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 320х140х360 мм
• Вес: 3.5 кг



Комплект поставки

Наименование	Количество
Измеритель иммитанса ПрофКиП Е7-23М	1 шт.
4-проводный измерительный кабель с 2 зажимами типа «крокодил»	1 шт.
Испытательный стенд	1 шт.
Кабель питания	1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

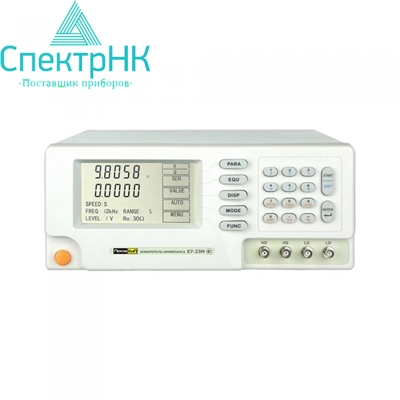

Современное исполнение измерителя иммитанса Е7-23 порадует заказчика. Модель компактна, выполнена в прочном блоке, на передней панели которого располагаются органы управления и большой индикатор. На него в несколько строк выводятся результаты и сопутствующая информация. Рядом с жидкокристаллическим дисплеем имеются кнопки для задания функций и включения подсветки, а также компактная клавиатура и четыре разъема. В ходе работы пользователю одновременно индицируются два результата измерения, причем контроль может осуществляться в разных единицах. Еще одно преимущество – поддержка двух разных интерфейсов для профессиональной работы с полученными данными. Современность – важное достоинство представленной установки. Оно делает работу не просто продуктивной, а полученные результаты точными, но и обеспечивает повышенный комфорт в проведении замеров, что особенно ценится современными специалистами. Благодаря продуманному исполнению такое устройство будет полезно при контроле многих параметров, включая емкость, сопротивление, добротность. Прибор обеспечивает высокую скорость неразрушающего контроля, оперативную проверку и ремонт переключателей, реле, резисторов, трансформаторов.

Е7-23 – это универсальный вариант для широкого применения пользователями их разных областей. Стоит заметить, что прибор используется не только в мастерских, но и в научно-исследовательских лабораториях, при проведении научных исследований. Модель официально сертифицирована, что гарантирует высокий класс работы и получение самых точных результатов.

Базовый вариант поставки включает в себя помимо измерителя иммитанса Е7-23 испытательный стенд и несколько кабелей. Также в комплектацию входит инструкция по эксплуатации.



Технические характеристики
