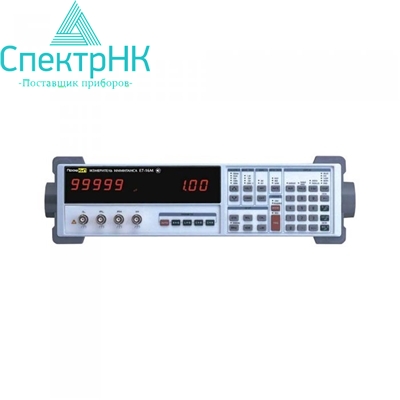

Измеритель иммитанса (RLC) ПрофКиП Е7-16М

Измеритель иммитанса (RLC) ПрофКиП Е7-16М

Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

Отличительные особенности:

• Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
• Точность: 0.05%
• Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
• 5 тестовых частот
• Сохранение в памяти до 9 режимов измерения
• Эквивалентная схема: последовательная или параллельная
• Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
• Усреднение: 2 изм … 10 изм
• Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
• Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
• Напряжение смещения до 40.0 В
• Сохранение в памяти до 9 режимов измерения
• Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
• Четырехпроводное подключение: 4 BNC разъема

Общие данные:

• Зажимная оснастка: 4-проводная оснастка Кельвина для деталей с радиальными выводами
• Защита прибора при проведении измерений: до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
• Балансировка прибора:
  • по короткому замыканию: R < 20 Ом, Z < 50 Ом
  • по разрыву цепи: Z > 10 кОм
• Разбраковка: до 8 критериев разбраковки по Q, D и R, а также общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
• Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
• Сохранение и повторный вызов: сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
• Интерфейсы: установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
• Условия эксплуатации: 0°С … 50°С, относительная влажность до 80%
• Питание: 220 В, 50 Гц
• Потребляемая мощность: не более 20 Вт
• Габаритные размеры: 109х363х386 мм
• Вес: 5.8 кг

Комплект поставки

Наименование	Количество
Измеритель иммитанса ПрофКиП Е7-16М	1 шт.
Адаптер ПрофКиП Е7-16М-АЕ	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Дополнительная комплектация:

Наименование

Зажим-адаптер ПрофКиП Е7-16М-КС

Пинцет-адаптер ПрофКиП Е7-16М-ТЕ

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор внесён в Госреестр средств измерений РФ

Дополнительно

Для диагностики широкого спектра радиокомпонентов применяется Е7-16 – измеритель иммитансов нового поколения. Устройство компактно, портативно, официально сертифицировано. Может использоваться для работы с конденсаторами, резисторами, реле, полупроводниковыми приборами. Установка имеет различные режимы измерения, минимальные погрешности, широкие диапазоны. В ходе работы на крупный экран индицируются все основные параметры, при этом скорость замеров составляет от двух измерений в секунду. Это делает работу оперативной и профессиональной и позволяет решать поставленные задачи в короткие сроки. Стоит отметить, что возможно сохранение до девяти режимов контроля в памяти измерителя иммитанса. Отличительные особенности устройства делают его широко применимым для решения задач разной сложности в лабораториях, цехах, на производстве.

Е7-16 – это модель, разработанная отечественным производителем и доступная по привлекательной цене. Для ее производства используются только качественные материалы, что обеспечивает повышенную износостойкость как в производственных, так и в полевых условиях. Отдельного внимания заслуживает внешнее исполнение. Передняя панель устройства оснащена большой кнопочной клавиатурой и четырьмя разъемами, что позволяет оперативно производить настройку и задавать параметры. Запуск может быть ручным, непрерывным или же посредством встроенных интерфейсов (RS232C, GPIB). Управление через интерфейс способствует повышенному комфорту работы, что обязательно отметит каждый пользователь.

В базовый комплект поставки портативного измерителя иммитанса Е7-16 входит адаптер питания, соединительные провода, пользовательское руководство. Дополнительно к устройству может быть приобретен зажим-адаптер или пинцет-адаптер.
