Испытательная машина мощностью 10 МН, Технический Университет, Дрезден, Германия

Испытательная машина мощностью 10 МН, Технический Университет, Дрезден, Германия

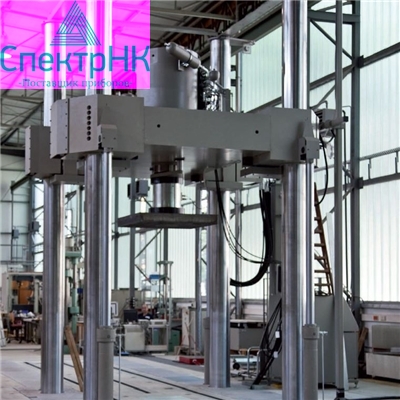

Портальная испытательная система была разработана конструкторами компании Walter+Bai AG для лаборатории механических испытаний имени Отто-Мора Дрезденского Технического Университета. Основное назначение – это испытания строительных конструкций и изделий из бетона, таких как балки, плиты, колонны и т.д. Благодаря мощной 4-х колонной раме увеличенного размера, максимально возможный размер испытываемого образца или конструкции может составлять 20 м в длину и при этом иметь сечение 2,5 м в высоту на 3,75 м в ширину. Максимально возможное расстояние между опорами при испытаниях на 3-х точечный изгиб составляет 15 м. Наибольший вес образца или конструкции достигает 120 тонн.

Уникальность машины подчеркивается ее компоновкой. В основании рамы заложен фундамент в виде преднапряженной консольной бетонной балки весом 275 тонн, служащей противовесом всей испытательной системы.

Отличительные особенности:

• Актуатор двунаправленного принципа действия
• Максимальное усилие при сжатии до 10 МН
• Максимальное усилие при растяжении до 3,5 МН
• Автоматизированный гидравлический привод верхней траверсы
• Большой выбор оснастки и приспособлений для испытаний
• Большое испытательное пространство
