Искатель повреждений изоляции трубопроводов ИПИТ-3М

Искатель повреждений изоляции трубопроводов ИПИТ-3М

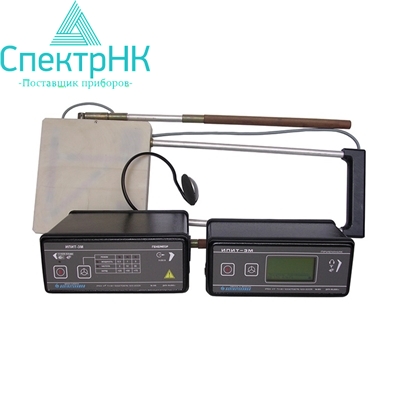

Искатель повреждений изоляции трубопроводов ИПИТ-3М предназначен для обнаружения мест сквозных повреждений изоляционных покрытий металлических трубопроводов без вскрытия грунта, а также для определения местоположения и глубины залегания трассы трубопровода. Прибор комплектуется портативным генератором, заземлителем, антенным и приемным устройствами, наушниками,зарядным устройством и соединительными кабелями.

Основное достоинство прибора - это бесконтактный метод обнаружения мест повреждения. Прибор определяет место повреждения в радиусе до 0,5 м. Точное местоположение поврежденного объекта подтверждается минимальным значением на графике на экране дисплея и появлением звукового сигнала в головных телефонах.

Искатель выполнен с использованием современной элементной базы. Это позволило не только улучшить технические характеристики прибора по сравнению с выпускаемым предприятием аналогом (ИПИТ-2) и аналогами других производителей, но и реализовать ряд сервисных функций, которые должны присутствовать сегодня в подобных изделиях:

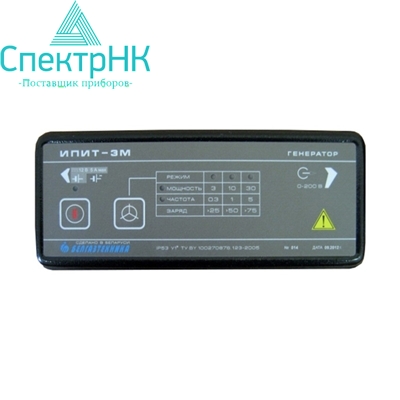

• автоматическая установка уровня выходной мощности генератора (три уровня 3, 10 и 30 В·А);
• защита генератора от перегрузки путем его выключения с сигнализации причины (при повторном включении генератора, если перегрузка сохраняется, то индикации наличия выходного напряжения и генератор выключается);
• запоминается значение сигнала на выходе приемника на экране дисплея;
• вывод звукового сигнала на наушники только при характерных изменениях графика на экране дисплея, т. е. привлекает внимание оператора к дисплею;
• контроль заряженности аккумуляторной батареи с предварительным предупреждением ее разряда (три раза вспыхивает светодиод «мощность») и автоматическим выключением;
• контроль зарядки аккумуляторной батареи (контроль напряжения и времени зарядки) с автоматическим выключением процесса зарядки.

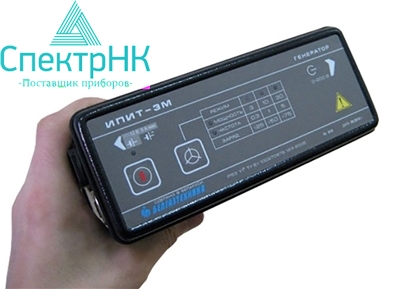

В искателе ИПИТ-3М в генератор введен встроенный аккумулятор, что позволяет работать автономно при выходной мощности 10 В·А в течении 6 часов.



Технические характеристики
