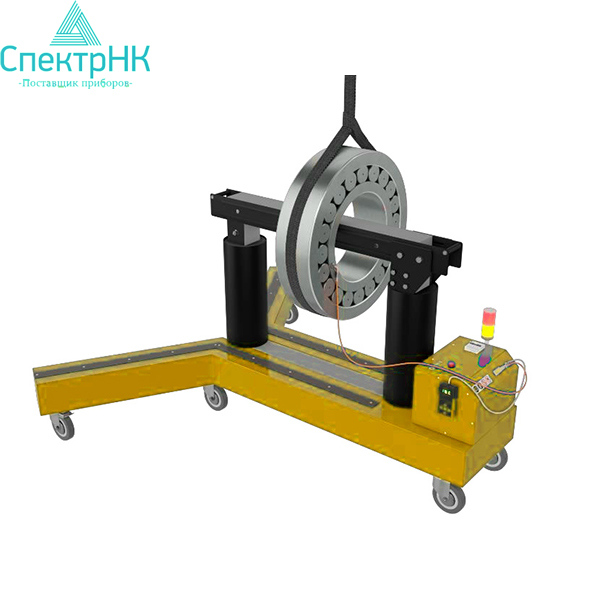

Индукционный нагреватель Sapco HEAT-20

Индукционный нагреватель Sapco HEAT-20 предназначен для равномерного нагрева зубчатых колёс и других металлических охватывающих деталей с наружным диаметром до 1180 мм и высотой детали до 515 мм.

Как правило, специалисты, применяющие индукционные нагреватели Sapco HEAT-20 габаритные детали нагревают в вертикальном положении, установив деталь на опорные раздвижные стойки нагревателя, средне- и мелкогабаритные устанавливаются на вертикальные сменные сердечники, идущие в комплекте (3 штуки разного сечения), таким образом, чтобы выбранный сердечник максимально заполнял внутренний диаметр нагреваемой детали.

                                                                  Равномерный нагрев подшипников

Как специалисты в своей области, нашими силами поставлено более 700 индукционных нагревателей на промышленные предприятия Казахстана и Казахстана, обращаем внимание технических специалистов, что для обеспечения ресурса нагреваемой детали индукционный нагреватель должен быть подобран таким образом, чтобы выполнять требования по равномерному нагреву деталей.

Для выполнения требования по равномерному нагреву деталей должно быть выполнено следующее условие: ось нагреваемой детали должна совпадать с осью сердечника, т.о. максимальный наружный диаметр нагреваемой датели регламентируется шириной П-образного сердечника.

Единственно верным расчетом максимального наружного диаметра нагреваемой детали является выполнение следующей формулы:

                                             Dxm =a Wх2+Кmдaлxя ( горизонтального нагрева детали);

                                               Dxm =a Hх2+К m(дaлxя  вертикального нагрева детали),

где Кm–ax  максимальная величина сечения сердечника из комплекта сердечников (или размер катушки), а W и H – ширина и высота П-образного сердечника соответственно.

Технические характеристики
