Индикатор направления магнитного поля Magnaflux Pie Gauge для контроля по ASME BPVC Section V Article 7

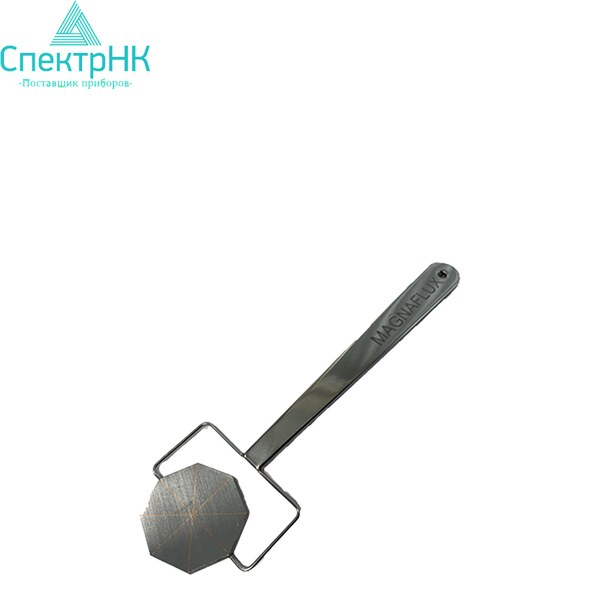

Индикатор направления поля Magnaflux Pie Gauge (ASME Field Indicator) — индикатор, которым при магнитопорошковом контроле определяют направление магнитного поля на поверхности детали. В нём восемь линейных искусственных дефектов, ориентированных в разные стороны: по тому, какие из них проявятся под порошком или суспензией, видно, как проходят силовые линии. Второе название — ASME Field Indicator: такой индикатор предусмотрен ASME BPVC Section V Article 7.

Как проводят проверку

Индикатор кладут на поверхность детали, включают намагничивание и наносят сухой порошок или суспензию. Чётче всего проявляются дефекты, расположенные поперёк силовых линий поля, а дефекты, параллельные полю, почти не видны. Так убеждаются, что выбранная схема намагничивания — ярмом, катушкой или пропусканием тока — даёт поле нужного направления в зоне контроля. Оборудование для намагничивания собрано в разделе намагничивающих устройств.

Нормативы и комплект

Индикатор применяют при контроле по ASME BPVC Section V Article 7, ASTM E709 и ASTM E1444. Поставляется поштучно; основные данные приведены в таблице характеристик.

Pie Gauge (ASME Field Indicator) — это индикатор Magnaflux с восемью линейными искусственными дефектами, применяется для определения направления магнитного поля при магнитопорошковом контроле по ASME BPVC Section V Article 7, ASTM E709 и ASTM E1444.

Вопросы и ответы

Показывает ли Pie Gauge напряжённость поля?

Нет, его задача — направление поля. Для оценки относительной напряжённости применяют тест-пластины QQI, а остаточную намагниченность измеряют стрелочным индикатором поля.

Можно ли использовать индикатор с флуоресцентной суспензией?

Да, индикации образуются и от суспензий, и от сухих порошков. При флуоресцентной суспензии осмотр ведут под УФ-светильником.

Какой артикул заказать?

В североамериканском каталоге Magnaflux индикатор имеет артикул 169799, в европейском — 008M003; это одно и то же изделие.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
