Импульсный рентгеновский аппарат Шмель-250

Импульсный рентгеновский аппарат Шмель-250

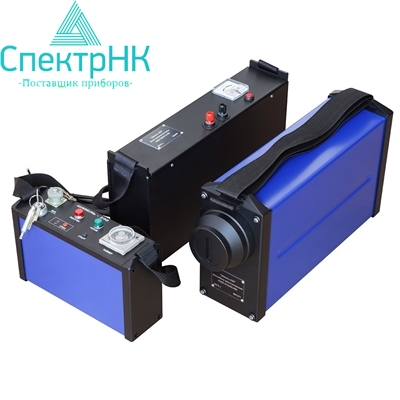

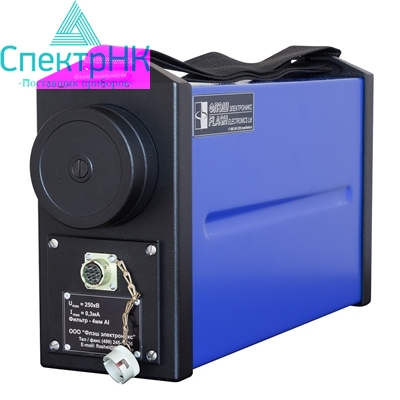

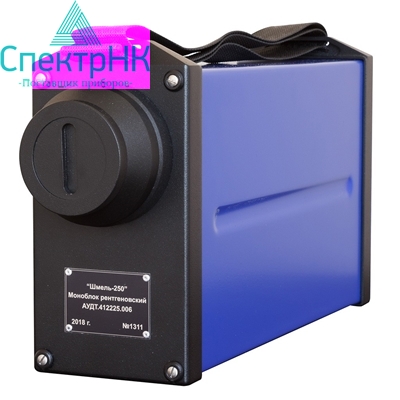

Переносной импульсный рентгеновский аппарат Шмель-250 выполнен из двух блоков: рентгеновского моноблока и пульта управления. Блоки соединены между собой кабелем длиной 25-100 метров. Рентгеновский генератор имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты.

Аппараты серии «Шмель» выпускаются в трех модификациях, отличающихся жесткостью рентгеновского излучения (т.е. значениями выходного напряжения, кВ - 220, 250, 240):

• Рентгеновский аппарат ШМЕЛЬ-220
• Рентгеновский аппарат Шмель-250
• Рентгеновский аппарат Шмель-240А (с автономным питанием)

Отличительные особенности рентгенаппарата Шмель-250:

• Эксплуатация в любых атмосферных условиях в широком температурном диапазоне
• Применение в схемах фронтального и панорамного просвечивания
• Наилучшее отношение массы и потребляемой мощности к просвечивающей способности
• Питание от промышленной сети или аккумуляторных батарей
• Возможность применения в передвижных дефектоскопических лабораториях

Рентгеновский аппарат применяется в следующих областях:

• Рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов
• Дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций
• Поиск закладок и внедренных устройств в помещениях

Комплект поставки

Дополнительная комплектация:

• источник питания (блок аккумуляторов c индикацией степени разряда на 16 Ач);

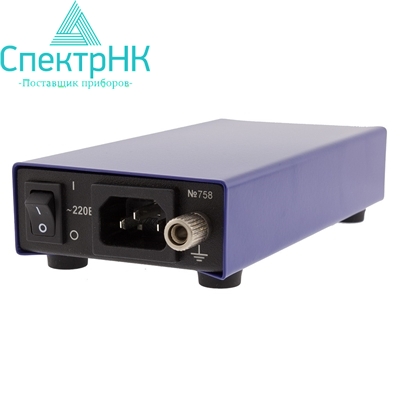

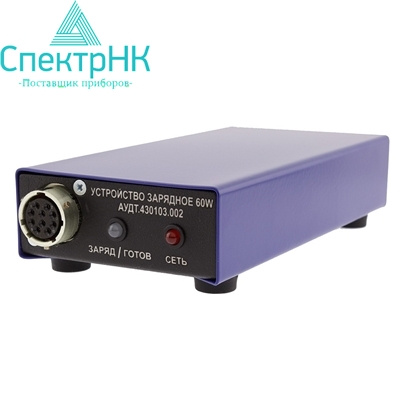

• специализированное зарядное устройство;
• крепление для фронтального просвечивания трубопроводов диаметром 425-1420 мм с отвесом;
• транспортное средство c центратором для панорамного просвечивания трубопроводов диаметром 720 - 1420 мм;

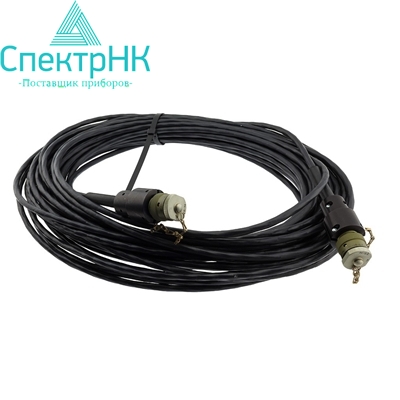

• кабель соединительный 25 м;

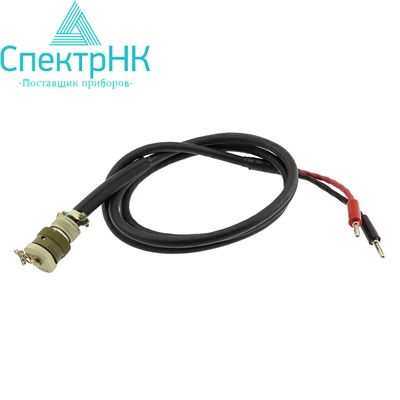

• кабель аккумуляторный;
• рентгеновская трубка;
• кассеты морозостойкие, масло-бензостойкие 75х400, 80х400, 300х400;
• «кассеты-спрут» морозостойкие, масло-бензостойкие, секционные для панорамного просвечивания.

Аксессуары:

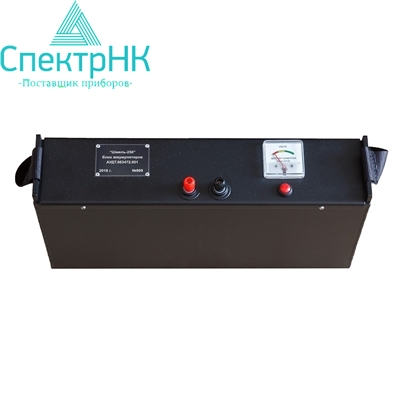

• Блок аккумуляторов и специализированное зарядное устройство. Блок аккумуляторов снабжен индикатором разряда.

Время работы аппарата «Шмель-250» в режиме излучения от полностью заряженного блока аккумуляторов	4 - 5 часов
Масса блока аккумуляторов	14,5 кг
Время полного заряда от специализированного зарядного устройства, не более	8 часов
Напряжение питания зарядного устройства	~ 190 - 220 В, 50 Гц
Мощность, потребляемая зарядным устройством от сети, не более	75 Вт

• Транспортное средство для панорамного просвечивания. Предназначено для транспортировки аппарата Шмель-250 с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортное средство снабжено фонарем освещения.
• Крепление рентгеновского аппарата для фронтального просвечивания. Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при использовании фронтальной схемы просвечивания. Моноблок фиксируется с помощью противовеса.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Компактный многофункциональный рентгеновский аппарат Шмель 250 применяется для диагностики при установке и обслуживании газовых и нефтяных проводов, обнаружения дефектов различных сооружений и прочих объектов, а также нарушений сварочных швов, причем прибор способен работать в суровых условиях.

Рентгеновский аппарат Шмель 250 эксплуатируется при практически любых атмосферных и температурных показателях окружающей среды. Прибор применяют для просвечивания фронтального и панорамного типов.

Шмель 250 ценят за его оперативность, мобильность, портативность и высокую производительность в самую разную погоду, а также за отличные показатели просвечивающей способности.Также стоит заметить, что прибор может питаться, не только от встроенного аккумулятора, но и от сети. Он надежен, снабжен биологической защитой что является дополнительной мерой безопасности для оператора. И выдерживает при эксплуатации температуры от минус сорока градусов по Цельсию до плюс шестидесяти.

Еще одно преимущество шмеля это его производительность, он способен проводить просвечивание объектов толщиной пятьдесят четыре миллиметра (с использованием пленки). Получившиеся снимки проявляются в течение шести минут при двадцати градусах по Цельсию в специальном проявителе.

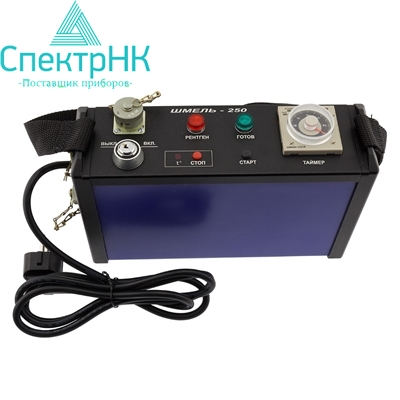

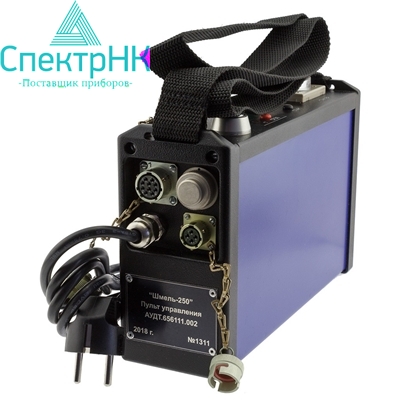

Рентгеновский аппарат состоит из двух частей: моноблока и пульта управления, которые соединяются морозостойким низковольтным шнуром длиной двадцать пять метров.

Вес моноблока: 8,2 кг, пульта управления: 1,9 кг. Габариты моноблока: 451х112х210 миллиметров, пульта управления: 245х75х155 миллиметров.

Одним из самых функциональных в своем классе устройств считается рентгеновский аппарат Шмель 250. Это оптимальное соотношение качества, стоимости и производительности.

Технические характеристики
