Импедансный дефектоскоп ИД-401

Импедансный дефектоскоп ИД-401

Импедансный дефектоскоп ИД-401 прибор, применяемый для детектирования дефектных образований структуры поверхности материалов, типа расслоений, непроклеенных участков покрытий, нарушения сплошности материала исполнения диагностируемого объекта. Минимальная площадь, определяемых дефектоскопом ИД-401 деструктивных образований, порядка 1,2 см².

Назначение и применение дефектоскопа ИД-401:

• Применяется для диагностики сплошности композиционных материалов
• Легко обнаруживает дефекты покрытий типа расслоения, непроклеенных участков, нарушения сплошности материала
• Успешно применяется в исследовательских лабораториях, цеховых производственных и полевых условиях

Основные отрасли применения: авиационная промышленность и экплуатационный сектор, машиностроительное производство и судостроение.

Комплект поставки

• Блок электронный: 1 шт.
• Преобразователь ПИ-201: 1 шт.
• Стандартный образец СО-1: 1 шт.
• Чехол: 1 шт.
• Инструкция по экслуатации: 1 экз.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

В целях поиска дефектов клеевых соединений применяют импедансный дефектоскоп ИД-401. С его помощью возможно обнаружение таких нарушений структуры слоистых или композитных материалов, как локальные расслоения, непроклеи, нарушения сплошности и другие. Находит широкое применение в авиа-, корабле- и машиностроении, может использоваться как на заключительных этапах производства деталей или изделий в целях контроля качества, так и в процессе их эксплуатации.

Импедансный дефектоскоп ИД-401 реализует акустический импедансный метод, в основе которого лежит фиксация изменений механического импеданса в контролируемом объекте. Устройство может применяться как в стационарных (лабораторных, цеховых), так и в полевых условиях, благодаря наличию мощных аккумуляторов, обеспечивающих автономное питание, компактным габаритам и относительно небольшому весу. Контроль с помощью дефектоскопа этой модели будет результативным в случае, если тестируемый объект обладает низким модулем упругости и высокой степенью шероховатости наружного слоя, вибрационной способностью, а дефект залегает на расстоянии от поверхности, имеющем значение более 1/2 толщины одного из слоев. Минимальная площадь дефекта, который может быть обнаружен с помощью устройства, составляет 1.2 квадратных сантиметра. Эксплуатация прибора не составит сложностей, особенно учитывая тот факт, что он оснащен функцией автоматического распознавания типа подключенного преобразователя и установки соответствующих настроек режимов их работы. Об обнаружении дефекта устройство сигнализирует звуком и светом, что значительно упрощает работу с ним.

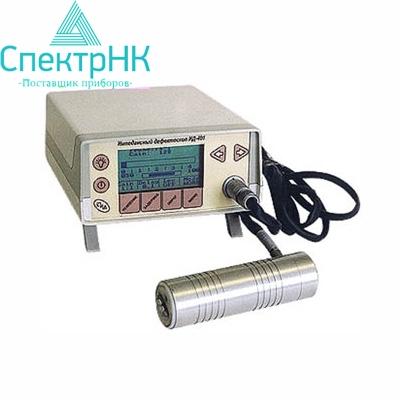

Прибор заключен в пластмассовый корпус с дисплеем и клавиатурой на лицевой панели, при помощи которых осуществляется управление работой и настройка режимов работы импедансного дефектоскопа ИД-40. Возможно ручное установление уровня порога (по нижнему, верхнему или обоим), их отключение, регулировка усиления и другие настройки.

Технические характеристики
