SWG 500 / 505 / 1750 - генераторы ударных волн (Seba KMT)

Генераторы ударных волн серии SWG предназначены для локализации кабельных дефектов посредством генерирования искровых разрядов или пробоев в слабых местах кабельной изоляции. Для этого четыре импульсных конденсатора заряжаются и затем разряжаются в дефектный кабель через рабочий искровой промежуток, либо однократно.

В результате этого разряда возникает шум пробоя, который можно обнаружить на поверхности земли с помощью геофонного микрофона с усилением в звуковом приемнике/усилителе и последующей звуковой и/или оптической индикацией. Специальный приемник ударных волн (Digiphone) позволяет не только выполнять акустическую локацию, но также измеряет разницу во времени между электрическим импульсом и акустическим шумом пробоя, позволяя тем самым определять направление дефекта, например, когда кабель проложен в трубопроводе.

SWG 500

Генератор ударных волн SWG 500 находится в диапазоне обычных генераторов ударных волн, в котором он со своей импульсной энергией находися на нижнем уровне. Три уровня напряжения переключаются и предлагают для каждого уровня максимальную импульсную энергию.
В сочетании с прибором digiPHONE+ предлагает ударная энергия 500 Дж генератора SWG 500 совершенно достаточное решение для большинства случаев.

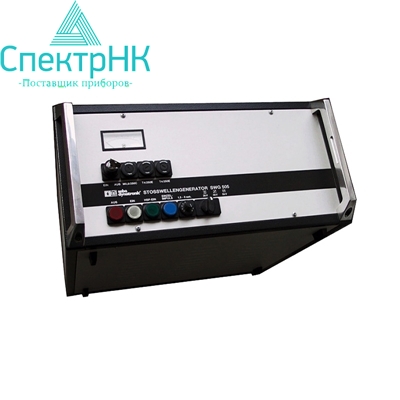

SWG 505

Самый маленький, легкий и дешевый генератор ударных волн. Его используют в тех случаях, когда высокое напряжение и мощная импульсная энергия не являются решающими критериями, а в том случае, где важными являются гибкость в использовании и портативность.
Этот генаратор ударных волн имеет уровни энергии с определенными энергиями импульсов. В сочетании с digiPHONE+ предлагает ударная энергия 500 Дж генератора SWG 505 совершенно достаточное решение для большинства случаев.

SWG 1750

Генератор ударных волн SWG 1750 является модульным, встраиваемым импульсным генератором в различных версиях. Вследствие своих мощности и размеров генератор используется в основном в электротехнических лабораториях.

Модификации генератора SWG 1750:

• SWG 1750 C с 8 - 16 - 32 кВ / 1750 Дж
• SWG 1750 CI с 8 - 16 - 32 кВ / 1750 Дж, с измерением тока утечки
• SWG 1750 C-4 с 2 - 4 кВ / 1150 Дж / 8 - 16 - 32 кВ / 1750 Дж
• SWG 1750 CD с 8 - 16 - 32 кВ / 3500 Дж

Достоинства устройства:

• Очень высокая импульсная энергия
• До 5 уровней напряжения

Технические характеристики
