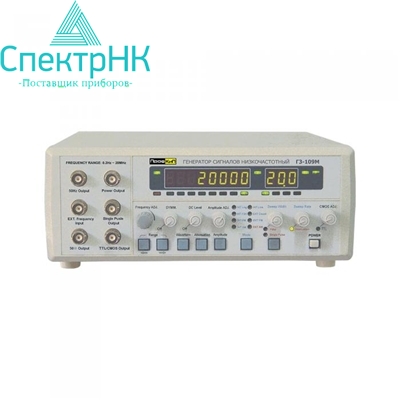

Генератор сигналов низкочастотный ПрофКиП Г3-109

Генератор сигналов низкочастотный ПрофКиП Г3-109

Генератор сигналов ПрофКиП Г3-109М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 10 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.

Отличительные особенности:

• Частотный диапазон: 0.2 Гц … 10 МГц
• Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП
• Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д.
• Плавная регулировка смещения, симметрии, амплитуды
• Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов
• Высокая надежность: наработка на отказ > 1000 часов
• Полная защита выходной цепи
• Индикация амплитуды: среднеквадратичной уровень, пиковое значение
• Интерфейс: RS-232

Общие данные:

• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 240х80х220 мм
• Вес: 1.75 кг

Комплект поставки

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-109М	1 шт.
Кабель BNC	1 шт.
Кабель с двумя зажимами	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Использование низкочастотного генератора Г3-109 позволит генерировать стабильные сигналы с минимальными искажениями. Устройство активно используется в целях диагностики широкого спектра оборудования, проведение испытаний на вибрацию и решения других задач. Устройство отличается тем, что способно выдавать самые различные формы сигналов – треугольные, прямоугольные, пилообразные импульсы. Модель также имеет встроенный измеритель частоты, СВИП-модуляцию, при необходимости визуального наблюдения за процессом контроля, к устройству подсоединяется специальный инструмент – осциллограф. Прибор выгодно отличается наличием различных режимов входа, возможностью последовательной регулировки амплитуд и смещений. Еще одно достоинство в наличии максимальной степени защиты выходной цепи. Все эти и другие достоинства, присущие представленной модели генератора, делают работу максимально комфортной и продуктивной для пользователя любого уровня подготовки. Модель обладает встроенным современным интерфейсом RS-232, что позволяет оперативно передавать полученные результаты и обрабатывать их в любое удобное время.

Генератор Г3-109 – это современный инструмент, который поможет не только произвести грамотную и профессиональную диагностику, но и отследить пиковые и среднеквадратичные значения амплитуды. Поставляется уже с кабелем BNC, несколькими зажимами, соединительными проводами, пользовательским руководством. Работать с прибором просто, так как он оснащен продуманной передней панелью, на которой можно найти множество ручек для регулировки всех основных параметров, несколько кнопок, а также индикатор.

Разработчики тщательно продумали внешнее исполнение генератора Г3-109, в результате чего оно максимально адаптировано под оперативные и точные измерения.

Технические характеристики
