Генератор RIDGID ST 510 для SR-20

Описание RIDGID ST 510 для SR-20

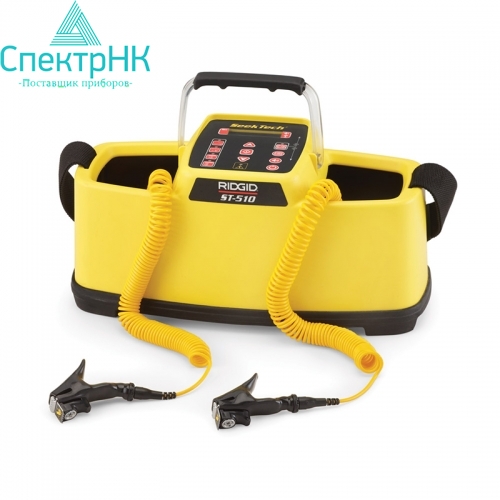

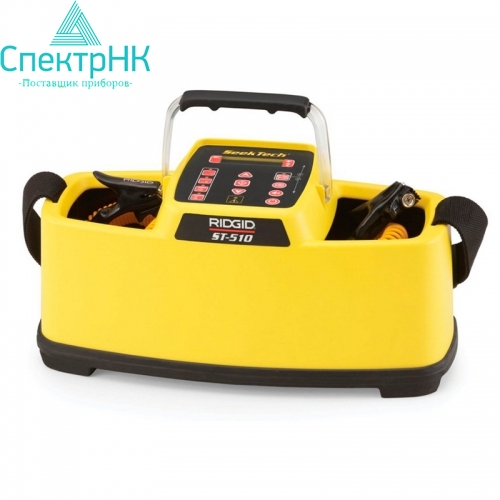

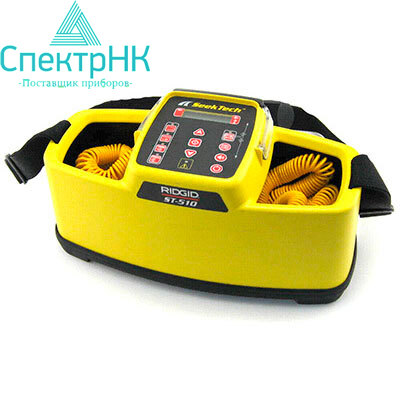

Линейный генератор RIDGID ST510 для трассоискателя SR 20 - это мощный генератор электромагнитного поля, который представляет собой десятиваттный трубопроводный и кабельный линейный передатчик, позволяющий осуществлять точную трассировку даже при сильных шумах, наличии наводок от других линий и кабелей. Кроме этого с помощью этого прибора можно измерять напряжение, силу тока, сопротивление и мощность сигнала в трассируемой линии. В первую очередь он предназначен для работы с трассоискателями SR 20, обеспечивая в этом случае максимальную эффективность поиска.

Линейный передатчик ST510 позволяет передавать активный сигнал для обнаружения подземной коммуникации тремя способами:

Прямое соединение - провода генератора прикрепляются непосредственно к целевому проводнику и соответствующей точке заземления. Данный метод, как правило, используется в случае, если целевая магистраль доступна для обнаружения. Данный метод нельзя использовать для проводников под напряжением.

Индукционный режим с использованием специального зажима (не идет в комплекте) - крепежные устройства зажима обхватывают целевой проводник, в результате чего не происходит прямого соприкосновения металла с металлом. Данный метод обычно используется, если целевая магистраль доступна для обнаружения, но при этом нет возможности прямого подключения на изолированном кабеле.

Индукционный режим - передатчик создает поле, которое, в свою очередь, наводит ток в целевом проводнике. Между передатчиком и целевым проводником нет прямого соединения. Передатчик помещают над целевым проводником и на одной линии с ним. Встроенная антенна передатчика индуцирует сигнал в целевом проводнике. Данный метод, как правило, используется в случае недоступности целевой магистрали.

Эксплуатация передатчика с использованием аккумуляторов в качестве источника питания обеспечивает самый высокий уровень электрической изоляции. Однако, передатчик может также использовать внешние источники питания, такие как разъем питания транспортного средства или стандартная розетка. Удобная прорезиненная ручка прибора и наплечный ремень облегчают транспортировку и переноску генератора в течение всего рабочего дня.

Мощный генератор электромагнитного поля ST 305 позволяет вести точную трассировку даже при сильном искажении сигнала, наличии наводок от других линий и кабелей. Втсроенный мультиметрпозволяет измерять силу тока, напряжение, сопротивление, мощность сигнала в трассируемой линии

Комплект поставки генератора RIDGID ST 510 для SR-20

• Передатчик ST 510 № каталога 21953
• Провода и клипсы для прямого соединения № каталога 22758 / 18443
• Руководство оператора
• 8 - щелочных элементов питания D-типа

Технические характеристики
