Фильтр разделительный СТЭЛЛ-10
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s02227Цену уточните у менеджера

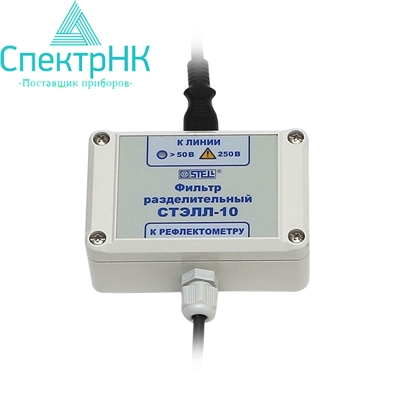

Фильтр разделительный СТЭЛЛ-10
Фильтр разделительный СТЭЛЛ-10 это дополнительный прибор к импульсным рефлектометрам, позволяющий измерять кабельные сети под напряжением до 250В.
СТЭЛЛ-10 был разработан для использования с рефлектометрами: РЕЙС-45, РЕЙС-50, РЕЙС-100, РЕЙС-105, РЕЙС-205, РЕЙС-305, РЕЙС-405 и СТЭЛЛ-4500. Может использоваться с другими рефлектометрами.
Обычно все измерения рефлектометрами проводятся на обесточенных кабелях. Однако на практике иногда возникает необходимость провести измерения в работающих кабельных сетях, без разъединения абонентов друг от друга. Для решения этой задачи служит «Фильтр разделительный СТЭЛЛ-10».
Принцип работы
Принцип работы прибора заключается в частотном разделении спектров сигналов рефлектометра и рабочих частот силовых кабельных линий. При подключении фильтра к линии под напряжением более 50 вольт на приборе светится соответствующий светодиод.
Широкие возможности подключения
СТЭЛЛ-20 имеет два кабеля подключения: один кабель со стандартной вилкой – для подключения в розетки электрической сети, второй кабель с двумя хорошо изолированными разъемами типа «Крокодил» – для подключения к различным шинам и проводам.
Комплект поставки
1 | Фильтр разделительный СТЭЛЛ-10 | 1 |
2 | Кабель присоединительный с сетевой вилкой | 1 |
3 | Кабель присоединительный в 2-мя разъемами типа «крокодил» | 1 |
4 | Паспорт | 1 |
5 |
Переходник BNC - DB15 (для подключения СТЭЛЛ-10 к приборам РЕЙС-45 и РЕЙС-50) | 1 (не входит в комплект поставка, поставляется по отдельному запросу) |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики
Допустимое напряжение на измеряемой линии: | не более 250В |
Индикация наличия напряжения на линии: | свыше 50В |
Питание: | не требуется |
Время непрерывной работы в нормальных условиях: | не ограничено |
Вес: | не более 0,15 кг |
Диапазон рабочих температур: | -30....+50 ?С |
Габаритные размеры: | 96 х 65 х 40 мм |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
