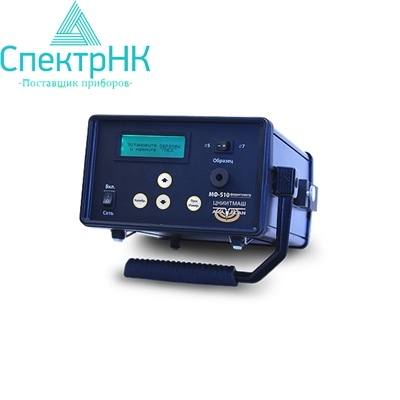

Ферритометр МФ-510

Ферритометр МФ-510

Ферритометр МФ-510 объемного типа предназначен для выполнения измерений содержания ферритной фазы (СФФ) в литых ковшовых пробах при выплавке коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного класса, также в образцах металла сварочных и наплавочных материалов, сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из указанных сталей (разрушающий контроль).

Применение ферритометра позволяет обеспечить выполнение требований ПНАЭ Г-7-010-89 «Правила и нормы в атомной энергетике» при проведении контроля СФФ в соответствии с руководящим методическим документом РМД 2730.300.08-2003, одобренным Ростехнадзором РФ, и методикой выполнения измерений МВИ.ЦМ.27.10.05.008-2003, утвержденной Ростехрегулированием РФ.

Ферритометр МФ-510  может быть использован в лабораторных и цеховых условиях предприятий атомной энергетики и других отраслей промышленности.

Контроль СФФ производится с использованием магнитного поля насыщения образца согласно ГОСТ 26364-90.

Комплект поставки

• МФ-510 AKASCAN - электронный блок объемного ферритометра со встроенным преобразователем
• Образец СФФ (d5 мм) c аттестацией ЦНИИТМАШ
• Образец СФФ (d7 мм) с аттестацией ЦНИИТМАШ
• Комплект образцов содержания ферритной фазы с аттестацией ЦНИИТМАШ (опционально)
• Пенал погружной (d5 мм)
• Пенал погружной (d7 мм)
• Сетевой кабель
• Сумка для транспортировки ИД-91
• Свидетельство о поверке
• Паспорт

По требованию заказчика может быть снабжен накладным преобразователем для реализации локального измерения СФФ на поверхности сварных швов и готовых изделий.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Магнитный ферритометр МФ-510 используется при диагностике количества ферритной фазы в различных объектах из хромникелевых сталей. Это могут быть как целые изделия, так и полуфабрикаты, различные нанесения и швы. Данный аппарат представляет собой мощное и высокопроизводительное устройство, способное выполнять различные разноплановые задачи.

МФ-510 можно использовать в лабораторных и производственных условиях и в других направлениях. Прибор МФ-510 измеряет количество ферритной фазы в изделиях для диагностики СФФ с диаметром пять миллиметров и длиной - шестьдесят, диаметром семь миллиметров и длиной - шестьдесят. Аппарат оснащен объемным измерительным магнитоиндукционным адаптером.

Вес прибора: 3,5 кг, габариты: 230х160х260 мм. Устройство выдерживает температурные условия в пределах от +5°С до +40°С и относительную влажность до 90%, атмосферное давление 84 – 106,7 кПа.

В основу функционирования данного ферритометра положен известный принцип о зависимости магнитных свойств стали от содержания в ней ферритной фазы. СФФ помещается в специальный магнитоиндукционный адаптер, который представляет собой намагничивающий воздушный соленоид с дифференциально включенными измерительной и компенсирующей обмотками. В которых возникает ЭДС, возрастающее с возрастанием СФФ в исследуемом объекте. Необходимо заметить, что возможные измерения СФФ для МФ-510 находятся в пределах: от 0,5% до 20%.

Аппарат МФ-510 является одним из самых производительных в своем классе, существует не так много конкурентных моделей, которые могли бы сравниться с ним по эффективности и производительности. Данный прибор это выбор специалистов, требовательных к качеству и оперативности собственной работы. МФ-510 - очень качественное воплощение диагностических технологий.

Технические характеристики
