Энергомонитор 3.3 Т1

Энергомонитор 3.3 Т1

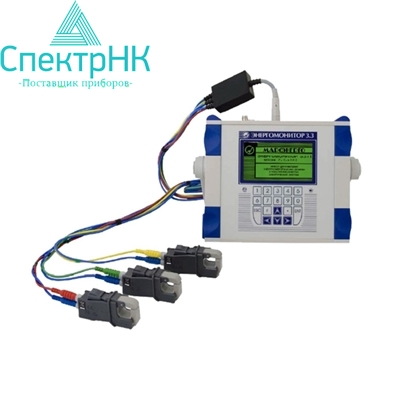

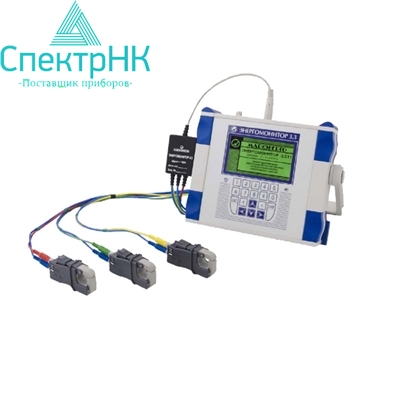

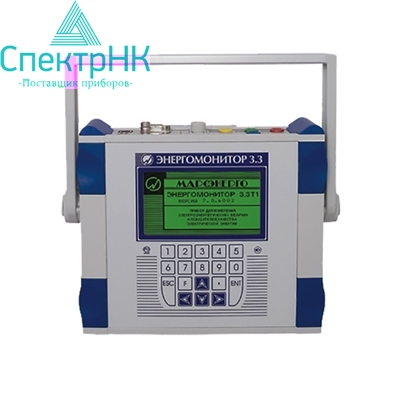

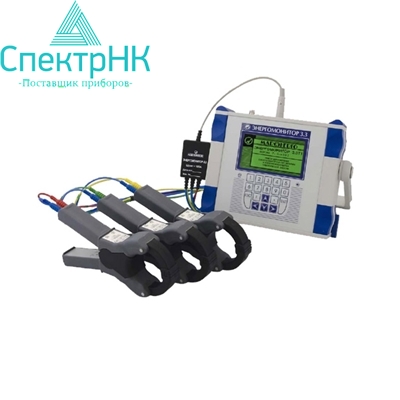

Энергомонитор 3.3 Т1 - прибор для измерения  показателей качества электрической энергии  и электроэнергетических величин. Класс точности 0,1.

Области применения:

• государственная поверка и калибровка электроизмерительных приборов и счетчиков электрической энергии;
• проверка характеристик измерительных каналов автоматизированных информационно-измерительных систем (АИИС) и их компонентов (счетчиков электрической энергии, измерительных трансформаторов тока (ТТ) и напряжения (ТН), вторичных цепей) на местах эксплуатации;
• ведение коммерческих расчетов с потребителями электрической энергии;
• регистрация и анализ показателей качества электрической энергии (ПКЭ);
• энергоаудит, энергосбережение и определение потерь электрической мощности;
• высоковольтные испытания оборудования.

Назначение Энергомонитора 3.3 Т1:

• измерения и регистрации основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109-97 и EN 50160;
• измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
• поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
• поверки измерительных трансформаторов напряжения и тока на местах их эксплуатации;
• измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
• поверки электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
• измерения амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Отличительные особенности:

• Выполняет функции переносного эталонного счётчика, анализатора качества электроэнергии, прибора сравнения, регистратора, осциллографа и амплитудного вольтметра.
• Класс точности 0,1.

Основные комплекты поставки:

Наименование варианта, назначение	Комплектность							Диапазоны измерений тока
	Токовые клещи (датчики), 3 шт.				Блок ТТ 5А	БТТ 3 шт.: Iн=0,5А Iн=5А Iн =50А	УЗП
	Iн=10А d=15мм	Iн=100А d=15мм	Iн=1000А d=52мм	Iн= 300/ 300А d=200мм (гибкие)
«Лабораторный»  для высокоточных измерений					+			50мА?7,5А
«Лабораторный плюс»  для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне						+		5мА?0,75А 50мА?7,5А 250мА?75А
«Универсальный» для измерений без разрыва  токовых цепей	+	+					+	500мА?15А   5А?150А
«Стандартный» для высокоточных измерений, а также измерений без разрыва  токовых цепей		+			+		+	50мА?7,5А (блок тр. тока) и 5А?150А (клещи)
«Специальный» для работы во вторичных цепях и поверки электросчетчиков	+				+		+	50мА?7,5А (блок тр. тока) и 500мА?15А (клещи)
«Специальный плюс» для измерений без разрыва токовых цепей и поверки электро-счетчиков	+					+	+	5мА?0,75А 50мА?7,5А 250мА?75А 500мА?15А (кл.)
«Оптимальный» для измерений без разрыва  токовых цепей в широком диапазоне токов	+		+				+	500мА?15А   50А?1200А
«3000А» для измерений без разрыва  токовых цепей в верхнем диапазоне токов (до 3000А !)				+			+	15А?350А 150А?3500А
Широко-диапазонный	+			+			+	500мА?15А 15А?350А 150А?3500А
Широко-диапазонный плюс	+			+		+	+	5мА?0,75А 50мА?7,5А 250мА?75А 500мА?15А 15А?350А 150А?3500А
Прибор сравнения для поверки ТТ  и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже)						+		В комплекте с УПТТ (1А и 5А), УПТН, ПИНТ

Комплект поставки

• Прибор «Энергомонитор 3.3Т1» с внешним блоком питания
• Комплект измерительных кабелей
• Кабель для подключения к ПК
• ПО «Энергомониторинг»
• Две кожаные сумки и чемодан для переноски прибора

Дополнительное программное обеспечение:

• Энергомониторинг СИ
• Поверка трансформаторов
• Энергомониторинг электросетей
• Осциллоскоп
• Энергоформа

Дополнительная комплектация:

• Аккумуляторная батарея+адаптер сетевой
• Блок коммутации клещей
• Фотосчитывающее устройство
• Пульт формирования импульсов (ПФИ)
• Устройство УПТТ
• Электронный учебник
• Устройство ПИНТ для измерения параметров нагрузки
• Блоки трансформаторов тока
• Клещи токоизмерительные
• Щупы напряжения
• Сумки кожаные

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Энергомонитор 3.3 Т1 внесен в Госреестр средств измерений Российской Федерации №39952-08.

Характеристики прибора «ЭМ 3.3Т1» позволяют использовать его для поверки однофазных и трехфазных счетчиков электрической энергии класса точности 0,5S и менее точных в соответствии с ГОСТ 8.584 , ГОСТ 8.259 , а также МИ 3322.

Дополнительно

Эффективный, качественный и практичный Энергомонитор 3.3 Т1 оперативно определяет характеристики электроэнергии и позволяет выполнить планируемые проекты в срок. Это сочетание эталонного счетчика, анализатора ПКЭ и осциллографа.

Энергомонитор 3.3 Т1 работает с сетями разных типов, выявляет показатели напряжений и токов активной, реактивной и полной электрической мощности. Он позволяет проводить проверки счетчиков электрической энергии непосредственно на месте использования, а также отслеживать характеристики метрологического вида счетчиков и параметры их подключения. Измеряет вторичные цепи, амплитудные и максимальные показатели переменного напряжения частотой до пятисот Гц по одному/трем каналам. Применим в осуществлении поверки различных приборов.

Устройство надежное, долговечное, работает без дополнительной подзарядки и перерывов до двух часов, уровень его защиты соответствует классу IP40, что означает, что оно защищено от попадания внутрь частиц размером от одного миллиметра. Оболочка инструмента защищена от поражения электротоком с помощью двойной изоляции. Прибор выдерживает температуры: от -20 °С до +55 °С, уровень влажности: до 90% и атмосферное давление: от 70 кПа до 106,7 кПа. Размеры составляют: 250x280x80 мм, а его вес: не более двух килограмм.

Данная модель рассчитана на продуктивную и качественную работу, демонстрирует высокие показатели производительности. Энергомонитор 3.3. T1 – практичный и эффективный выбор для специалистов из различных областей, как для начинающих, так и для профессионалов. Это отличный инструмент, одна из лучших моделей в своем классе, наиболее подходящий вариант для желающих получить максимальную отдачу от работы, предпочитающих действовать наверняка.

Технические характеристики
