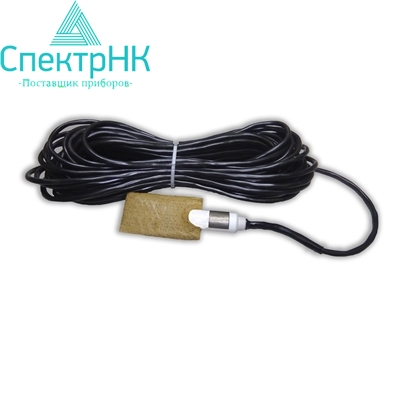

Электрод сравнения ЭДБ-2МП

Электрод сравнения ЭДБ-2МП

Электроды ЭДБ-2МП представляют собой биметаллический медно-титановый электроды сравнения длительного действия. Используются в системе катодной защиты металлических подземных сооружений, подверженных коррозионным разрушениям.

Электрод используется для создания и измерения разности потенциалов между подземными металлическими конструкциями и грунтом. А также в качестве датчика автоматического управления станцией катодной защиты.

В отличие от медно-сульфатных электродов, ЭДБ-2МП разработан для длительной работы на большой глубине в различных почвенно-климатических условиях. Устанавливается стационарно и способен функционировать при значительных нагрузках.

Дополнительно ЭДБ-2МП оборудован датчиком потенциала, который позволяет производить измерения поляризационных потенциалов согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала представляет собой стальную пластину размером 25х25 мм, закрепленную на корпусе электрода.

Также в конструкции предусмотрена стабилизирующая обмазка, которая позволяет добиться стабильного во времени переходного сопротивления "электрод-грунт". Это повышает срок службы самого электрода.

Данные электроды выпускаются в нескольких модификациях:

• электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
• электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
• электрод ЭДБ-2П — также представляет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
• электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.

Технические характеристики
