Электрод сравнения ЭДБ-2

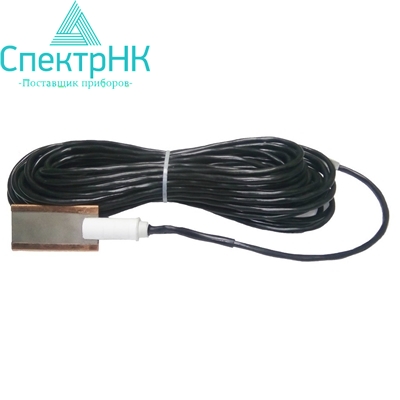

Электрод ЭДБ-2 представляет собой медно-титановый биметаллический электрод сравнения длительного действия. Как и медно-сульфатные электроды сравнения, представляет собой элемент катодной защиты металлических сооружений, находящихся под землей и подверженных коррозионному разрушению.

Электрод сравнения ЭДБ-2 используется при измерении разности потенциалов между металлическими подземными сооружениями и землей. И служит своеобразным датчиком управления станцией катодной защиты в автоматическом режиме.

В отличие от медно-сульфатных электродов, датчик типа ЭДБ-2 представляет собой стационарный электрод сравнения, который устанавливается на большой глубине. Он рассчитан на длительную по времени работу в грунте с различными почвенно-климатическими условиями.

Конструкция ЭДБ-2 позволяет использовать его совместно со стационарным или переносным зондом-модулем в качестве датчика потенциала, близкого к поляризационному потенциалу сооружения, в системах коррозионного мониторинга контрольно-диагностических пунктов (КДП) и в системах телемеханики контрольно-измерительных пунктов (КИП).

Данные электроды выпускаются в нескольких модификациях:

• электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку";
• электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
• электрод ЭДБ-2П — также представляет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
• электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.

Технические характеристики
