Динамометры электронные ДЭП1

Динамометры электронные ДЭП1

Снят с производства

Динамометры электронные переносные ДЭП1 предназначены для измерения статической и динамической силы растяжения и сжатия. Электронный динамометр ДЭП1 представляет собой устройство на основе датчика силы для измерения усилий, воздействующих на различные элементы механических конструкций в процессе их испытаний, монтажа и эксплуатации. Датчик силы включается в разрыв силовой схемы. Также датчики силы могут быть использованы как измерительный элемент любого вида весов, динамометрических схем и других устройств. Динамометры ДЭП1 применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов, при калибровке и поверке в качестве эталонных средств измерений силы 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».

Отличительные особенности:

• Настольное или настенное крепление
• Автоматическая фиксация пикового значения приложенной нагрузки
• Интерфейс RS-232
• Питание - сеть 220 В

Маркировка динамометров

Динамометры имеют обозначение ДЭП1-1Д-НВ-К, где:

• ДЭП1 - динамометр электронный переносной с индикатором WI-4
• 1Д - тип датчика
• Н - наибольший предел измерения (кН)
• В - вид измеряемой силы (Р-растяжение, С-сжатие, У-универсальный (и растяжение и сжатие)
• К - класс точности по ISO376 (00,0.5,1,2)

Классы точности

Класс точности по ISO 376	Пределы относительной допускаемой погрешности, %	Разряд соответствия по ГОСТ Р 8.663-2009
00	+0.06	2
0,5	+0.12
1	+0.24
2	+0.45

Комплект поставки

• Индикатор WI-4

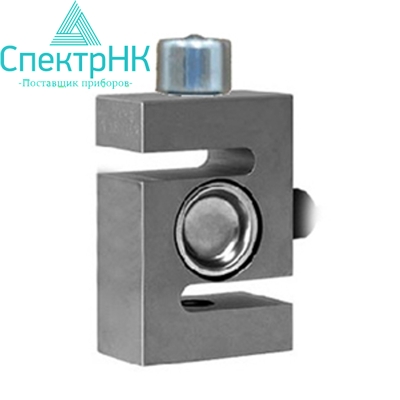

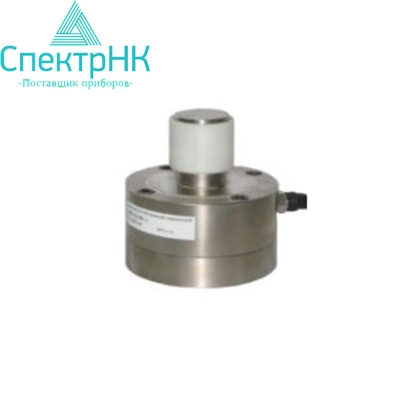

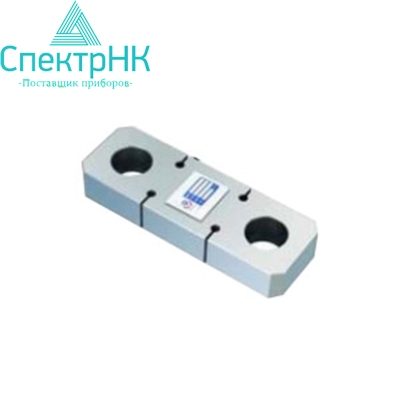

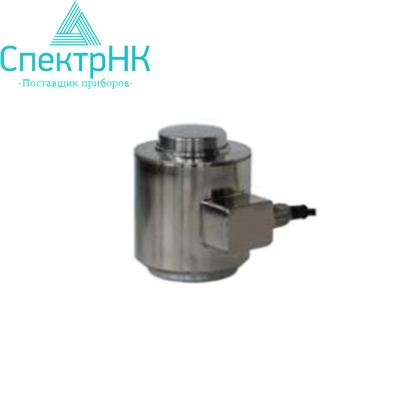

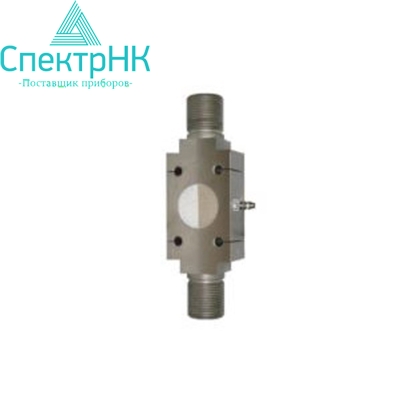

• Тензодатчик тип 1

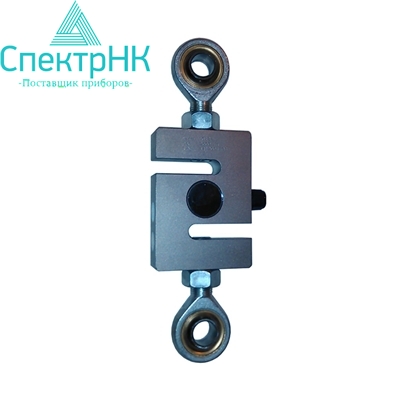

• Силовводящие элементы датчика
• Сетевой шнур
• Руководство по эксплуатации (паспорт)
• Методика поверки
• Свидетельство о проведении Государственной поверки с протоколом испытаний

Опции:

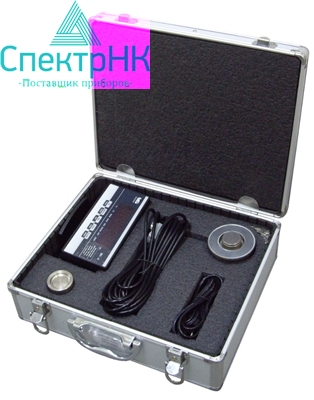

• Кейс для хранения и переноски
• Удлинение кабеля до 25 метров

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Дополнительно

При работе с портативным электронным динамометром ДЭП1 специалист может измерить статическую или же динамическую силу растяжения и сжатия, действующую на механические конструкции и образцы материалов. Основное применение этого устройства - проведение испытаний и измерений в различных промышленных областях, а также это калибровка других измерительных инструментов, поверка различных испытательных машин. Главным элементом данного прибора является датчик силы, который и производит измерения усилий, которые воздействуют на элементы испытуемых конструкций. Кроме своего основного назначения, сам датчик силы может быть использован в качестве измерителя в любых весах либо динамометрических схемах.

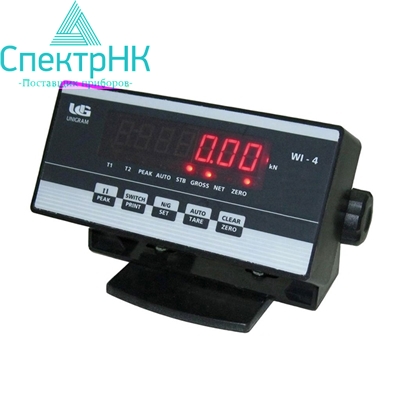

Динамометр ДЭП1 имеет в своей комплектации индикатор WI-4, оснащенный электронным дисплеем, который отображает всю необходимую информацию. Одной из особенностей этого индикатора является возможность автоматической фиксации пиковых значений во время проведения контроля. Сами измерения выполняются с помощью тензодатчика, выполненного из легированных сплавов. Рабочая нагрузка этого датчика составляет от 50 кг до 10 т. Благодаря такому диапазону измеряемых сил, данный датчик способен решить достаточно большой круг технологических задач по испытанию конструкций и механизмов.

Существует несколько различных модификаций динамометра. Их можно разделить по типу измеряемой величины - это может быть растяжение или сжатие. Также существуют модификации, различающиеся по максимальному значению измеряемого усилия и классу точности. В комплект поставки динамометра ДЭП1 входит уже рассмотренный выше тензодатчик типа 1, индикатор WI-4, который для удобства оснащен настольным и настенным креплением, а также силовые элементы датчика, сетевой шнур и пользовательское руководство.

Технические характеристики
