Динамометр механический общего назначения ДПУ

Динамометр механический общего назначения ДПУ

Механические динамометры ДПУ на растяжение являются динамометрами общего назначения и применяются для измерения статическиих, растягивающих усилий.

Динамометры общего назначения серии ДПУ-20-2; ДПУ-50-2; ДПУ-100-2 соответствуют 1-му классу точности, а динамометры ДПУ-200-2; ДПУ-500-2 2-му классу точности по ГОСТ 8.401-80.

По устойчивости к климатическим воздействиям динамометры соответствуют исполнению УХЛ, категории размещения 2 ГОСТ 15150-69, но для работы при температуре окружающей среды от -10°С до + 45°С.

Измерения усилия производится в килоньютонах (кН). Для приближенного определения массы взвешиваемого груза в тоннах значение растягивающего усилия необходимо разделить на 10.

Пределы допускаемой основной погрешности показаний динамометров ДПУ - не более ± 1% от наибольшего предела измерения для динамометров ДПУ-20-2; ДПУ-50-2; ДПУ-100-2 и не более ± 2 % от наибольшего предела измерения для динамометров ДПУ-200-2; ДПУ-500-2.

Предел допускаемого значения вариации показаний динамометров ДПУ не превышает абсолютное значение предела допускаемого значения основной погрешности.

Порог реагирования не превышает 0,5 % наибольшего предела измерения.

Невозвращение стрелки на нулевую отметку шкалы после разгрузки не превышает 0,5 цены деления шкалы.

Комплект поставки

• Динамометр общего назначения
• Футляр
• Руководство по эксплуатации
• Методика поверки

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесены в Государственный реестр средств измерений Казахстана.

Дополнительно

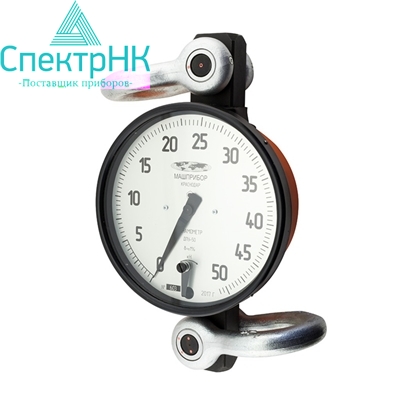

Как и другие механические устройства, динамометр ДПУ-50 отличается прежде всего своей прочностью. Модель относится к универсальным измерителям, контролирует усилия в килоньютонах, измеряет не только растяжения, но и массу грузов. Погрешности минимальны, а компактное исполнение и многофункциональность делают этот прибор широко применимым многими специалистами. К важнейшим преимуществам можно отнести простоту в эксплуатации. Для выполнения замеров не нужно обладать специальными навыками. Прибор быстро и точно выполняет все операции, а полученный результат считывается по круговой шкале динамометра.

Динамометр ДПУ-50 имеет принцип действия, аналогичный для подобных устройств. При контроле растяжения происходит деформация упругого элемента, которая в свою очередь приводит к вращательному движению стрелки прибора на величину, соответствующую отметке шкалы. Таким образом действие измерителя физически просто и наглядно, что объясняет простоту механической конструкции, отсутствие сложных хрупких элементов и уже отмеченную прочность.

В базовый комплект поставки входит специальный транспортировочный футляр, который также подходит для хранения. Перед началом работы, если оператор никогда до этого не использовал динамометры, следует ознакомиться с инструкцией. В ней же можно найти подробные технически параметры, включая пределы измерения, порог реагирования, погрешности, правила эксплуатации, условия эксплуатации и многое другое. Точный и надежный динамометр ДПУ-50 предназначен для работы преимущественно в помещениях. Может использоваться в лабораториях, на производственных предприятиях, в цехах, для решения задач, связанных с взвешиванием грузов. Внесен в государственный реестр средств измерений.

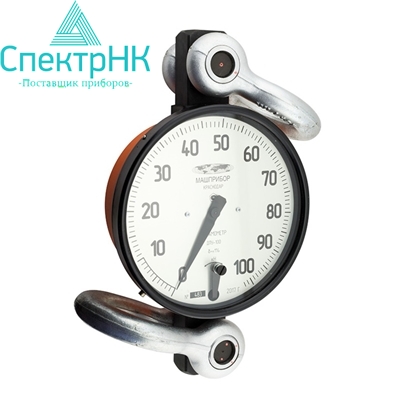

Определение растягивающих усилий возможно с помощью динамометра ДПУ-100. Его принцип действия, как и у других измерителей данной серии приборов, основывается на преобразовании растягивающих усилий в деформацию элемента прибора, связанного с силоизмерительным датчиком, на котором в свою очередь устанавливается отсчетное устройство, приводимое в движение в результате деформации упругого элемента. Зубчатая пара отсчетного устройства передает вращение на указательную стрелку циферблата прибора, которая и показывает величину результирующей силы, действующей на прибор. От других приборов серии ДПУ рассматриваемая модель динамометра отличается габаритами и диапазоном измеряемых сил.

Динамометр ДПУ-100 имеет диапазон измерений от 10 кН до 100 кН, при этом разрешающая способность устройства составляет 1 кН. Пределы допустимой погрешности также не превышают 1 кН. Такие измерительные характеристики соответствуют первому классу точности согласно ГОСТ 8.401-80. По условиям эксплуатации прибор может использоваться при температурах окружающего воздуха в пределах от -10 до +40 градусов Цельсия и относительной влажности в диапазоне от 45% до 85%. Все детали прибора выполнены из качественных и надежных материалов и вероятность безотказной работы устройства в течение 2000 часов эксплуатации оценивается в 90%, согласно статистическим данным.

Вес устройства составляет около 18 кг, а максимальная длина не превышает 65 см. В стандартный комплект поставки прибора входят кроме самого динамометра ДПУ-100 еще и футляр для хранения и транспортировки, руководство по эксплуатации, а также описание методики поверки прибора. Стоит отметить, что поверка прибора должна осуществляться при помощи силовоспроизводящих машин третьего разряда, перед применением рекомендуется ознакомиться с руководством, где описывается методика использования измерителя.

Технические характеристики
