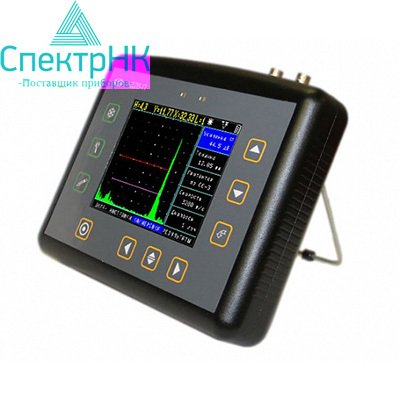

Дефектоскоп УД2В-П45.Lite

УД2В-П45.Lite
  • УД2В-П45.Lite
  • УД2В-П45.Lite
  • УД2В-П45.Lite
  • УД2В-П45.Lite
  • УД2В-П45.Lite
  • УД2В-П45.Lite
  • УД2В-П45.Lite

Гарантия производителя

Производитель: Кропус

Доставка по Казахстану

Артикул: s00218

Цену уточните у менеджера

Запросить КП Консультация

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: Россия

Серия: УД2В

Модель: УД2В-П45

Дефектоскоп УД2В-П45.Lite предназначен для обнаружения дефектов в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат залегания дефектов, УЗ толщинометрии, измерения скорости распространения ультразвуковых колебаний (УЗК) в материале при проведении контроля качества. Новая модель ультразвукового дефектоскопа УД2В-П45.Lite оснащена цветным дисплеем нового поколения, адаптированным для работы на ярком солнечном свете и при отрицательных температурах. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт, прибор имеет все функции дефектоскопов УД2В-П46 кроме сохранения результатов контроля и связи с ПК. Ультразвуковой дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирована до версии УД2В-П46.

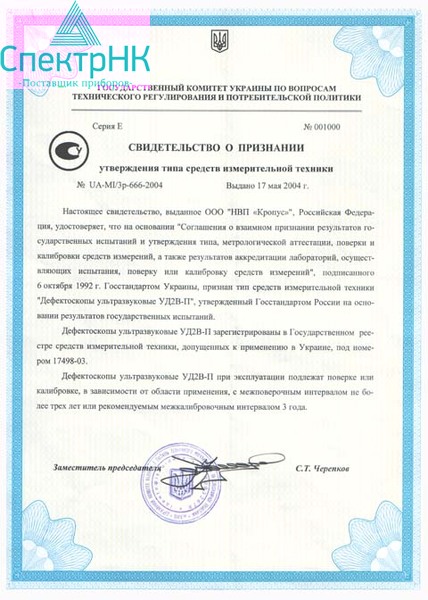

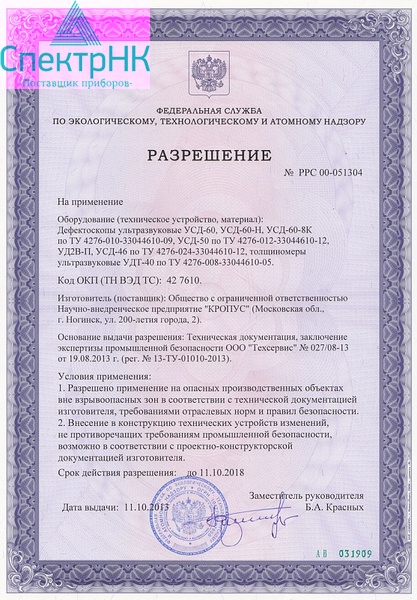

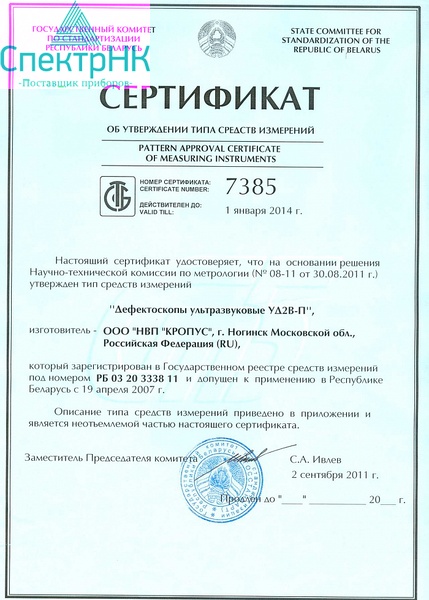

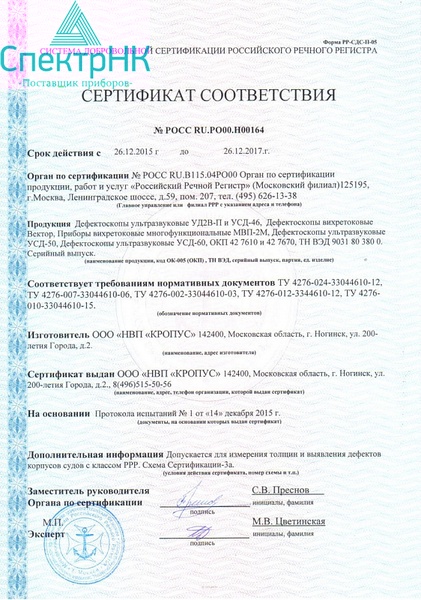

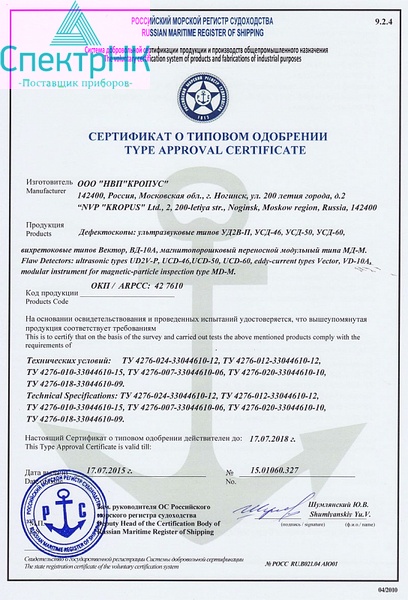

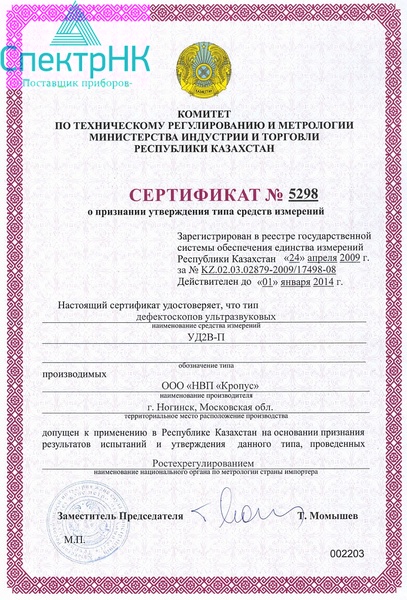

Дефектоскоп УД2В-П45 Lite зарегистрирован в Государственном реестре средств измерений РФ (свидетельство об утверждении типа СИ RU.C.27. 003.A №33993) и государственных реестрах Украины, Беларуси и Казахстана. Прибор имеет положительные отзывы российский специалистов НК и ведомственные допуски к работе на опасных производственных объектах, а так же на объектах морского и речного транспорта. Прибор сделан в Казахстане и адаптирован к суровым условиям эксплуатации (-25 до +55 ). Надежность прибора подтверждается 3х летней гарантией.

Особенности дефектоскопа УД2В-П45

  • Развертка: от 4 до 2975 мм (сталь)
  • Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
  • Усилитель дефектоскопа: широкополосный 1 - 10 МГц
  • Диапазон регулировки усиления 110 дБ
  • ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
  • Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
  • Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
  • Отсечка: компенсированная от 0 до 80% высоты экрана
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • "Заморозка" А-сигнала
  • Измерение толщины по одному сигналу или между двумя сигналами
  • Память настроек: 20 настроек с А-сигналом
  • Память результатов: отсутствует
  • Связь с ПК: отсутствует
  • Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
  • 12 часов работы при средней яркости
  • Масса дефектоскопа: 2,2 кг с аккумуляторами

Базовый комплект дефектоскопа УД2В-П45

  1. Электронный блок дефектоскопа УД2В-П45.
  2. Блок питания 220 В.
  3. Кабели СР50-Лемо 2 шт.
  4. Преобразователи 2 шт.
  5. Кабель RS232 для подключения к ПК
  6. Программное обеспечение для ПК
  7. Комплект документации: руководство по экплуатации, методика поверки, свидетельство о первичной поверке.
  8. Кейс для переноски.

Дополнительные принадлежности

  • Защитный чехол с поясным и шейным креплением.
  • Отсек для аккумуляторов размера D
  • Комплект аккумуляторов NiMh размер D 9000 mA/ч.
  • Универсальное зарядное устройство.
  • Адаптер для подключения к USB порту ПК.
  • УЗ преобразователи для различных применений.
  • Стандартные образцы.

Технические характеристики

Параметр

Значение

Диапазон настроек скорости ультразвука, м/с:

от 1000 до 9999

Тип дисплея:

цветной TFT с регулируемой подсветкой,
115 х 85 мм; 320 х 240 точек

Источник питания:

аккумулятор 4 NiMh размер "D"
внешний блок питания 220 В AC

Время непрерывной работы от аккумулятора, не менее:

не менее 10 часов

Габариты, мм:

170x225x45

Масса, г:

1200 г (электронный блок)
960 г (снаряженный аккумуляторный отсек)

Диапазон рабочих температур:

от -25 до +50

Память данных:

20 настроек с А-сигналом и названием

Развертка:

мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Задержка:

от -0,5 мкс до 994.5 мкс

Задержка в призме:

0 - 100 мкс с точностью 0,01 мкс

Демпфирование:

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс:

50 ом / 600 ом

Зондирующий импульс:

радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты)

Частота повторений ЗИ:

до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц

Усилитель:

широкополосный 1-10 МГц
4 диапазонных узкополосных фильтра

Согласование с ПЭП сторонних производителей:

7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН

Диапазон регулировки усиления:

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ):

диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК):

построение по 10 точкам, регулируемая по высоте
+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)

Детектирование:

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка:

компенсированная, 0 - 80% высоты экрана

Зоны контроля:

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД):

световая для каждой зоны отдельно и звуковая

Режимы работы АСД:

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Измерение временных интервалов:

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Разрешающая способность:

3.125, 6.25, 12.5 или 25 нс в зависимости
от выбранного частотного диапазона

Измерение амплитуды:

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала

А-сигнал:

80 мм x 70 мм; 220 x 200 точек

Интерфейс:

нет

Разъемы преобразователей:

2 СР50
