Дефектоскоп магнитопорошковый МД-6К
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s03174Цену уточните у менеджера
Дефектоскоп магнитопорошковый МД-6К
Дефектоскоп предназначен для магнитопорошкового контроля:
- сварных соединений;
- строительных металлоконструкций;
- подъемных механизмов;
- котельных установок;
- деталей железнодорожного транспорта;
- объектов трубопроводного транспорта.
В качестве намагничивающих элементов использованы постоянные магниты, поэтому для работы с дефектоскопом не требуется электропитание.
Комплект дефектоскопа МД-6К содержит: контрольный образец с дефектограммой, лупу, мерку для измерения количества порошка для суспензии, тросовую перемычку, магнитопровод шарирнирный и другие приспособления.
Дефектоскоп МД-6К обеспечивает проведение полного цикла магнитопорошкового контроля изделия.

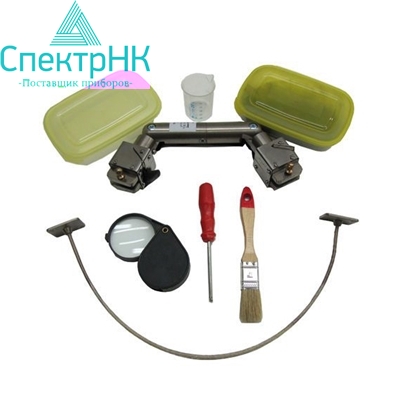

Комплект поставки
- Намагничивающие блоки — 2шт.;
- шарнирный магнитопровод — 1шт.;
- образец МО-3 — 1шт.;
- дефектограмма — 1шт.;
- мерка для порошка — 1шт.;
- емкость для порошка и суспензии — 2шт.;
- порошок магнитный — 0,2кг;
- тросовая перемычка — 1шт.;
- лупа — 1шт.;
- кисть — 1шт.;
- отвертка — 1шт.;
- сумка-контейнер — 1шт.;
- паспорт — 1шт.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Сертификаты
Соответствие ТУ 427631-022-12719185-2010
Технические характеристики
| Наименование параметра | Значение | |
| Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см: | ||
| в центре, не менее | 800 | |
| по краям (1..2 мм от края), не менее | 1100 | |
| Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) | 30 (?300) | |
| Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм | 90-120 | |
| Габаритные размеры, мм: | ||
| намагничивающего блока | 44х44х55 | |
| диаметр шарнирного магнитопровода | 30 | |
| длина тросовой перемычки | 500 | |
| сумки-контейнера | 375х295х70 | |
| Масса намагничивающего блока, кг | 0,6 | |
| Масса полного комплекта дефектоскопа, кг | 5,3 | |
Сравнительная таблица технических характеристик магнитных дефектоскопов
№ | Наименование параметра/Значение | МД-4К | МД-4КМ | МД-6 | МД-6К | УН-К |
1. | Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее | 850 | 800 | 800 | 850 | 835 |
2. | Сила отрыва намагничивающих блоков, кг, не менее | 30 | 30 | 30 | 30 | 15 |
3. | Расстояние на контролируемой поверхности между полюсными наконечниками, мм | 90...120мм | 90...120мм | 90...120мм | 90...120мм | 90...120мм |
| Наличие проушины для присоединения полюсных наконечников | нет | есть | есть | нет | нет |
5. | Комплект сменных наконечников, входящих в состав магнитоскопа, пар | — | 6 | 6 | — | — |
6. | Наличие шарнирного магнитопровода | есть | есть | есть | есть | нет |
7. | Габаритные размеры, мм: |
|
|
|
| |
намагничивающего блока | O53х55 | O53х55 | 44х44х55 | 44х44х55 | O54х150 | |
диаметр шарнирного магнитопровода, мм | 30 | 30 | 30 | 30 | — | |
длина тросовой перемычки, мм | 500 | 500 | 500 | 500 | 500 | |
сумки-контейнера | 375х295х70 | 375х295х70 | 375х295х70 | 375х295х70 | 400х300х80 | |
8. | Масса намагничивающего блока, кг | 0,7 | 0,7 | 0,6 | 0,6 | 0,6 |
9. | Масса полного комплекта дефектоскопа, кг | 5,4 | 5,4 | 5,3 | 5,3 | 2,5 |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
