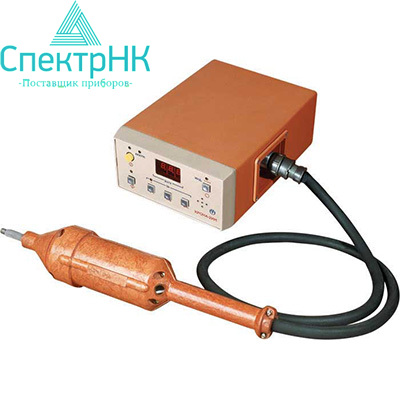

Интроскоп Крона-2ИМ

Описание дефектоскопа Крона-2ИМ

Дефектоскоп КРОНА-2ИМ осуществляет электроискровой метод неразрушающего контроля сплошности изоляционных покрытий, нанесенных на металлические изделия, подвергающиеся коррозии и неблагоприятным воздействиям окружающей среды. К таким изделиям относятся: магистральные трубопроводы, нефте- и газопроводы; емкости и сосуды, находящиеся под давлением; котлы в котельных установках, элементы систем водоснабжения; подъемные и транспортные механизмы. Поэтому прибор находит свое применение в энергетике, нефтедобывающей и перерабатывающей промышленности, машино-, авиа- и судостроении.

КРОНА-2ИМ определяет наличие дефектов, однородность структуры и сплошность эпоксидных, битумных, полимерных, эмалевых изоляционных материалов.

Устройство и принцип работы

Дефектоскоп состоит из высоковольтного трансформатора, повышающего напряжение питающей сети до необходимого значения; электронного блока, формирующего и посылающего электрические импульсы в трансформатор и служащего для индикации величины рабочего напряжения и выдачи звукового и светового сигнала при обнаружении дефекта; щупа, служащего для подвода напряжения к контролируемому объекту и осуществляющего сплошной и локальный контроль изоляции; и заземлителя, предназначенного для защиты при возникновении короткого замыкания. Кроме того, устройство имеет возможность вывода результатов испытаний на внешнее устройство, а также позволяет обработать и сохранить информацию в стационарных условиях. Дефектоскоп оснащен выходами для подключения сигнализации, системы дистанционного управления и устройства регистрации размеров дефектов.

Прибор КРОНА-2ИМ создает разность потенциалов между проверяемым изделием, подключенным к одному полюсу высоковольтного источника питания, и щупом дефектоскопа, касающегося изоляционной поверхности и подключенного к другому полюсу того же источника напряжения. При нарушении сплошности изоляции происходит электрический пробой воздушного промежутка между изделием и щупом, что фиксирует прибор и тем самым выявляет локальные сквозные дефекты изоляционных покрытий, сигнализируя об этом звуковой и световой индикацией.

Возможности

Электроискровой дефектоскоп позволяет осуществлять:

• сплошной контроль изоляционных покрытий металлоконструкций диаметром 219…1420 мм;
• выборочный контроль битумных, эпоксидных и полимерных покрытий любого диаметра;
• выявление микродефектов диаметром 0,6±0,2 мм в покрытиях толщиной от 0,35 до 9±0,5 мм, обладая при этом скоростью перемещения контролирующего щупа в пределах 0,25±0,025 м/с;
• контроль изоляции в течение 8 часов при использовании сетевого блока питания;
• контроль изоляции в течение 3,5 часов при применении автономного источника питания.

Имеется возможность укомплектовать прибор специальным щупом для сплошного контроля изделий небольшого диаметра 57 — 193,7 мм.

Условия эксплуатации

Дефектоскоп КРОНА-2ИМ работает при температуре окружающей среды -30 … +50°С и относительной влажности воздуха до 98% при температуре +25°С

Технические характеристики
