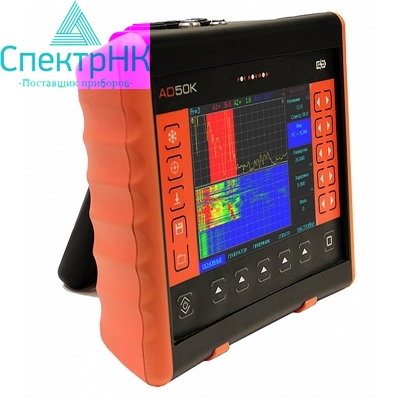

Дефектоскоп для контроля композитов, углепластиков и сотовых конструкций АД-50К

Дефектоскоп для контроля композитов, углепластиков и сотовых конструкций АД-50К

Дефектоскоп АД-50К - это совершенное средство контроля всей гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и в непрерывном режиме возбуждения преобразователя.

Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:

• поиск расслоений в композитных материалах, находящихся на различной глубине;
• оценка глубины залегания расслоений;
• поиск непроклея сотовых конструкций;
• поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
• оценка электропроводности углепластиков;
• измерение толщины покрытий на углепластиках.

Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.

Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Отличительные особенности:

• Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
• Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
• Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы.
• Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.
• Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости.
• Комбинирование различных режимов отображения информации.

Основные отличия акустического/импедансного дефектоскопа:

• Дисплей: цветной TFT 135 x 100 мм (640 х 480 точек)
• Возможность подключения любых импедансных, вихретоковых и ударных преобразователей
• Отдельная регулировка усиления во временной и частотной областях
• Различные виды разверток экрана
• Оконные функции Блэкмана, Хеннинга, Хэмминга
• Регулировка положения строба во временной области и три независимых зоны контроля в частотной области
• Сохранение 100 настроек и 1000 результатов контроля
• Интерфейс Ethernet для связи с ПК
• Питание: Li-ion аккумулятор или внешний блок питания
• 8 часов работы от аккумулятора

Технические характеристики
