Дефектопоисковый комплекс “Сталкер ВЛ”

Дефектопоисковый комплекс “Сталкер ВЛ”

Представленная модель комплекса позволяет оперативно определить расположение кабельных линий с изолированной нейтралью однофазного замыкания на землю, расположенных в распределительных сетях (6/10 кВ). Отличительной особенностью и несомненным достоинством комплекса является способность достигнуть поставленной цели без использования кратковременного отключения фидеров подстанций и устройств распределения.

Области применения дефектопоискового комплекса: Сталкер ВЛ активно используется в различных сферах промышленности с целью эффективного определения расположения кабельных линий, проходящих в распределительных сетях (6/10 кВ).

Отличительные особенности:

• эффективное определение поврежденного фидера и места однофазного замыкания на землю при токах замыкания на землю порядка сотен миллиампер;
• возможность обнаружения дефектов без использования дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
• эффективность поисковых работ не зависит от нагруженности фидера. Поиск дефектов может быть осуществлен без отключения потребителей, что особенно важно на нефтяных месторождениях, где отключение потребителей может привести к значительным потерям;
• возможность применения одного генератора сразу на 2 секции;
• высокая помехоустойчивость, позволяющая получить еще более точные результаты.

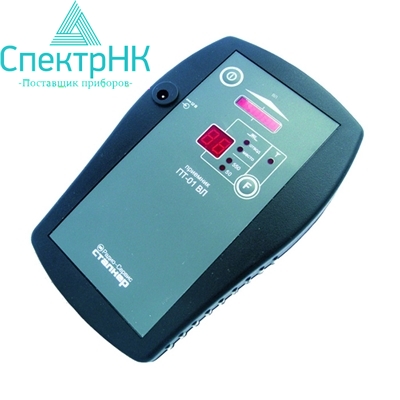

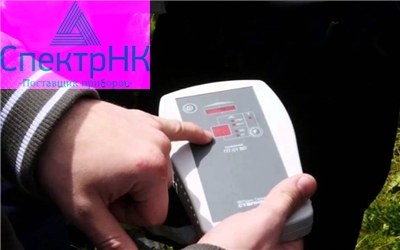

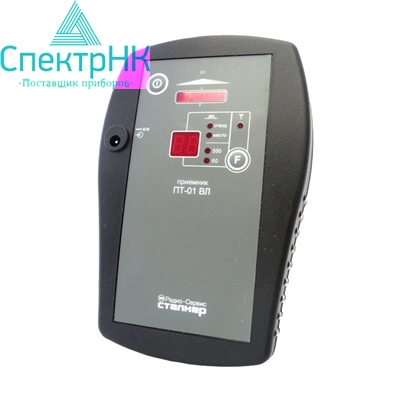

Харктеристики приемника:

• запатентованный метод определения поврежденного фидера с применением генератора;
• высокая чувствительность и избирательность приемника, обеспечивающие максимальную точность при определении места, соответствующего однофазному замыканию на землю, в разветвленных сетях значительной протяженности;
• возможность проведения эффективного поискового процесса без применения генератора при больших значениях тока однофазного замыкания на землю;
• дополнительная функция контроля наличия или отсутствия напряжения на ВЛ 6-10 кВ по электрическому полю;
• малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
• широкий диапазон рабочих температур (от– 30 до + 55 ? С).

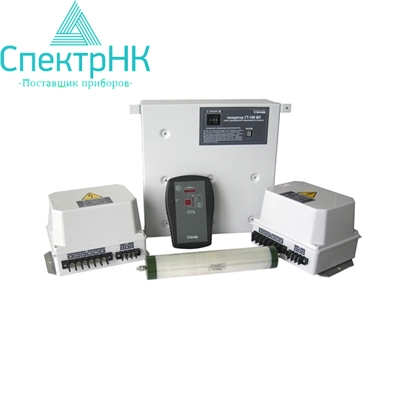

Комплект поставки

Наименование	Количество
Генератор "ГТ - 100 ВЛ”	1
Приемник "ПТ - 01 ВЛ”	1

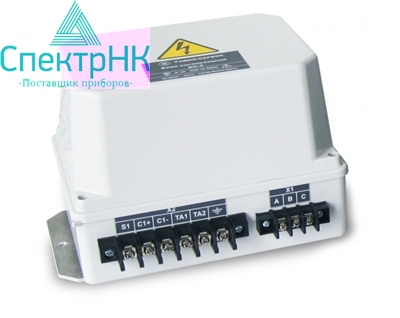

Блоки согласования БС-3	2/1*
Конденсаторы высоковольтные	6/3*
Хомуты для крепления конденсаторов	12/6*
Сумка для переноски приёмника	1
Руководство по эксплуатации на комплекс	1
Блок питания БПН-А 12-0,5	1
Ni-MH аккумулятор типоразмера АА	4

* - поставляются при заказе комплекса "Сталкер ВЛ” на 1 секцию

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
