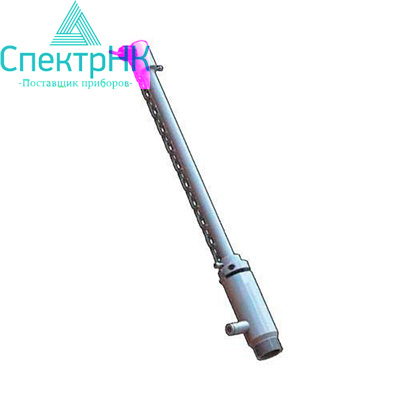

Датчики расхода с крыльчатым колесом FIP FLS F111

Расходомер FIP FLS F111 представляет собой датчик расхода жидкостей без механических примесей, без повышенной вязкости, не содержащих волокнистого и абразивного шлама. Прибор встраивается в трубы номинального диаметра в интервале от DN50 до DN900 без остановки транспортировки жидкости.

Различия версий датчика расхода FIP FLS F111 заключаются в таких характеристиках, как:

• Установка подвижного элемента:
  • Крыльчатая технология.
  • Турбинная технология.
• Вид преобразователя скорости потока в электрический сигнал:
  • датчик Холла
  • электромагнитный датчик.

Крыльчатые датчики измеряют расход, начиная от 0,15 м/с, а нижняя граница рабочего диапазона турбинных датчиков составляет 0,08 м/с.

Надёжный и простой в установке расходомер FIP FLS F111 встраивается в герметичные трубы с точным позиционированием по месту установки благодаря использованию специальных трубных зажимов фирменного производства. Область применения всех версий встраиваемого без остановки процесса датчика достаточно широка и охватывает такие системы, как:

• водоснабжение;
• ирригация;
• обработка и регенерация воды;
• удаление грунтовых вод;
• фильтрация воды.

Применение расходомера эффективно при поиске и мониторинге утечек жидкости в трубопроводах.

Помимо монтажа без остановки процесса и возможностей крыльчатой и турбинной установки к особенностям встраиваемого датчика расхода FIP FLS F111 можно отнести его высокую стойкость к механическим и химическим воздействиям. Износоустойчивость достигается за счёт использования высококачественных материалов для изготовления всех смачиваемых частей расходомера. Корпус датчика изготавливается из нержавеющей стали марки AlSl 304, ротор производится из стойкого к истиранию и агрессивным воздействиям полимера HALAR® ECTFE, турбина выполнена из поливинилиденфторида PVDF, вал и подшипники – из керамики.

Три модификации представляют расходомер FIP FLS F111:

• F111.H с датчиком Холла и крыльчатой технологией установки подвижного элемента.
• F111.С с электромагнитным датчиком, также устанавливаемым по крыльчатой технологии.
• F111.HT – турбинный преобразователь, одна из версий которого предназначена для распознавания направленности двунаправленного потока.

При едином конструктивном решении варианты расходомера различаются номиналом источника питания и типом выходного сигнала. Все расходомеры этой марки совместимы с большинством действующих регистраторов данных.

При монтаже встраиваемого датчика расхода FIP FLS F111 в трубопровод принимаются во внимание различные конфигурации труб, присутствие фильтров, клапанов, колен и отводов с учетом рекомендаций, регламентированных стандартом ISO 5167. Корпус соответствует высокому классу защиты IP68, что делает расходомер полностью защищенным от воздействия пыли и механических частиц, а также водонепроницаемым при погружении в воду. Датчик расхода FIP FLS F111 — отличное решение, если вам требуется надёжный, долговечный и износостойкий прибор для продолжительной эксплуатации в агрессивной среде.

Технические характеристики
