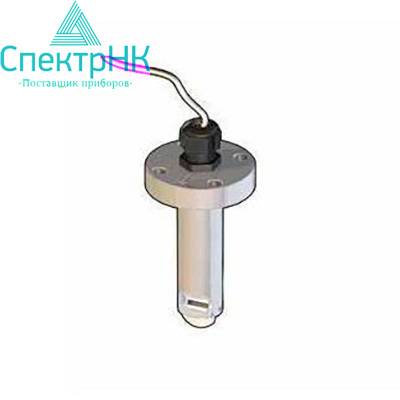

Датчик расхода высокого давления с крыльчатым колесом FIP FLS F3.20

Расходомер FIP FLS F3.20 производства итальянской компании FIP является надёжным и простым в обслуживании встраиваемым датчиком расхода. В качестве первичного преобразователя прибор использует крыльчатое колесо с интегрированными в него магнитами. Частота вращения ротора пропорциональна скорости протекающей по трубе жидкости. Датчик используется в потоках, которые не содержат твердых частиц и перемещаются в системах с высоким давлением до 11 МПа и температурой до 120°C.

Отличительной особенностью расходомера FIP FLS F3.20, как и всех приборов серии, является простая процедура установки прибора на трубопровод с помощью специализированной арматуры и незначительные трудозатраты на его обслуживание. Встраиваемый датчик применяется в таких системах, как:

• кондиционирование;
• очистка воды с обратным осмосом;
• вентиляция;
• отопление.

Также FIP FLS F3.20 успешно используется для контроля скорости потоков питательной воды для котлов, а также в различных системах с теплообменом между жидкими теплоносителями.

Высокие эксплуатационные характеристики, которые демонстрирует расходомер FIP FLS F3.20, обеспечиваются благодаря применению качественных материалов для его изготовления. Корпус и вал ротора выполнены из нержавеющей стали, а лопасти крыльчатого колеса — из полукристаллического фторполимера HALAR® ECTFE, обладающего высокой химической и атмосферной стойкостью, а также стойкостью к истиранию.

Основные технические показатели являются общими для двух модификаций расходомера FIP FLS F3.20: Р и H. К ним относится диапазон измеряемого расхода – от 0,15 м/сек до 8 м/сек и размеры номинальных диаметров труб – от DN40 до DN200. Датчик F3.20.Р с напряжением питания 12-24 В, имеющий двухтактный цифровой выход, подключается непосредственно к контроллерам (ПЛК), расходомер F3.20.H с источником напряжения от 5В до 24В, работающий на эффекте Холла, может быть подсоединен к специальному монитору FLS.

Установка FIP FLS F3.20 осуществляется на чугунные или другие металлические трубы при помощи специальных фитингов, поставляемых компанией – производителем. Расходомер предусматривает 11 типов фитингов в виде сварных адаптеров из нержавеющей стали 316L, каждый из которых соответствует определенному значению номинального диаметра трубопровода из ряда: 40, 50, 60, 65, 80, 100, 110, 125, 150, 175, 200 DN.

Корпус встраиваемого датчика FIP FLS F3.20 изготовлен в соответствии со стандартами класса IP68 и обеспечивает полную защиту от воздействия пыли и проникновения воды внутрь с возможностью полного погружения в воду. Купить расходомер FIP FLS F3.20 можно на нашем сайте: при необходимости наши специалисты предоставят вам подробную консультацию с помощью встроенного диалогового окна или по телефону.

Технические характеристики
