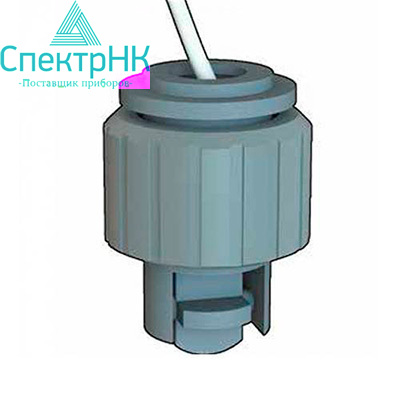

Датчик минимального расхода с крыльчатым колесом FIP FLS F3.10

Расходомер FIP FLS F3.10 является датчиком с четырёхлопастным крыльчатым колесом и преобразователем с частотным выходом. Прибор используется для измерения минимального расхода жидкостей, не содержащих твердых взвесей, волокнистого и абразивного шлама и не обладающих повышенной вязкостью. Будучи установленным в стандартные тройниковые соединения FIP для труб номинальным диаметром от DN15 до DN40 датчик измеряет скорость потока в диапазоне от 0,25 м/сек до 4 м/сек с линейностью ±1% и повторяемостью ±0,5% от полной шкалы.

Наибольшее распространение датчик расхода FIP FLS F3.10 получил в таких системах, как:

• Оросительная система в сельском хозяйстве.
• Система фильтрации и обработки воды.
• Системы мониторинга подачи и расхода воды.

Установка расходомера FIP FLS F3.10 в трубы из поливинилхлорида осуществляется с помощью фирменных метрических тройников TMIV20, TMIV25, TMIV32, выполненных из ПВХ. Тройники охватывают соединение и привариваются растворителем к трубам номинальным диаметром 15, 20, 25 DN. Для отображения скорости потока жидкости в цифровом виде обеспечивается подключение мониторов FLS или дисплеев других производителей к встраиваемому датчику. При встраивании датчика FIP FLS F3.10 в трубопровод необходимо учитывать различную конфигурацию труб, наличие фильтров, колен отводов и клапанов, но придерживаться основных рекомендаций стандарта ISO 5167. Корпус соответствует классу IP68 и обеспечивает полную герметичность прибора, защищая расходомер от проникновения пыли и воды.

Для изготовления встраиваемого датчика расхода FIP FLS F3.10 применяются наиболее качественные, устойчивые к химическим и механическим воздействиям материалы. Элементы крыльчатого колеса и корпус расходомера выполнены из прочного и эластичного пластика ABS. При желании пластик можно заменить на поливинилиденфторид (PVDF). Для вала ротора используется высококачественная нержавеющая сталь 316L SS.

Прочная конструкция и использование испытанных технологий являются общей чертой встраиваемых датчиков расхода от компании FIP, включая расходомер FIP FLS F3.10. Это обеспечивает устройству высокую надежность в эксплуатации, а его обслуживание не требует больших трудозатрат. Расходомер отличается небольшими размерами, что позволяет размещать его в стандартных тройниках того же производителя, изготовленных из поливинилхлорида (PVC) или хлорированного поливинилхлорида (СPVC) и устанавливаемых в трубопровод по направлению потока. Использовать расходомер FIP FLS F3.10 целесообразно для более комфортного ведения отчётности по расходам, а также для своевременного выявления утечки или иной неисправности в системе подачи воды.

Технические характеристики
