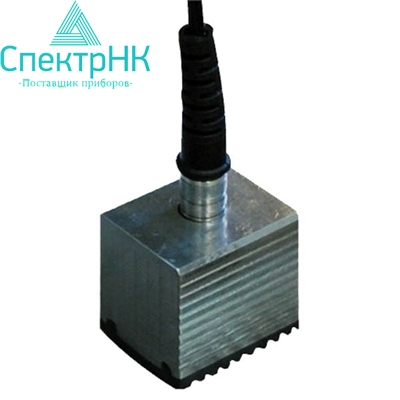

Датчик ИД1 Резьбы

Тип

Назначение

Диапазон измерения
толщин

Основная погрешность измерения по диапазонам

Габариты, мм

ИД1 Резьбы

Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях.

0-300 мкм

?±(0.01-0.05T+3) мкм*

Зависят от параметров резьбы

ИД6 Экранный

Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему.

0-150 мм

?± (0,03Т+0,2) мм

Приемник: O90х119 мм.

Возбуждение: O35х160 мм

ИДх Мокрый слой

Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий.

0-0,3 мм

0-3 мм

0-6 мм

?± (0,01Т+3) мкм

?± (0,015Т+5) мкм

?± (0,015Т+7) мкм

O 12х65

O 15х65

O 20х65

ИДх Высокотемпературный

Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С).

0-0,3 мм

0-3 мм

0-6 мм

?± (0,01Т+3) мкм

?± (0,015Т+5) мкм

?± (0,015Т+7) мкм

O 25х60

ПД-РТИ

Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия.

0-2 мм

0-12 мм

0-30 мм

?± (0,02Т+2) мкм

?± (0,02Т+2) мкм

?± (0,02Т+5) мкм

O 44х99

ПД1 Износостойкий

Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях.

0-2 мм

?± (0,01Т+1) мкм

O 15х90

ФД-УКМ

Измерение толщины изделий из углеродных композиционных материалов (УКМ).

1-5 мм

3-10 мм

7-15 мм

? ± (0,01-0,05T+0,1) мм**

O 22?132

ПД-УКМ

Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов.

500 мкм

? ± (0,01-0,05T+0,1) мм***

O 23?87

ИДх Подводный

Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м.

0-6 мм

0-8 мм

0-10 мм

(0,015Т+3) мкм

(0,015Т+5) мкм

(0,015Т+10) мкм

O 35х156
