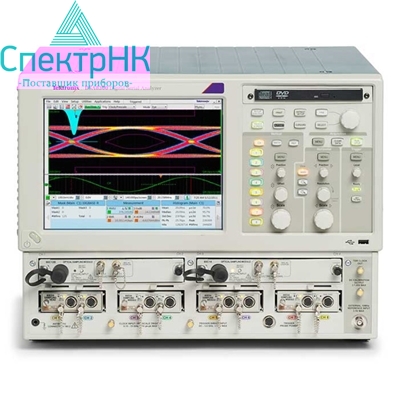

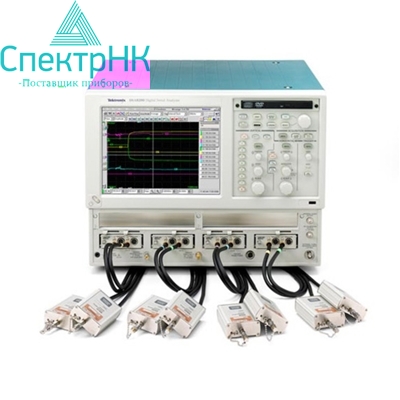

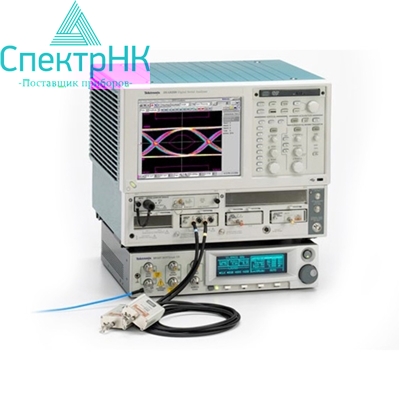

Цифровой стробоскопический осциллограф DSA8300

Параметр

Описание

Режимы сбора данных

Выборка (нормальная), огибающая и усреднение

Число устанавливаемых модулей

До четырех двухканальных электрических; до двух оптических модулей.

Установка в большой слот CH1/CH2 любых других модулей, кроме тех, которым необходимо только питание, нарушает функциональность малого слота CH1/CH2; установка в большой слот CH3/CH4 любых других модулей, кроме тех, которым необходимо только питание, нарушает функциональность малого слота CH3/CH4.

Число одновременно захватываемых входов

Макс. 8 каналов

Максимальная скорость захвата

300 кВыб/с на канал в режиме TDR, 200 кВыб/с на канал (в остальных режимах, кроме режима опорной фазы), 120 кВыб/с на канал (режим опорной фазы)

Развертка по вертикали

Длительность фронта и полоса

Определяется используемым измерительным модулем

Вертикальное разрешение

16 бит в динамическом диапазоне измерительной головки

Электрическое разрешение:

Оптическое разрешение зависит от динамического диапазона оптического модуля – от

Развертка по горизонтали

Скорость обычной и растянутой развертки

От 100 фс/дел. до 1 мс/дел с кратностью шага 1-2-5 или с шагом 100 фс

Погрешность временного интервала

Вход прямого запуска (на передней панели)

Скорость развертки >20 пс/дел., крайняя правая точка измеряемого интервала

Скорость развертки ≤20 пс/дел., крайняя правая точка измеряемого интервала

Вход тактовой частоты и запуск с предварительным масштабированием (на передней панели), режим глазковой диаграммы или кодовой последовательности

Средняя погрешность определяется погрешностью на входе тактовой частоты

STDEV:

Вход тактовой частоты и запуск с предварительным масштабированием (на передней панели), остальные режимы

Скорость развертки >20 пс/дел., крайняя правая точка измеряемого интервала

Скорость развертки ≤20 пс/дел., крайняя правая точка измеряемого интервала

Запуск от тактовой частоты TDR (синхронизация от внешнего генератора тактовой частоты 10 МГц)

Скорость развертки >20 пс/дел., крайняя правая точка измеряемого интервала

Режим коррекции случайной фазы*15(вход тактовой частоты 82A04В)

Максимальное отклонение по времени по отношению к сигналу опорной фазы: 0,1% от периода сигнала опорной фазы (тип.)

Режим коррекции фазы сигнала запуска (вход тактовой частоты 82A04В)

Максимальное отклонение по времени по отношению к сигналу опорной фазы:

>40 нс после запуска: 0,2% от периода сигнала опорной фазы (тип.)

≤40 нс после запуска: 0,4% от периода сигнала опорной фазы (тип.)

Диапазон горизонтальной компенсации фазового сдвига*16

От –500 пс до 100 нс с шагом 100 фс на каждом отдельном канале

Длина записи DSA8300

50, 100, 250, 500, 1000, 2000, 4000, 8000 или 16000 выборок (максимальная длина записи в растянутом режиме составляет 4000 выборок)

Возможность удлинения записи

IConnect®: 1 млн выборок

ПО 80SJNB для анализа джиттера, шума и BER: 10 млн выборок (100 тыс. единичных интервалов, 100 выборок на единичный интервал)

Базы данных осциллограмм

4 независимо накапливаемых записи осциллограмм, до 4 млн точек. В каждой из четырех баз данных имеется режим базы данных осциллограмм переменной длины на на 2000 осциллограмм, работающий по принципу очередности (максимум 2 млн точек на базу осциллограмм)

Режимы растянутой развертки

Кроме основной развертки DSA8300 поддерживает два режима растянутой развертки. В этих режимах выполняется независимый захват с индивидуальными параметрами развертки, что позволяет использовать ту же или более высокую скорость развертки, по сравнению с основной разверткой

Параметр

Описание

Источники сигнала запуска

Вход тактовой частоты/вход внешнего запуска с предварительным масштабированием (на передней панели)

Тактовая частота TDR (встроенный генератор)

Восстановленная тактовая частота из оптических модулей и электрических модулей восстановления тактовой частоты (встраиваемых)

Режим развертки с опорной фазой*17 поддерживает захват без сигнала запуска в режиме свободного запуска

Вход прямого запуска (на передней панели)

Вход тактовой частоты и вход внешнего запуска с предварительным масштабированием

Чувствительность по входу тактовой частоты

100 мВразмах, от 0,15 до 20 ГГц (тип.)

200 мВразмах, от 0,15 до 15 ГГц (гарантированное значение)

Минимальная скорость нарастания

≥2 В/нс

Уровень входного сигнала

1,0 Вразмах (макс) — при связи по переменному току

Длина кодовой последовательности (для запуска по кодовой последовательности с помощью опции ADVTRIG)

От 2 до 223 (8 388 608) включительно

Джиттер по входу тактовой частоты, используемой для запуска глазковой диаграммы или кодовой последовательности (тип.)

0,15—0,40 ГГц: 900 фс (ср. кв.)

0,40—1,25 ГГц: 800 фс

1,25—20 ГГц: 425 фс

Джиттер по входу тактовой частоты, используемой для запуска глазковой диаграммы или кодовой последовательности (тип.)

0,80—1,25 ГГц: 900 фс (ср. кв.)

1,25—11,20 ГГц: 500 фс

11,20—15,0 ГГц: 600 фс

Запуск TDR

Шаг тактовой частоты TDR

Выбирается в диапазоне от 25 до 200 кГц с шагом 1 кГц*18

Джиттер запуска TDR

1,3 пс ср.кв. (тип.)

1,8 пс ср.кв. (макс.)

Развертка с опорной фазой

Диапазон частот входного сигнала*19

82A04 в стандартном исполнении: от 8 до 32 ГГц (гарантировано), от 2 до 32 ГГц (тип.)

82A04B с опцией 60G: от 8 до 60 ГГц, (гарантировано), от 2 до 70 ГГц (тип.)

Чувствительность по входу

Минимальное значение джиттера достигается при амплитуде входного сигнала тактовой частоты 82A04B в диапазоне 0,6 - 1,8 В. Развертка с опорной фазой обеспечивается до уровня 100 мВ (тип.), при этом возрастает джиттер

Джиттер

f ≥ 8 ГГц: 100 фс ср. кв. для измерительной головки с частотой 10 ГГц или выше

2 ГГц ≤ f ≤ 8 ГГц*19: 140 фс ср.кв. (тип.) для головки с частотой 10 ГГц или выше

Вход прямого запуска

Чувствительность по входу запуска

50 мВ, от 0 до 4 ГГц (тип.)

100 мВ, от 0 до 3 ГГц (гарантировано)

Диапазон уровней запуска

±1,0 В

Диапазон входных сигналов синхронизации

±1,5 В

Задержка синхронизации

Регулируется от 5 мкс до 50 мс с шагом 0,5 нс

Джиттер по входу прямого запуска

1,1 пс ср.кв. + 5*10-6 от значения положения по горизонтали (тип.)

1,5 пс ср.кв. + 10-5 от значения положения по горизонтали (макс.)

Параметр

Описание

Системные измерения

DSA8300 поддерживает до восьми одновременных измерений, которые обновляются три раза в секунду с возможностью дополнительного отображения статистических параметров каждого измерения (мин., макс., среднее значение и стандартное отклонение)

Набор измерительных функций

Свыше 120 автоматизированных измерительных функций включают сигналы с возвратом к нулю (RZ), без возврата к нулю (NRZ) и импульсные сигналы, позволяя выполнять следующие измерения:

Измерения уровня

Высокий уровень, низкий уровень, амплитуда, размах, максимум, середина, минимум, среднее значение, +выброс, -выброс, мощность между пиками и средняя оптическая мощность (дБм, Вт), шум, отношение сигнал/шум, среднеквадратичное значение шума, высота глаза, коэффициент открытия глаза, коэффициент экстинкции (отношение, %, дБ), коэффициент подавления (отношение, %, дБ), OMA, добротность, среднеквадратичное значение, среднеквадратичное значение за период, среднеквадратическое значение переменной составляющей, среднее значение за период, усиление, наложение в %, уровень наложения

Измерения временных параметров

Длительность переднего фронта, длительность заднего фронта, период, скорость передачи, длительность бита, частота, длительность наложения, +наложение, -наложение, джиттер (от пика до пика, среднеквадратичное значение), ширина глаза, +ширина, -ширина, длительность пакета, +скважность, -скважность, искажение скважности, задержка, фаза, симметричность импульса

Измерение площади

Площадь, площадь за период

Курсоры

Точка, вертикальная линия, горизонтальная линия

Обработка осциллограмм

Можно определить до восьми математических осциллограмм и вывести их с применением следующих математических функций: сложение, вычитание, умножение, деление, усреднение, производная, экспонента, интеграл, натуральный логарифм, десятичный логарифм, амплитуда, минимум, максимум, корень квадратный и фильтр. Кроме того, измеренные значения можно использовать в качестве скаляров в определении математических осциллограмм

Тестирование по маске

В осциллографе предусмотрены готовые встроенные маски для многих приложений. Ниже перечислено большинство наиболее распространенных стандартных масок. Для ознакомления со списком всех доступных масок, обращайтесь в местное представительство Tektronix.

Если не оговорено иное, то новые заводские обновляемые маски Tektronix загружаются вместе с файлом микропрограммы.

Пользователь может создавать собственные специальные маски (через интерфейс пользователя или программный интерфейс).

Ethernet

100BASE-LX10 125,0 Мбит/с

100BASE-BX10 125,0 Мбит/с

Gigabit Ethernet 1,250 Гбит/с

1000BASE-KX 1,250 Гбит/с

2 GBE 2,500 Гбит/с

10GBASE-X4 3,125 Гбит/с

10GBASE-W 9,95328 Гбит/с

10GBASE-R 10,3125 Гбит/с

FEC11.10 11,095728 Гбит/с

10GBASE-LRM 10,31250 Гбит/с

40GBASE-FR 41,25 Гбит/с

40GBASE-LR4 10,3125 Гбит/с

40GBASE-SR4 10,3125 Гбит/с

100GBASE-ER4 25,71825 Гбит/с

100GBASE-LR4 25,71825 Гбит/с

100GBASE-SR10 10,3125 Гбит/с

SONET/SDH

OC-1/STM-0 51,84 Мбит/с

OC-3/STM-1 155,52 Мбит/с

OC-12/STM-4 622,08 Мбит/с

OC-48/STM-16 2,48832 Гбит/с

FEC2.666 2,6660571 Гбит/с

OC-192/STM-64 9,95328 Гбит/с

FEC10.66 10,6642 Гбит/с

FEC10.71 10,709225 Гбит/с

OTU4 27,95 Гбит/с

OC-768/STM-256 39,81312 Гбит/с

FEC42.66 42,6569 Гбит/с

FEC43.02 43,018414 Гбит/с

Fiber Channel оптический

FC133 132.81 Мбит/с

FC266 265,6 Мбит/с

FC531 531,2 Мбит/с

FC1063 1,0625 Гбит/с

FC2125 2,125 Гбит/с

FC4250 4,250 Гбит/с

8GFC 8,500 Гбит/с

10GFC 10,518750 Гбит/с

FC11317 11,3170 Гбит/с

16GFC MM r6.1 14,025 Гбит/с

16GFC SM r6.1 14,025 Гбит/с

Fiber Channel электрический

FC133 132.81 Мбит/с

FC266 265,6 Мбит/с

FC531 531,2 Мбит/с

FC1063 1,0625 Гбит/с

FC2125E 2,125 Гбит/с

Abs, Beta, Tx

Abs, Beta, Rx

Abs, Gamma, Tx

Abs, Gamma Rx

FC4250E 4,250 Гбит/с

Abs, Beta, Tx

Abs, Beta, Rx

Abs, Gamma, Tx

Abs, Gamma Rx

FC8500E 8,500 Гбит/с

Abs, Beta, Tx

Abs, Beta, Rx

Abs, Gamma, Tx

Abs, Gamma Rx

SATA

G1 1,500 Гбит/с

Tx

Rx

G2 3 000 Гбит/с

Tx

Rx

G3 6 000 Гбит/с

Tx

Rx

Размеры (мм/дюймы)

Масса (кг/фунты)

Ширина

Высота

Глубина

Нетто

457/18,0

343/13,5

419/16,5

21/46

Параметр

Описание

Операционная система

Windows 7 Ultimate (32-разрядная)

Центральный процессор

Intel CoreTM 2 DUO, 3 ГГц

Оперативная память

4 Гб

Жесткий диск

160 ГБ, съемный, со стороны задней панели

Оптический привод

На передней панели, DVD — только чтение, CD — чтение и запись, с ПО для записи CD

Параметр

Описание

Сенсорный экран

диагональ 264 мм (10,4 дюйма), цветной

Цвета

16 777 216 (24 бита)

Разрешение

1024 пикселей (по горизонтали) х 768 пикселей (по вертикали)

Тип экрана

ЖК

Параметр

Описание

Передняя панель

Порт USB 2.0

Один разъем USB 2.0 (приборы, выпущенные после декабря 2012 г. имеют три USB-порта на передней панели)

Антистатический разъем

Гнездо 4 мм, 1 МОм

Прямой вход сигнала запуска

См. технические характеристики системы синхронизации.

Вход сигнала запуска с предварительным масштабированием

См. технические характеристики системы синхронизации.

Выход внутренней тактовой частоты TDR

См. технические характеристики системы синхронизации.

Выход калибровки пост. напряжения

±1,25 В, макс.

Задняя панель

Разъемы USB

4 разъема USB 2.0

Порт LAN

Разъем RJ-45, поддержка 10Base-T, 100Base-T, 1000Base-T

Последовательные порты

Порты DB-9 COM1, COM2

GPIB

Разъем IEEE488.2

Видеопорт DVI-I

Предназначен для вывода изображения с экрана осциллографа (в том числе живых осциллограмм) на внешний монитор или проектор. С помощью этого порта на внешний монитор также можно вывести изображение основного рабочего стола Windows.

Кроме того, DVI-I порт может быть сконфигурирован для отображения второго рабочего стола Windows (режим расширенного рабочего стола или вывод на два монитора).

Розетка DVI. Предусмотрен переходник с DVI на 15-контактный разъем D-Sub VGA

Последовательные порты PS2

Входы для мыши и клавиатуры

Аудиопорты

Гнезда 3,5 мм, микрофонный вход и линейный выход

Параметр

Описание

Требования к электропитанию

Напряжение и частота в сети

От 90 до 250 В

От 50 до 400 Гц

Потребляемая мощность

205 Вт (тип.), только базовый блок

330 Вт (тип.), со всеми установленными модулями

600 Вт (максимум)

Климатические требования

Температура

Рабочая

От +10 до +40 °C

Хранения

От –22 до +60 °C

Высота над уровнем моря

Рабочая

3048 м

Хранения

12190 м

Относительная влажность

Рабочая (без CD-ROM)

От 20 до 80 % при температуре не более 40 °C (верхний предел снижается на 45 % относительно значения при температуре 40 °C)

Электромагнитная совместимость

В соответствии с требованиями 89/336/EC

Безопасность

В соответствии с требованиями UL3111-1, CSA1010.1, EN61010-1, IEC61010-1
