CENTRALIGN

CENTRALIGN Ultra EXPERT

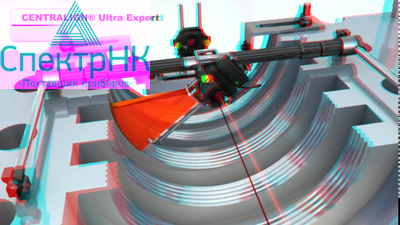

Система лазерной центровки нового поколения CENTRALIGN® Ultra EXPERT разработана специально для центровки паровых и газовых турбин. Данная система предназначена для прецизионной центровки внутренних узлов вращающихся машин: опор подшипников, корпусов турбин и подшипников, диафрагмы и обоймы.

Система CENTRALIGN® Ultra EXPERT обеспечивает более точную лазерно-оптическую центровку в отличие от склонной к провисанию струны, микрометров и громоздких теодолитов. Она отличается высокой точностью измерения, а вся процедура занимает в два раза меньше времени по сравнению со стандартными способами. Электронная связь между измерительными датчиками и устройством ROTALIGN® Ultra исключает вероятность ошибочного считывания показаний персоналом, которое случается при использовании стандартных методик. Надежная беспроводная связь Bluetooth® обеспечивает бесперебойную и удобную передачу показаний измерений, включая расположение узлов. Сочетание прецизионного лазера и сенсора контроля отклонения луча повышает точность измерений.

Выверка соосности (в том числе турбин) до недавнего времени считалась трудоемкой и длительной процедурой. Система CENTRALIGN Ultra EXPERT позволяет значительно сэкономить время и силы, затрачиваемые при обычном способе центровки на укладку струны или измерительного вала с последующим их перемещением после каждого снятия показаний. Новая система измеряет смещение между отдельными дугообразными сегментами диафрагмы и позволяет регулировать расположение центральной оси на экране — таким образом, выверка осуществляется максимально удобно.

Очевидные преимущества

- Точное измерение проточного канала – исключаются погрешности из-за неправильного центрирования.

- Крепление для измерительного прибора, в том числе и больших диаметров от 45 (1- 13/16“) до 4000 мм (157-1/2“).

- В системе есть такие функции как группировка элементов, задание линейных значений и поправка на изгиб ротора.

- Простота эксплуатации, малый вес компонентов и использование лазерной технологии значительно ускоряют установку системы.

- Точные измерения и результаты, исключающие ошибку персонала.

- Возможность фиксации минимальных отклонений, требующих корректировки.

- Беспроводная сеть Bluetooth® обеспечивает надежную передачу данных.

- Значения измерений записываются; полученный отчет можно вывести на печать
