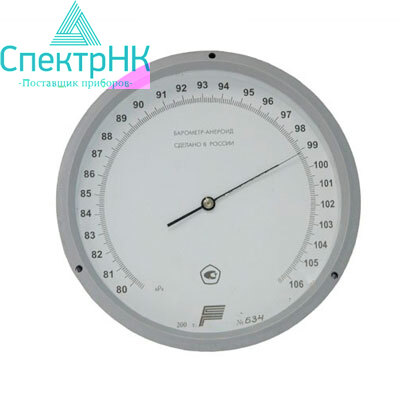

Барометр-анероид БАММ-1 метеорологический

Описание барометр-анероид метеорологический БАММ-1

Барометр-анероид метеорологический БАММ-1 предназначен для измерения атмосферного давления в наземных условиях при температуре от 0 до плюс 40 °С и относительной влажности до 80 %.

Барометр относится к неремонтируемым изделиям.

Средний срок службы барометра не менее 6 лет.

Принцип действия, устройство и порядок работы

Рабочее положение барометра - горизонтальное. Для устранения влияния позиционных ошибок следует установить барометр так, чтобы при визуальном осмотре не был заметен какой-либо наклон шкалы барометра.

Барометр должен быть защищен от влияний прямого солнечного света и резких колебаний температуры.

При изменении атмосферного давления отсчитывают показание барометра, соблюдая следующие условия:

1. перед отсчетом, для устранения влияния трения в механизме барометра, необходимо слегка постучать по корпусу или стеклу барометра;
2. во избежание искажений при отсчете луч зрения должен быть перпендикулярен к плоскости шкалы;
3. отсчет по барометру производить с точностью до 0,05 кПа (0,5 мм рт. ст.).

Отсчет по барометру должен быть исправлен введением в его показания поправок, указанных в приложении А.

Пример введения поправок к показаниям барометра дан в приложении Б.

Не реже одного раза в 12 месяцев следует проводить ведомственную поверку барометра. Поверку барометра производить согласно документа «Рекомендация ГСОЕИ. Барометры мембранные метеорологические. Методика поверки», МИ 2705-2001.

Меры безопасности

При эксплуатации барометра воспрещается:

1. вынимать барометр из корпуса,
2. поворачивать через отверстие в корпусе установочный винт.

Примечание. При эксплуатации барометра температуру окружающей среды отсчитывать по термометру, погрешность которого не более 1 °С.

Приложение А

1 Поправки шкалы

Показания шкалы, кПа	Поправка, кПа	Показания шкалы, кПа	Поправка, кПа
106	+0,19	92	+0,14
105	+0,16	91	+0,16
104	+0,14	90	+0,19
103	+0,09	89	+0,24
102	+0,04	88	+0,29
101	+0,06	87	+0,32
100	+0,04	86	+0,34
99	+0,04	85	+0,29
98	+0,04	84	+0,24
97	+0,04	83	+0,26
96	+0,04	82	+0,29
95	+0,06	81	+0,32
94	+0,09	80	+0,34
93	+0,12
800		690
790		680
780		670
770		660
760		650
750		640
740		630
730		620
720		610
710		600
700

2 Температурная поправка определяется по формуле

Pt = Q+bt+ct²+dt³+K(t-20)×(Pk-Psi),

где

Q = 24 Па (0,18 мм рт. ст.);

b = -1.2 Па/град. (-0,009 мм рт. ст./град);

с = 0,00186 Па/град.² (-0,000044-мм рт. ст./град²);

d = 0,00026 Па/град.³ (0,000002 мм рт. ст./град³);

К = 0,000312;

Рк = 88439 Па;

t - температура среды во время поверки;

Psi - значение давления, определенное по барометру после установки стрелки, Па (мм рт. ст.).

Поверитель s__________________

Контрольный мастерs___________________

Приложение Б

Введение поправок в показания барометра-анероида метеорологического БАММ-1

Пример. Положим, что по барометру отсчитано давление 96,5 кПа (724 мм рт. ст.), температура при отсчете 5 °С.

В приложении А имеются поправки шкалы, допустим, что:

При 96 кПа (720 мм рт. ст.) + 0,15 кПа (+1 мм рт. ст.)

При 97 кПа (730 мм рт. ст.) + 0,1 кПа (+0,8 мм рт. ст.)

Отсюда следует, что при давлении 96,5 кПа (724 мм рт. ст.) поправка шкалы может быть принята равной +0,125 кПа (+0,9 мм рт. ст.).

Температурная поправка в данном случае равна (24-1,2´5-0,00186´5²+0,00026´5³+0,000312´(5-20)´(97592-96500) » 13 Па » 0,01 кПа.

(0,18-0,009´5-0,000014´5²+0,000002´5³+0,000312´(5-20)´(732-724) = 0,098 » 0.1 мм рт. ст.

Вводя все поправки, получаем исправленный отсчет по барометру

96,5 + 0,125 +0,01 = 96,635 кПа (724 + 0,9 + 0,1 = 725 мм рт. ст.)
