Балансировка осевых вентиляторов

Грамотная балансировка вентилятора позволяет уменьшить шумность работы агрегата, увеличить его производительность, повысить длительность и безопасность эксплуатации. Увеличенная вибрация (разбалансировка) свидетельствует о нарушениях во время изготовления, сборки или монтажа вентилятора. Балансировка проверяется величиной вибрации, замеры делаются с учетом требования ГОСТ 31350-2007. Чаще всего измерения выполняются при открытых всасывающих и нагнетающих отверстиях, но иногда, по просьбе потребителей, измерения могут производиться и при частично закрытых отверстиях. Решение принимается с учетом характера работы вентиляторов.

Этапы работ

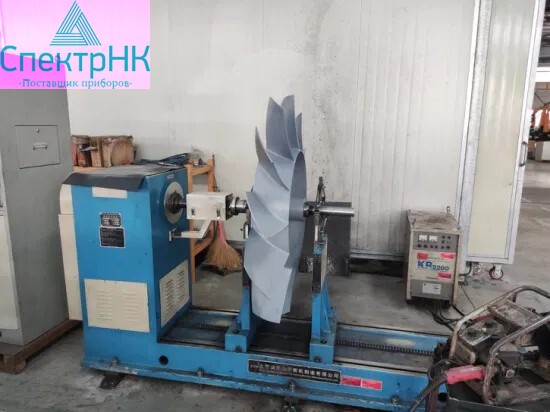

Балансировка вентилятора может осуществляться на специальных балансировочных станках или непосредственно на работающем вентиляторе. Процесс балансировки состоит из нескольких этапов. Число датчиков и их месторасположение может определяться производителем. Общие требования рекомендуют устанавливать датчики на подшипниках вала крыльчатки вентилятора и на корпусе. Если это невозможно по техническим причинам или конструкционным особенностям, то они устанавливаются в местах с минимально короткой связью между ними и подшипниками.

Используемые для балансировки приборы и приспособления должны удовлетворять требования существующих стандартов. На каждый прибор обязателен паспорт изготовителя с указанием технических параметров. Состояние приборов должно гарантировать исправное пользование весь период балансировки.

К работам по балансировке допускается только специально подготовленный персонал, его знания и опыт должны позволять своевременно определять неисправности и отклонения от существующих норм. Перед началом работ все используемые средства должны пройти калибровку, периодичность определяется изготовителем и условиями эксплуатации. Балансировка вентиляторов выполняется в следующей последовательности.

1. Фиксация вентилятора на специальной площадке. Должны быть закреплены все посадочные места, сила затягивания крепежа должна гарантировать устойчивое положение агрегата во время балансировки.
2. Установка датчиков. Во время выбора мест размещения руководствуются нормативными требованиями документов. Установку контролирует профессиональный сотрудник компании.
3. Включение компьютерной программы балансировки вентилятора.
4. Ввод в программу массы поднагруза. Перед этим поднагруз взвешивается на специальных точных электронных весах.
5. Ввод в программу радиуса первой балансируемой плоскости. Первая плоскость – корпус оси крыльчатки подшипника.
6. Вод в программу радиуса второй плоскости с поднагрузом. Вторая плоскость – крыльчатка вентилятора.
7. Первый пуск без поднагрузов, остановка вентилятора. Установка датчика количества оборотов и вибрации с выводом светоотражающей метки на шкив. Замер показаний начальной вибрации.
8. Установка первого пробного груза к первой плоскости. Второй пуск вентилятора с грузом, замер показаний вибрации.
9. Установка подгруза на крыльчатку. Для того чтобы не потерялось место установки, на крыльчатке делается специальная метка.
10. Третий пуск вентилятора, фиксация изменения параметров вибрации на крыльчатке. Выключение вентилятора.
11. Подбор грузиков по весу согласно показаниям компьютера. Навешивание грузиков на элементы вентилятора с учетом показателей программы. Она выдает данные не только о массе груза, но и об угле его фиксации по отношению к ранее установленным подгрузам. Угол смещения определяется только по ходу вращения крыльчатки.
12. Первый пробный пуск после балансировки вентилятора. Проверка данных на компьютере.
13. Дополнительная балансировка согласно новым данным о показателях вибрации.
14. Второй запуск вентилятора, контроль фактических результатов балансировки.

Если параметры не выходят за поля нормируемых допусков, то процесс балансировки вентилятора считается оконченным.
