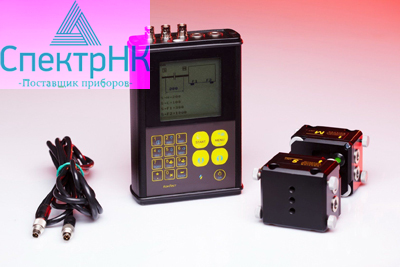

АВВ-701

Основное назначение лазерной системы АВВ-701 - выполнение центровки механизмов, валопроводов, станков, определение плоскостности с обеспечением точности выполнения работ в кратчайшее время.

Последовательность выполнения центровки заключается в измерении координат лазерного луча в окнах детекторов в процессе проворачивания валов механизмов положения 9 часов в положение 12 часов и затем в положение 3 часа. Прибор позволяет производить измерения с произвольным выбором позиций и направления вращения валов (например 3-6-9 часов).

Прибор имеет двух координатную систему измерений, что позволяет выполнять центровку в горизонтальной и вертикальной плоскостях без изменения положения измерительных блоков.

При выполнении работ на дисплее прибора отображается вся процедура центровки пошагово. Результаты отображаются в режиме реального времени, что позволяет легко и быстро произвести центровку механизмов. Дисплей прибора имеет подсветку, позволяющую выполнять работы в условиях недостаточной освещенности.

Встроенный угломер контролирует угол разворота валов механизмов с разрешением 0,1°.

Встроенные программы:

• центровка горизонтальных механизмов,
• центровка вертикальных механизмов,
• центры полуокружностей - центровка диафрагм турбин,
• прямолинейность,
• плоскостность,
• прямолинейность,
• "шпиндель",
• компенсация тепловой расцентровки,
• "мягкая лапа",
• грубая центровка - подпрограмма предварительной центровки для случаев большой исходной несоосности.

• Все элементы лазерной системы изготовлены из прочных материалов, что гарантирует стабильные показания измерений и надежную центровку даже в плохих условиях.
• Стандартная файловая система FAT и интерфейс USB обеспечивают удобное хранение большого числа файлов с протоколами центровки, их передачу на ПК в программу КонСпект для архивирования и распечатки протоколов.
• Аккумуляторные батареи обеспечивают непрерывную работу системы в течение 8 часов.

Максимальное расстояние между измерительными блоками, 5м
Эксплуатационная температура, -10..+55º C
Точность измерения, 1%+0.01
Тип лазера: видимый красный 635-670 nm, <1 mW
Тип детектора: позиционно-чувствительные фотодиоды, 10х10 мм
Разрешающая способность, 0.01 или 0.001 мм
Разрешение электронного инклинометра (угловое), 0.1 градуса
Источник питания: перезаряжаемый NiMH аккумулятор
Встроенные программы:
горизонтальная центровка в любом положении вала (через 90º);
вертикальная центровка;
настройки (единицы измерения, разрешение и др.);
горизонтальная центровка при повороте валов менее, чем на 120º;
мягкая лапа;
тепловое расширение;
подбор прокладок и рассчет остаточной расцентровки.
