Автоматизированная установка ECHOGRAPH-SNUS

Автоматизированная установка ECHOGRAPH-SNUS

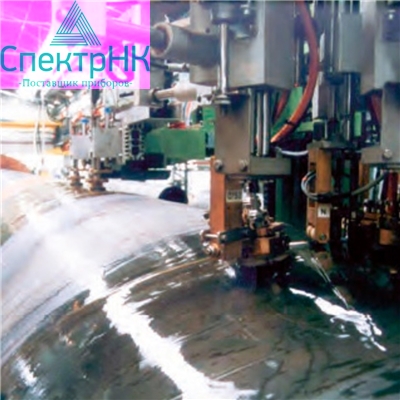

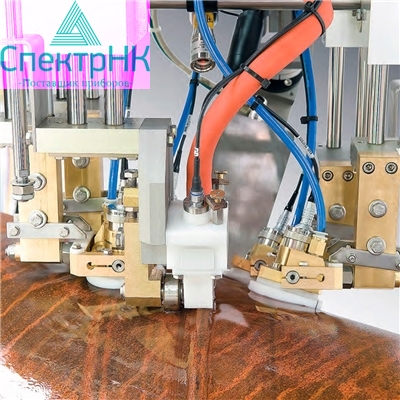

Осуществляется сканирование шва, околошовной зоны и торца трубы блоком подвижных акустических датчиков при вращении объекта контроля.

Как правило, данная система предполагает три этапа контроля составляющих производственной линии - труб со спиральным швом (HSAW), изготовленных методом дуговой сварки под флюсом, которые предназначены для использования в качестве газо-и нефтепроводов. Сырье поставляется в виде плоской металлической полосы в форме катушки. Контроль осуществляется до сварки на плоском материале, либо после процесса сварки на готовой трубной продукции. Перекрытие поверхности зависит с одной стороны от количества ультразвуковых преобразователей, а с другой стороны, от того, выполняется ли вращение при проведении контроля. В последнее время всё более популярными становятся решения со 100% перекрытием поверхности. Второй этап контроля проводится в режиме online, т.е. интегрирован в процесс производства. Ультразвуковой контроль сварного соединения проводится непосредственно после процесса сварки (контроль в какой-то степени “бесконечной” трубы). Таким образом, качество сварки может быть оценено на ранней стадии производства. После того, как труба будет разрезана на отрезки определённой длины и будет проведен гидростатический контроль, осуществляется заключительный ультразвуковой контроль. Для контроля тела трубы, околошовной зоны и торцов трубы на наличие расслоений используют прямые преобразователи. При помощи наклонных преобразователей можно обнаружить поперечные и продольные дефекты спирального сварного шва. Для того, чтобы избежать отнимающей много времени регулировки, применяют контактный метод для обнаружения в выступах сварного соединения поперечных дефектов при помощи так называемой “Squirter”-техники (со струёй воды) и пары преобразователей.

Схема производственного процесса труб со спиральным сварным швом, изготовленных методом дуговой сварки под флюсом (Вorusan Mannesmann, Турция): после разматывания стальной полосы, выполняется ультразвуковой контроль полосы. Затем следует процесс формовки и сварки трубы, при этом проводится контроль качества сварного соединения (online-контроль). В конце производственной линии трубы разрезают до конечной длины, затем они подвергаются гидравливлическим испытаниям под давлением, рентгенодефектоскопии и итоговому ультразвуковому контролю сварного соединения готовой трубной продукции.

Технические характеристики
