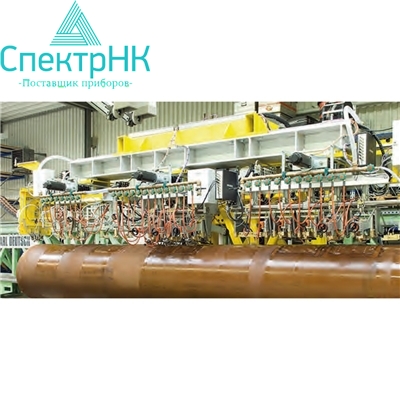

Автоматизированная установка ECHOGRAPH-SNUL

Автоматизированная установка ECHOGRAPH-SNUL

Ультразвуковой контроль труб с продольным сварным швом, изготавливаемых методом дуговой сварки под флюсом.

Данная система контроля обеспечивает ультразвуковой контакт при помощи струи воды, это значит, что путь воды между преобразователем и поверхностью трубы составляет несколько сантиметров в длину. Этот метод ультразвукового контакта не приводит к изнашиванию преобразователей и направляющих.

Акустический блок регулирует угол падения лучей - в отличие от контакта с зазором, при котором угол падения фиксируется преобразователем. Даже при наличии шероховатостей на поверх­ности трубы обеспечивается стабильный контакт, так как путь воды может изме­няться в отличие от контакта с зазором.

Техника ультразвукового водоструйного контакта (Squirter Setup) позволяет пози­ционировать преобразователи для обнаружения поперечных дефектов непосред­ственно на сварном шве. Поэтому велика вероятность обнаружения поперечных дефектов эхо-зеркальным методом.

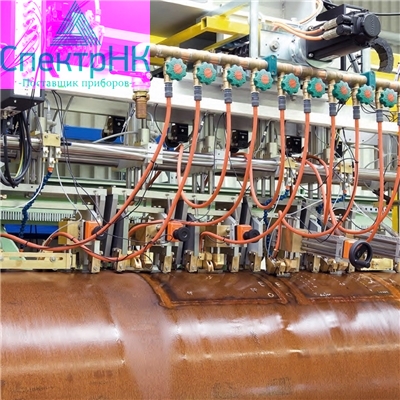

Ультразвуковые преобразователи также производят в компании KARL DEUTSCH и подбирают в зависимости от целей применения. Для котировочных систем используют иммерсионные преобразователи с обычной подачей ультразвука. Преобразователи устанавливают в акустические блоки с водоструйным соплом для полива. Контроль сварных соединений требует ввода ультразвука под углом, который зависит от толщины стенки и диаметра трубы. Угол струи воды (и, следовательно угол ввода ультразвука) можно плавно регулировать и точно настроить под все преобразователи. Акустические блоки перемещаются вдоль поверхности трубы. Направляющие элементы (полозья, брусья, ролики) и преобразователи нельзя изменять под диаметр трубы из-за контактного метода. Это обеспечивает короткое время переналадки и долгий срок службы механической установки.

Технические характеристики
