Автоматизированная установка ECHOGRAPH-RPSR

Автоматизированная установка ECHOGRAPH-RPSR - это система для ультразвукового контроля труб при их вращении по спирали. Установка относится к разделу каталога Ультразвуковые дефектоскопы.

Назначение и применение

Автоматизированные ультразвуковые установки такого типа применяют для неразрушающего контроля труб: поиска дефектов и измерения толщины стенки. Контроль выполняется без разрушения изделия, поэтому его используют на трубных производствах при проверке готовой продукции.

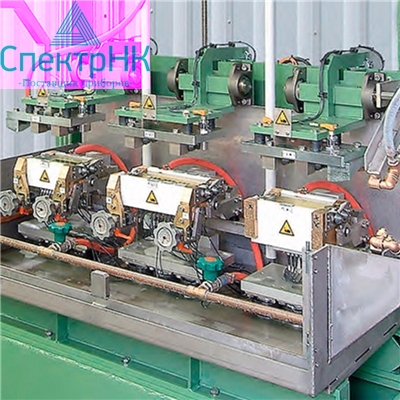

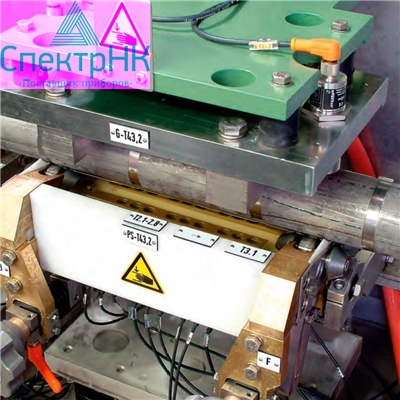

В установке ECHOGRAPH-RPSR труба совершает вращательно-поступательное движение, а ультразвуковые преобразователи с локальной иммерсионной ванной устанавливаются в нижней части трубы и остаются неподвижными. Контроль выполняется при частичном погружении трубы в воду. Преобразователи различной ориентации позволяют выявлять все виды дефектов, а также измерять толщину стенки.

Основные характеристики

• Метод контроля: ультразвуковой, при вращении трубы по спирали.
• Контроль выполняют три акустических блока по 5 направлениям.
• Диаметр контролируемых труб: от 15 мм до 610 мм.
• Способ контакта: частичное погружение трубы в локальную иммерсионную ванну.
• Задачи контроля: выявление всех видов дефектов и измерение толщины стенки.

Задача контроля при вращении - трассировка для высокой пропускной способности. Её решают специальные акустические блоки с несколькими преобразователями, зазоры между элементами в которых делают как можно более узкими.
