Автоматизированная система УСКТ-2

Автоматизированная система УСКТ-2

Установка УСКТ-2 предназначена для автоматизированного ультразвукового неразрушающего контроля бесшовных холоднодеформированных и теплодеформированных особотонкостенных труб из коррозионностойких сталей и сплавов с геометрическими параметрами:

• наружный диаметр: 5 - 30 мм;
• толщина стенки: от 0,2 мм;
• длина труб: 1,7 - 6 м.

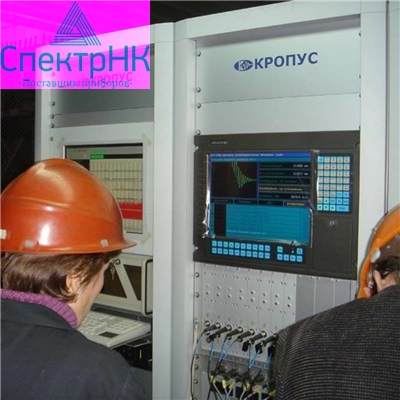

Электронная часть установки выполнена в 19" конструктиве в виде модульной системы на базе 8-ми канального дефектоскопа УПНК v.2. Обеспечивается измерение толщины стенки трубы (с функцией температурной компенсации измерений), измерение наружнего и внутреннего диаметров трубы, контроль продольных и поперечных дефектов.

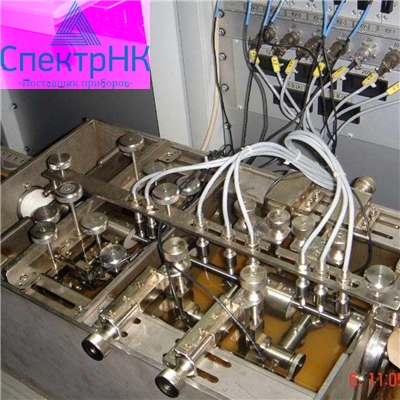

Акустической узел выполнен в виде иммерсионной ванны с преобразователелями, закрепленными в высокоточные устройства позиционирования, позволяющие производить регулировку положения ПЭП относительно объекта контроля.

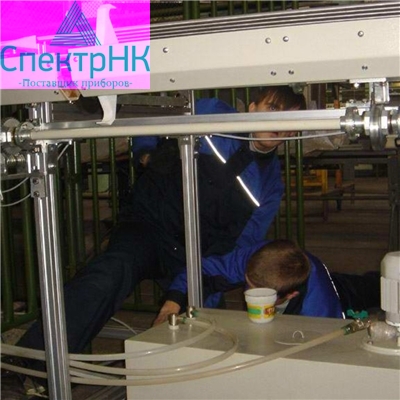

Подготовка и подача воды в иммерсионную ванну осуществляется специальной гидростанцией с системой водоподготовки.

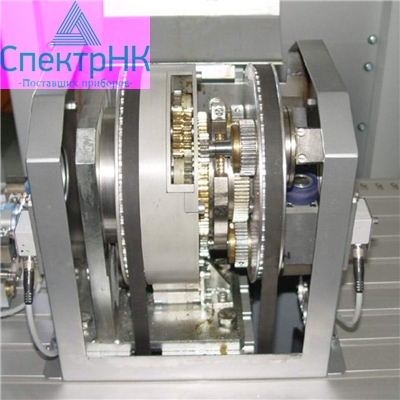

Линейное перемещение и вращение изделия обеспечивается двумя устройствами протяжки трубы, размещенными с двух сторон иммерсиооной ванны. При этом скорость вращения трубы и скорость подачи включается и регулируется раздельно.

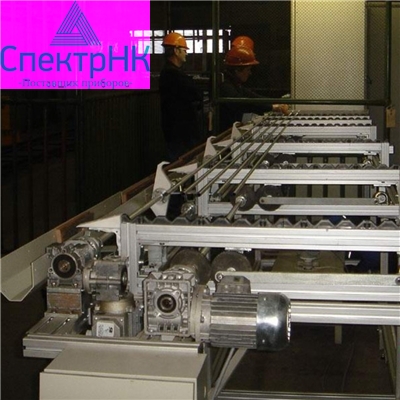

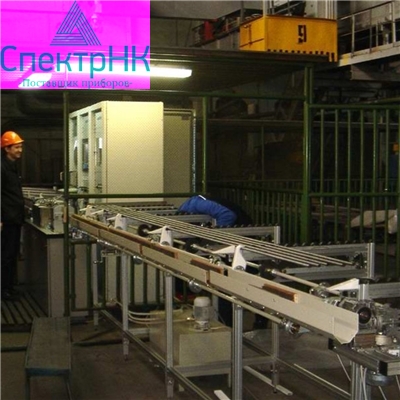

Установка снабжена автоматизированными устройствами загрузки и выгрузки изделий длиной до 6 метров.
