Автоматизированная система УКД-3М

Автоматизированная система УКД-3М

Система предназначена для ультразвукового автоматизированного контроля заготовок авиационных дисков.

Состав системы:

• ванна иммерсионная, с установленной планшайбой и столом для размещения образцов;
• система рециркуляции иммерсионной жидкости с регулировкой температуры;

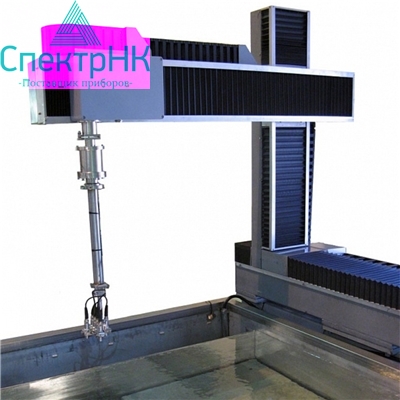

• 3-х координатный сканер;

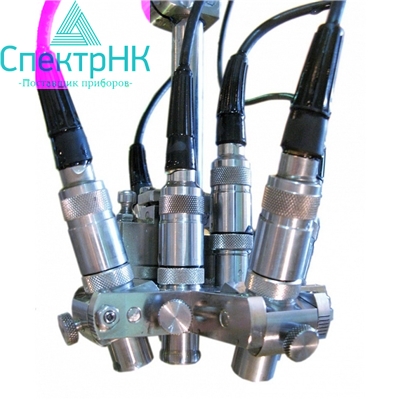

• блок установки УЗ преобразователей;
• шкаф электроавтоматики;
• измерительная часть (6-ти канальный ультразвуковой дефектоскоп серии УПНК).

Специальная система водоподготовки включает в себя насосную станцию и приемный бак, в котором установлена система поддержания заданной температуры жидкости.

Обеспечивается контроль заготовок дисков (без области переходов) диаметром до 800 мм, с толщиной от 6 до 150 мм и массой не более 300 кг.

Высокоточная поворотная платформа для установки дисков позволяет контролировать диски с наружным диаметром до 800 мм и высотой до 150 мм. Для упрощения загрузки/выгрузки дисков, УКД-3М поставляется в комплекте с системой слива иммерсионной жидкости. Для настройки и проверки чувствительности системы, в иммерсионной ванне предусмотрен стол для размещения рабочих образцов.

Основные параметры:

• Скорость вращения диска: 1 – 50 об/мин
• Диапазон перемещения по оси X: 1000 мм
• Диапазон перемещения по оси Y:  600 мм
• Диапазон перемещения по оси Z: 400 мм
• Точность позиционирования по осям: 0, 1 мм
• Точность позиционирования при вращении: 0,1°
• Дискретность перемещения: 0,01

Программное обеспечение позволяет пользователю задавать геометрические модели контролируемых дисков и определять параметры и режимы контроля для заданных поверхностей. После создания такой модели пользователь может выполнять автоматизированный контроль как всего диска, так и выбранного участка, с сохранением результатов сканирования для последующего анализа и печати.
