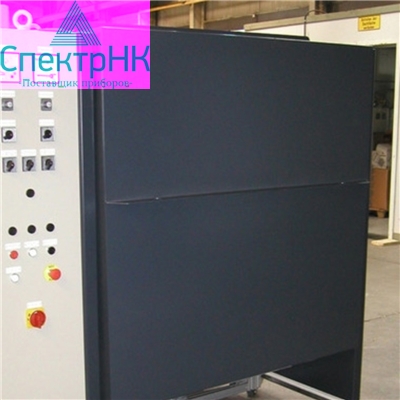

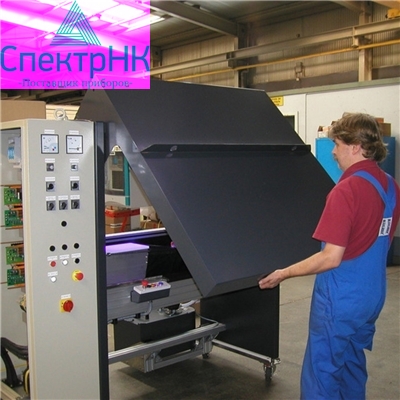

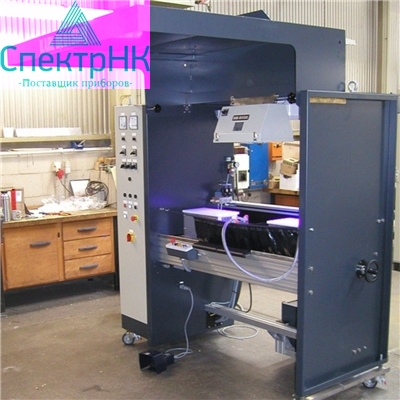

Автоматизированная система DEUTROFLUX UWE 600/900

Автоматизированная система DEUTROFLUX UWE 600/900 позволяет проводить высокопроизводительный контроль деталей длиной до 900 мм, диаметром до 400 мм и весом до 100 кг, в дневном и УФ-свете.

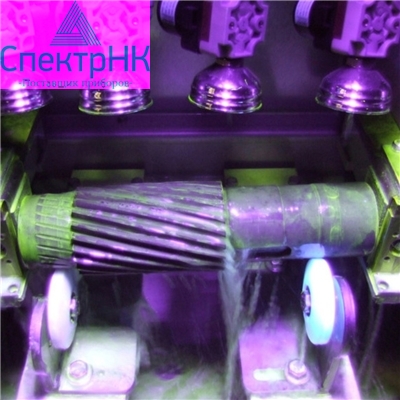

В UWE 900 используется инновационная технология автоматического полива и совместного комбинированного намагничивания деталей.

Параметры намагничивания:

  • продольное 14000 А/витков (при 2000 А);
  • циркулярное 2000 А с возможностью увеличения до 5000 А;
  • напряженность поля в зазоре электромагнита на расстоянии 500 мм - 200 А/см;
  • комбинированное.

Оснащен автоматизированной системой полива суспензии. Мобильный. Контроль и размагничивание в одной установке. Программируемый цикл контроля. Обеспечивает выявление продольных и поперечных дефектов по I классу чувствительности в соответствии с ГОСТ 21105-87.

Основными преимуществами этой технологии являются:

  • Качественное формирование индикаторного рисунка. Нет ограничений диаметра проверяемой детали. Размагничивание без переналадок.
  • Минимальное количество действий для проверки объекта контроля (в среднем 8 сек), благодаря высокому уровню автоматизации.
  • Индикаторный рисунок сохраняется полностью к моменту проведения визуального контроля. Выявление дефектов во всех направлениях.



Технические характеристики

  • Намагничивание: Продольное, циркулярное, комбинированное
  • Сила тока продольного намагничивания: 14 000 А/витков (при 2000 А)
  • Сила тока циркулярного намагничивания: до 5000 А
  • Регулировка тока: Бесконечно плавная
  • Напряжение холостого хода: 5 В
  • Напряжение системы управления: 24 В
  • Рабочий цикл: 40,00 %
  • Постоянный контроль тока с защитой от перегрева: Есть
  • Время рабочего цикла: 8 с
  • Размагничивание: Автоматическое
  • Постоянный контроль тока: Есть
  • Длина хода поджимного пневмо-цилиндра: 8 мм
  • Двуручный контроль безопасности: Есть
  • Максимальная длина контролируемой детали: 900 мм
  • Максимальный диаметр детали: O400 мм
  • Привод правого контактной головки: Автоматический
  • Ножной педальный включатель: Есть
  • Розетки для ручных УФ-светильников: 2 шт.

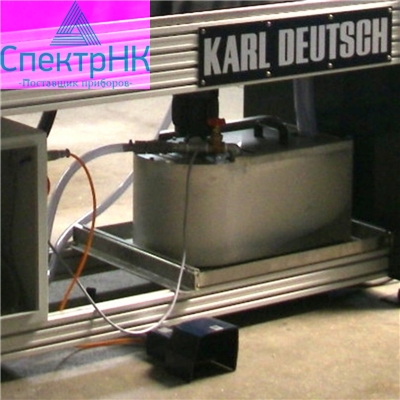

Система рециркуляции суспензии:

  • Емкость бака: 40 л
  • Производительность: 228 л/мин
  • Мощность помпы: 0,78 кВт
  • Запуск: Автоматический (с поджимом детали и запуском намагничивания)
  • Распылители: С пневматическими переключателями
  • Шланг для ручного полива и перемешивания: Есть

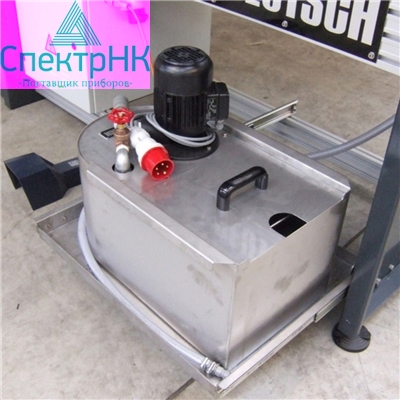

  • Контейнер выполнен из нержавеющей стали и имеет выдвигающуюся платформу для удобной очистки.
  • Бак оборудован циркуляционным насосом с системой фильтрации и не имеет острых углов в рабочей зоне дефектоскописта.

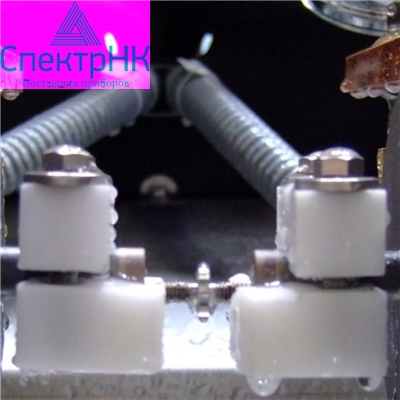

  • Фиксаторы для мелких деталей.

Требования к подключению и габариты:

  • Давление сжатого воздуха: 4 — 6 бар
  • Электропитание: 400 В, 3 фазы, 50 Гц
  • Мощность: 28 кВт
  • Габаритные размеры (ДхШхВ): 2512 x 825 м x 1821 мм
  • Вес: 780 кг

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
