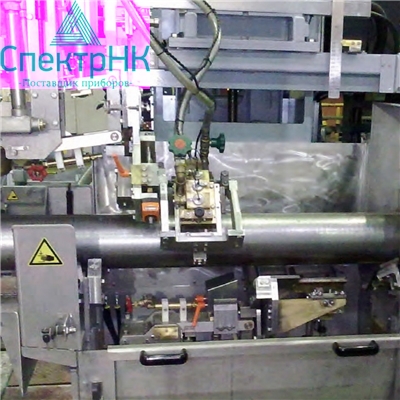

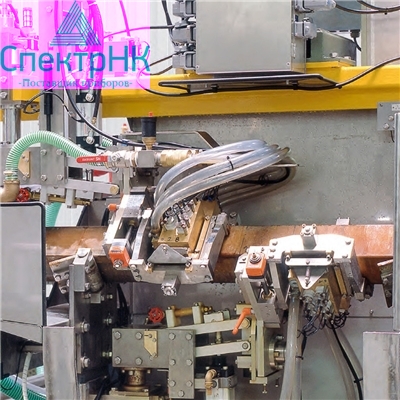

Контроль осуществляется 4-мя блоками неподвижных датчиков при поступательном движении объекта контроля.

Данная система ультразвукового контроля предназначена для контроля заготовок круглого и квадратного сечения с той же самой механической установкой. Количество преобразователей и форма акустического блока оптимизированы по отношению к геометрии заготовки и критериям контроля.

Главной особенностью данной системы контроля заготовок является контактный метод. Для контакта ультразвука применяют направленную струю воды (иммерсионный способ), которая практически не способствует изнашиванию акустических блоков и позво­ляет за короткое время менять заготовки различных диаметров.

Расстояние между зондом и поверхностью заготовки составляет порядка нескольких сантиметров, поэтому срок службы преобразователей особенно долог. Вместо раздельно-совмещённых преобразователей (которые применяются для контакта с зазором в старых системах контроля) используются иммерсионные датчики с большой пропускной способностью. В сочетании с электронной регулировкой амплитуды расстояния (DAC), система обеспечивает равномерную чув­ствительность контроля для обнаружения дефектов различной глубины.

Система ECHOGRAPH-KNPS имеет прочную конструкцию. Акустические блоки перемещаются вдоль профиля при помощи полозьев и роликов. Большие отклонения по геометрии и допустимые отклонения размера могут быть компенсированы с этой установкой. Во время стандартной работы системы, акустические блоки пневматически опускаются и поднимаются для каждого образца. Время опущения и подъема можно точно отрегулировать в соответствии с расположением и скоростью измерения заготовок. Поэтому механизм не могут повредить выступающие заусенцы или деформировать концы образца.

Круглые и квадратные профили можно контролировать при помощи данной системы контроля. Переключение осуществляется за счёт быстрой замены акустических блоков.
