Аппаратура нахождения трасс и повреждения изоляции АНТПИ

Аппаратура нахождения трасс и повреждения изоляции (АНТПИ) предназначена для определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, а также для проверки изоляции трубопроводов.

АНТПИ служит для трассировки и определения места повреждения скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса, газопровод). Особенностью аппаратуры является компактность, значительная мощность сигнального генератора и высокая чувствительность поискового селективного приемника.

Приборы комплекта выполнены на современной элементной базе (микропроцессоры) и обеспечивают эксплуатацию при температуре от - 20 до + 40°С и относительной влажности не более 80% при 20°С.

Номинальные значения и количество рабочих частот генератора сигнального могут быть заказаны потребителем.

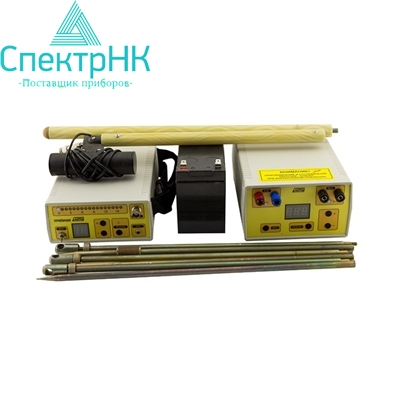

Комплект поставки

№	Наименование	Количество

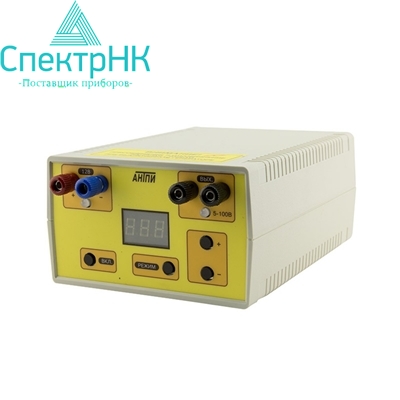

1.	Генератор поисковый АНТПИ	1шт.
2.	Провод (двойной) подключения генератора к источнику питания (2 м)	1шт.
3.	Провод подключения генератора к объекту обследования и устройствам заземления (4 м)	2шт.
4.	Клипса контактная магнитная	1шт.

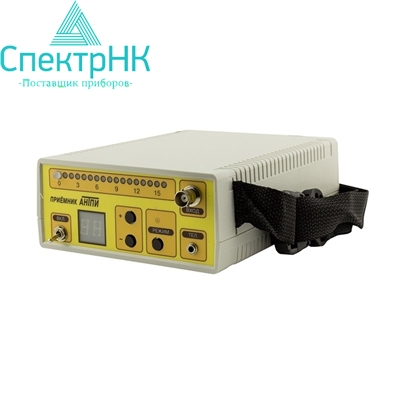

5.	Приемник поисковый АНТПИ	1шт.

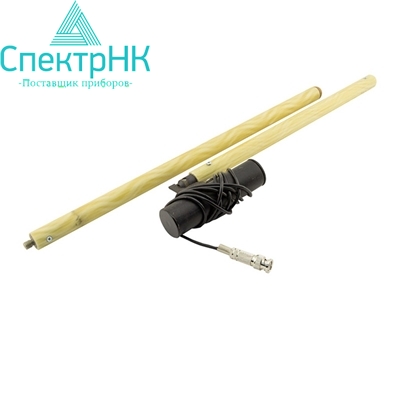

6.	Антенна электромагнитная	1шт.

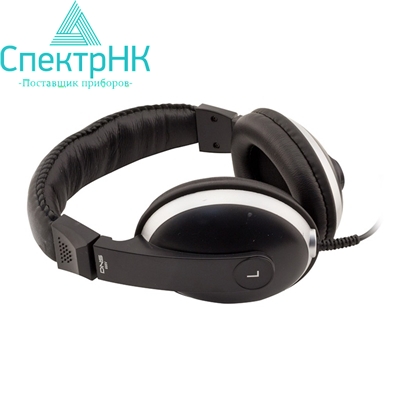

7.	Телефоны головные	1шт.

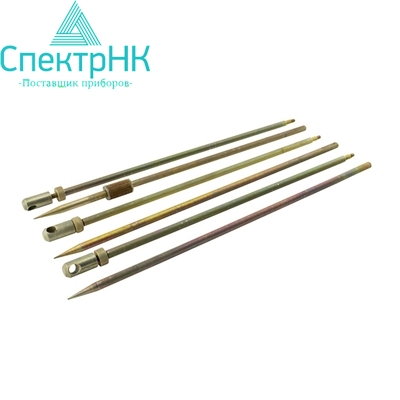

8.	Штырь сигнальный (со вставкой)	1шт.
9.	Штырь заземления	1шт.

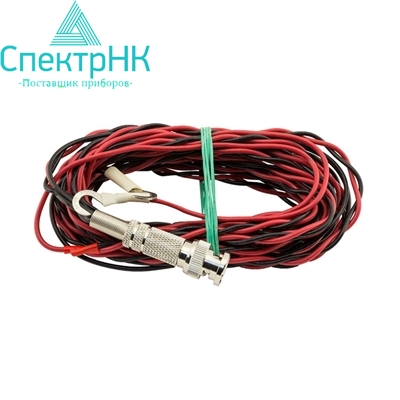

10.	Провод сигнальный (свитый) подключения к приемнику штыря сигнального (5 м) и штыря заземляющего (1 м)	1шт.
11.	Рамка электромагнитная излучающая*	1шт.
12.	Провод с вилкой подключения рамки излучающей к генератору (двойной, 1 м)*	1шт.

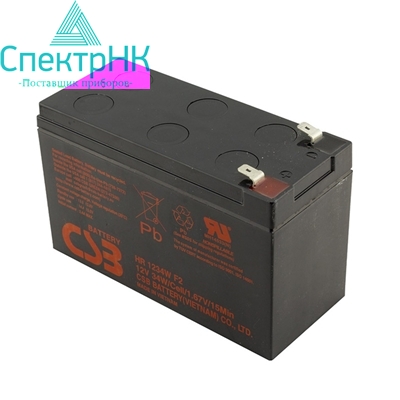

13.	Аккумулятор 12В	1шт.

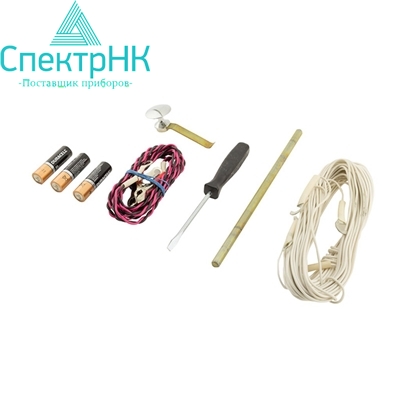

14.	Элемент питания типа 316 (AA/LR6)	3шт.

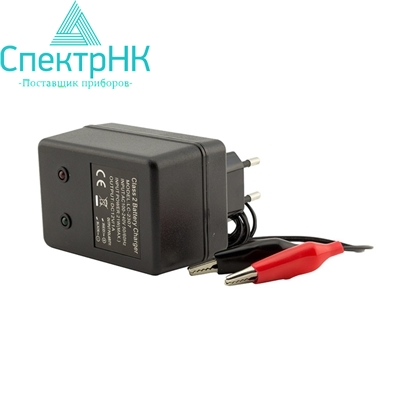

15.	Зарядное устройство	1шт.
16.	Отвертка	1шт.
17.	Паспорт, инструкция по эксплуатации и техническое описание	1шт.

*поставляются по дополнительному заказу

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Компактный, высокочувствительный и мощный прибор АНТПИ обеспечит быстрый поиск трасс и всех дефектов изоляции, необходим для трассировки и нахождения мест поломок скрытых литейно-протяженных конструкций из проводящих ток материалов. Устройство выполнено на основе современной элементной базы (микропроцессоров) и очень точно определяет расположение неисправностей даже при нахождении приемника на расстоянии более 3 км от места подключения генератора. Среди достоинств стоит отметить легкость аппаратуры, автоматическое погасание цифрового индикатора в целях уменьшения объема электропотребления. Присутствует возможность настройки и регулирования конфигураций устройства, таких как: уровень чувствительности, контроль сигнала световой или звуковой индикаций при поиске нарушений целостности изоляции, также возможен мониторинг питающего напряжения приемника и сигнализация разряда источников питания.

АНТПИ очень надежен и отлично проявляет себя даже при жестких условиях эксплуатации: резких перепадах температур, влажности и вибрации при транспортировке. Аппаратура также имеет встроенную функцию автоматического отключения преобразователя генератора при превышении напряжения питания источника энергии, что благоприятно сказывается на сроках использования.

Светодиодная шкала приемника загорается сразу после установки электродов в грунт, что значительно увеличивает скорость перемещения операторов по трассе. Возможно осуществление подачи мигающих сигналов светодиода при недопустимом уровне разряда, если питание осуществляется от батареи, что тоже является плюсом комплекта. Непосредственно к базовому набору АНТПИ прилагаются зарядное устройство вместе с самим аккумулятором и сумка-кейс для максимально удобного использования.

Технические характеристики

Генератор сигнальный

№	Наименование	Значение
1.	Частота сигнала на выходе генератора, Гц*	1024±1; 8192±8
2.	Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения, мсек.	750±5
3.	Длительность времени генерации напряжения сигнальной частоты, мсек	250±2
4.	Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке при частоте сигнала 1024Гц и напряжении питания 12В, не менее, Вт	70
5.	Выходная мощность генератора регулируется	5-ю ступенями от 0 до 100%
6.	Максимальная амплитуда напряжения в импульсе генерации (при напряжении питания 12В на омической нагрузке 1кОм), не менее, В	100
7.	Продолжительность работы генератора на омическую нагрузку сопротивлением от нуля (КЗ), до бесконечности (холостой ход)	не ограничивается
8.	Напряжение питания генератора, В	10–15
9.	Габаритные размеры генератора, мм, не более	140x80x200
10.	Масса генератора, кг, не более	1

* по желанию Заказчика номинальные значения и количество рабочих частот генератора может быть изменено

Приемник селективный

№	Наименование	Значение
1.	Центральные частоты полосы пропускания приемника, Гц*	100±0,5; 1024±5; 8192±40
2.	Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее	45
3.	Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, мкВ, не менее	20
4.	Входное сопротивление усилителя приемника в режиме обследования изоляции, МОм, не менее	6
5.	Динамический диапазон приемника при полном отклонении стрелки шкального прибора, дБ, не менее	90
6.	Напряжение питания приемника (три элемента типа 316, размер «АА»), В	3,3...5
7.	Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), мА, не более	40
8.	Габаритные размеры приемника, мм, не более	200x140x60
9.	Масса приемника (без элементов питания), кг, не более	0,3

*по желанию Заказчика номинальные значения и количество рабочих частот приемника может быть изменено

Технические характеристики аппаратуры

№	Наименование	Значение
1.	Минимальная площадь определяемого повреждения изоляции газопровода, не менее, мм²:
	— строящегося	1
	— эксплуатируемого	10
2.	Точность определения места повреждения изоляции газопровода, м	±0,5
3.	Радиус действия при проверке изоляции трубопровода, м:
	— строящегося	2000
	— эксплуатируемого	500
4.	Максимально определяемая глубина заложения трубопровода, м	10
5.	Точность определения оси трассы газопровода и электрического кабеля, м	±0,1

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
