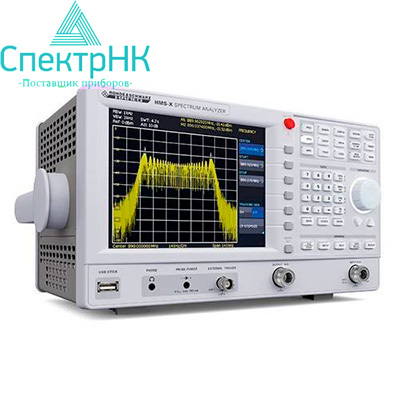

Анализатор спектра Rohde & Schwarz HMS-X
|
|
|
|
|
|
Гарантия производителя
Производитель: Rohde & Schwarz
Доставка по Казахстану
Артикул: s05475Цену уточните у менеджера
Анализатор спектра R&S HMS-X представляет собой недорогой, компактный и функциональный измерительный прибор, который пригодится всем разработчикам электронной аппаратуры, специалистам, осуществляющими ремонт, диагностику и техническое обслуживание.
Отличительной особенностью данной модели является возможность поиска излучаемых помех при предварительном анализе на ЭМС — электромагнитную совместимость. Вне зависимости от модификации и комплектации анализатор спектра R&S HMS-X способен также измерять амплитудно-частотные характеристики (АЧХ). Это существенно расширяет сферу его применения. Для этого должна быть активирована функция следящего генератора.
В настоящее время под названием Rohde & Schwarz HMS-X выпускаются четыре модификации анализаторов спектра, отличающиеся между собой функциональными возможностями и техническими характеристиками:
- Базовая модель HMS-X - частота 1,6 ГГц, стандартный набор опций.
- Расширенная комплектация модель HMS-3G – частота до 3ГГц.
- HMS-EMC – функция активации предусилителя и полос ПЧ для ЭМС.
- HMS-TG - функции активации следящего генератора.
Большое количество встроенных интерфейсов для подключения к ПК обеспечивают удобный и эффективный обмен данными. Универсальное программное обеспечение существенно облегчает интерпретацию полученных данных и упрощает составление отчётов или документирование измерений. Возможность установки огромного количества дополнительных аксессуаров, например, различных пробников, превращает анализатор спектра R&S HMS-X в идеальный прибор для решения самого широкого круга задач, включая:
- испытания на ЭМС;
- диагностику и измерения в различных системах беспроводной передачи данных, распространённых сегодня:
- UMTS;
- GSM;
- TETRA;
- DVBT;
- Bluetooth;
- WLAN и так далее.
Большой жидкокристаллический дисплей 6,5" и эргономичная панель управления обеспечивают удобство эксплуатации. Имеется встроенный АМ – и ЧМ – демодулятор, сигнал транслируется через наушники или динамик. 3 USB-выхода позволяют подключать анализатор спектра сигнала HMS-X к принтеру для мгновенной печати результатов исследований. Имеется возможность дистанционного управления прибором при помощи протокола IEEE-488 (GPIB) или сдвоенного интерфейса Ethernet/USB.
Немецкая компания Rohde & Schwarz является одним из ведущих мировых производителей измерительного оборудования и радиокоммуникационных приборов. Вы можете быть уверены, что каждый анализатор спектра сигнала прослужит вам верой и правдой в течении длительного времени. Купить анализатор спектра R&S HMS-X целесообразно благодаря его универсальности и возможности применять для поиска и наблюдения за сигналами, а также анализа их временных и частотных характеристик.
Технические характеристики
HMS-XЧастотные характеристикиДиапазон частотЧастотомер (требуется HMS-EMC)Диапазон установки полосы обзораСпектральная чистота, фазовый шум SSBВремя разверткиПолосы пропускания (-3 дБ)Погрешность установки полос пропусканияПолосы пропускания (-6 дБ)Полосы видеофильтраАмплитудные характеристикиЧастотомер (требуется HMS-EMC)Диапазон, свободный от интермодуляционных искаженийDANL(средний уровень собственных шумов)Собственные паразитные составляющиеВходные паразитные составляющиеГармонические искаженияОтображение уровняМаркер/дельта-маркерВходы/ВыходыВыход следящего генератора (СГ) требуется опция HMS-TGПрочие параметры
| Основной блок HMS-X | 100 кГц…1,6 ГГц |
| с опцией HMS-3G | 100 кГц…3 ГГц |
| Температурная стабильность | ±2×10-6(0…30°C) |
| Погрешность опорного генератора | ±1×10-6(за год) |
| Разрешение | 1 Гц |
| Погрешность | ±(частота x погрешность опорной частоты) |
| Основной блок HMS-X | 0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц |
| с опцией HMS-3G | 0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц |
| отстройка 30 кГц | <-85 дБн/Гц (с опцией HMS-EMC) |
| (500 МГц, +20…30°C) | |
| отстройка 100 кГц | <-100 дБн/Гц |
| (500 МГц, +20…30°C) | |
| отстройка 1 МГц | <-120 дБн/Гц |
| (500 МГц, +20…30°C) | |
| Полоса обзора = 0 Гц | 20 мс…100 с |
| Полоса обзора > 0 Гц | 20 мс…1000 с, мин. 20 мс/600 МГц |
| Основной блок HMS-X | 10 кГц…1 МГц с шагом 1–3, 200 кГц |
| с опцией HMS-EMC | 100 Гц…1 МГц с шагом 1–3, 200 кГц |
| ≤300 кГц | тип. ±5% |
| 1 МГц | тип. ±10% |
| Основной блок HMS-X | 9 кГц, 120 кГц, 1 МГц |
| с опцией HMS-EMC | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Основной блок HMS-X | 1 кГц…1 МГц с шагом 1–3 |
| с опцией HMS-EMC | 10 Гц…1 МГц с шагом 1–3 |
| Отображаемый диапазон | от среднего уровня собственных шумов до +20 дБмВт |
| Диапазон измерений | тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт |
| Макс. допустимый уровень пост. напряжения на ВЧ-входе | 80 B |
| Максимальная мощность | 20 дБмВт, 30 дБмВт на ≤3 минуты |
| на ВЧ-входе | |
| Разрешение | 1 Гц |
| Погрешность | ±(частота x погрешность опорной частоты) |
| Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) | тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) |
| (расст. между сигналами ≤ 2 МГц) | тип. 60 дБ (+10 дБмВт TOI) |
| (расст. между сигналами >2 МГц) | тип. 66 дБ (тип. +13 дБмВт TOI) |
| (RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) | -95 дБмВт (тип. -104 дБмВт) |
| (RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) | с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) |
| с предусилителем | тип. -124 дБмВт (требуется опция HMS-EMC) |
| (оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) | <-80 дБмВт |
| (ур. смесит. ≤-40 дБмВт, отстройка >1 МГц) | тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G)) |
| (ур. смесит. -40 дБмВт) | тип. -60 дБн |
| Опорный уровень | -80…+20 дБмВт с шагом 1 дБ |
| Отображ. диапазон | 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC) |
| Логарифмич. масштаб | дБмВт, дБмкВ, дБмВ |
| Линейный масштаб | Процент от опорного уровня (с опцией HMS-EMC) |
| Измеренные кривые | 1 кривая и 1 кривая из памяти |
| Математические опера ции над кривыми | A-B (кривая – сохраненная кривая), B-A |
| Детекторы | Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC) |
| Погрешность измерения уровня | <1,5 дБ, тип. 0,5 дБ |
| (от оп. уровня до оп. уровня - 50 дБ, 20…30°C) | |
| Количество маркеров | 8 |
| Маркерные функции | пиковый уровень, след. пик, минимум, центральная |
| частота = частота маркера, частота, опорный уровень | |
| = уровень маркера, все маркеры -на пики | |
| Виды маркеров | обычный (уровень и лог.), дельта-маркер, шумовой маркер |
| с опцией HMS-EMC | обычный (лин.), частотомер |
| ВЧ-вход | гнездо N-типа |
| Входной импеданс | 50 Ом |
| КСВН (10 МГц…1 ГГц/3 ГГц) | тип. <1,5 |
| Тип разъёма | гнездо N-типа |
| Выходной импеданс | 50 Ом |
| Диапазон частот | 5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G) |
| Выходной уровень | -20…0 дБмВт, с шагом 1 дБ |
| Вход сигнала запуска и внешней | гнездо BNC, выбираемое |
| оп. частоты | |
| Напряжение запуска | TTL |
| Опорная частота | 10 МГц |
| Опорный уровень (50 Ом) | 10 дБмВт |
| Напряжение питания | 6 В пост. тока, макс. 100 мА |
| для пробников поля | (DIN-разъем, 2,5 мм) |
| Аудиовыход (наушники) | 3,5 мм DIN-разъем |
| Демодуляция | АМ и ЧМ (встроенный громкоговоритель) |
| Дисплей | Цветной TFT-дисплей 16,5 см (6,5“) |
| Сохранение/ | 10 наборов настроек прибора |
| вызов из памяти | |
| Режим запуска | ждущий, однократный, внешний |
| с опцией HMS-EMC | по видеосигналу |
| Интерфейсы | Сдвоенный интерфейс USB/RS-232 (HO720), USB-носитель (передняя панель), USB-принтер (задняя |
| панель), DVI-D для внешнего монитора | |
| Питание | 105…253 В, 50/60 Гц, CAT II |
| Потребляемая мощность | макс. 40 Вт при 230 В, 50 Гц |
| Степень защиты | Класс безопасности I (EN61010-1) |
| Диапазон рабочих температур | +5…+40°C |
| Диапазон температур хранения | -20…+70°C |
| Отн. влажность | 5…80% (без конденсации) |
| Габариты (Ш x В x Г) | 285 x 175 x 220 мм |
| Масса | 3,6 кг |
