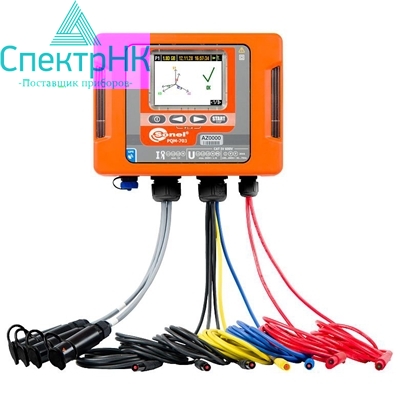

Анализатор параметров качества электрической энергии PQM-703

PQM-703 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-703 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Отличительные особенности:

  • полное соответствие классу А;
  • регистрация переходных процессов до 8 кВ (частота до 10 МГц). Минимальная длительность захвата переходного процесса — 650 нс.;
  • регистрация сигналов управления;
  • GPS модуль для синхронизации времени;
  • GSM модуль для обмена данными (настройки, управление, считывание данных);
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC);
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cos?, tg?;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока;
  • до 50-й интергармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограммы тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis 4 — приложение, необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

  • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  • Установка параметров трансформаторов напряжения и/или тока.
  • Выбор периода усреднения.
  • Расписание запуска и остановки регистрации.
  • Установка типа токоизмерительных клещей.
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  • Режим измерения в реальном времени
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Комплект поставки

Количество

Адаптер для подключения к однофазной сети AZ-1

1

Антенна GPS

1

Беспроводной интерфейс OR-1 (USB)

1

Зажим «Крокодил» изолированный голубой K02

1

Зажим «Крокодил» изолированный жёлтый K02

1

Зажим «Крокодил» изолированный красный K02

2

Зажим «Крокодил» изолированный черный K01

3

Кабель последовательного интерфейса USB

1

Комплект для фиксации ремней

1

Набор для монтажа на DIN-рейке

1

Ремни для крепежа на столбе (2 шт)

1

Соединитель электрический - адаптер AC-16

1

Соединитель электрический — адаптер магнитный модель AM-4

1

Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1

1

Футляр пластиковый XL2

1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики

Параметр

Диапазон измерений и условия

Разрешение

Предел допускаемой абсолютной погрешности измерения

Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)

10%?Unom ? URMS ? 150%?Unom
для Unom ? 64 В

0,01%?Unom

± 0,001 Unom

Частота переменного тока f

От 40,00 Гц до 70,00 Гц
для 10%?Unom ? URMS ? 200%?Unom

0,01 Гц

± 0,01 Гц

Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)

От 0 до 200% Unom

0,01%?Unom

±0,0005?Unom
(UH, h изм <0,01?Unom)
±0,05?UH, h изм
(UH, h изм ?0,01?Unom

Среднеквадратическое значение интергармонических составляющих напряжения UC, i(i = 1..50)

От 0 до 200% Unom

0,01%?Unom

±0,0005?Unom
(UC, i изм <0,01?Unom)
±0,05?UH, h изм
(UC, i изм ?0,01?Unom

Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)

От 0 до 100,0%
(для URMS > 1%?Unom)

0,1%

±0,05?THDUизм

Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50)

От 0 до 100,0%
(для URMS > 1%?Unom)

0,1%

±0,05?THDUизм

Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS

Без использования клещей

От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В

0,01% Inom

± 0,001%?Inom

С гибкими клещами F-1, F-2, F-3

От 1 А до 3000 А (~) (10000 АP-P)

0,01%?Inom

± 0,01?IRMS изм
± 0,02?IRMS изм
(с учетом доп. погрешности от положения)

С измерительными клещами C-4

От 0,1 А до 10 А (~)
От 10 А до 50 А (~)
От 50 А до 200 А (~)
От 200 А до 1000 А (~)
От 1000 А до 1200 А (~)
(3600 АP-P)

0,01%?Inom

± (0,03 ? IRMS изм + 0,1 А)
± 0,03 ? IRMS изм
± 0,015 ? IRMS изм
± 0,0075 ? IRMS изм
± 0,005 ? IRMS изм

С измерительными клещами C-6

От 0,01 А до 0,1 А (~)
От 0,1 А до 1 А (~)
От 1 А до 12 А (~)
(36 АP-P)

0,01%?Inom

± (0,03?IRMS изм + 1 mА)
± 0,025?IRMS изм
± 0,01?IRMS изм

С измерительными клещами C-7

От 0,01 А до 100 А (~) (360 АP-P)

0,01%?Inom

± (0,005?IRMS изм + 0,02 А)

Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50)

В зависимости от типа используемых клещей (см. характеристики IRMS)

0,01%?Inom

±0,0015?Inom
(IH, h<0,03?Inom)
±0,05?IH, h

( IH, h?0,03?Inom)

Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50)

В зависимости от типа используемых клещей (см. характеристики IRMS)

0,01%?Inom

±0,0015?Inom
(IC, i<0,03?Inom)
±0,05?IC, i

( IC, i?0,03?Inom)

Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)

От 0 до 100,0%
(для IRMS > 1%?Inom)

0,1%

± 0,05?THDIизм

Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50)

От 0 до 100,0%
(для IRMS > 1%?Inom)

0,1%

± 0,05?THDIизм

Активная мощность P и активная энергия EP

80%?Unom ? URMS ? 120%?Unom
1%?Inom ? IRMS ? Inom

Зависит от Unom и Inom

± 0,01 ? ? P(Ep)изм

Реактивная мощность Q и реактивная энергия EQ

80%?Unom ? URMS ? 120%?Unom
2%?Inom ? IRMS ? Inom

Зависит от Unom и Inom

± 0,01 ? ? Q(EQ)изм

Полная мощность S и полная энергия ES

80%?Unom ? URMS ? 120%?Unom
2%?Inom ? IRMS ? Inom

Зависит от Unom и Inom

± 0,01 ? ? S(ES)изм

Коэффициент мощности PF

От 0 до 1,00
Для 50%?Unom ? URMS ? 150%?Unom
10%?Inom ? IRMS ? Inom

0,01

± 0,03

Активная и реактивная мощность гармоник

80% Unom ? URMS < 120% Unom
5% Inom ? IRMS ? Inom

Зависит от Unom и Inom

Коэффициент сдвига фаз cos? (DPF)

От 0 до 1,00
Для 50%?Unom ? URMS ? 120%?Unom
10%?Inom ? IRMS ? Inom

0,01

± 0,03

Угол сдвига фаз между напряжением и силой тока ?U, I

От -180,0° до +180,0°

0,01°

± 1°

Кратковременная доза фликера Pst

От 0,20 до 10,00
Для URMS ? 80%?Unom

0,01

± 0,05?Pstизм

Длительная доза фликера Plt

От 0,20 до 10,00
Для URMS ? 80%?Unom

0,01

± 0,05 ?Pltизм

Угол сдвига фаз напряжений ?U

От -180,0° до +180,0°

0,01°

±1°

Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1

От 0,0% до 20,00%
80%?Uном ? URMS? 150%?Uном

0,1%

± 0,15 %

Угол сдвига фаз силы токов ?I

От -180,0° до +180,0°

0,01°

± 1°

Управляющие сигналы сети

От 5 до 3000 Гц

0,01 Гц

± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh

Переходные процессы (10 МГц)

±6000 В

5 В

±(5% + 25 В)

  • URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
  • IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
  • Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
  • Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
  • K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
  • h – порядковый номер гармоники;
  • UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
  • IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
  • THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
  • THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
  • P(Ep)изм - измеренное значение активной мощности (активной энергии);
  • Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
  • S(ES)изм - измеренное значение полной мощности (полной энергии);
  • Pst изм - измеренное значение кратковременной дозы фликера;
  • Plt изм - измеренное значение длительной дозы фликера.

Таблица сравнения

Параметр

PQM-701Z

PQM-702

PQM-703

PQM-710

PQM-711

Степень защиты корпуса

IP65

IP65

IP65

IP65

IP65

Встроенный подогрев

+

+

+

+

+

Дисплей

Сегмен-тированный светодиодный

ЖК-цветной
320x240, 3.5 дюйма

ЖК-цветной
320x240, 3.5 дюйма

ЖК-цветной
320x240, 3.5 дюйма

ЖК-цветной
320x240, 3.5 дюйма

Количество входов напряжения

5 (L1, L2, L3, N. PE)

5 (L1, L2, L3, N. PE)

5 (L1, L2, L3, N. PE)

5 (L1, L2, L3, N. PE)

5 (L1, L2, L3, N. PE)

Количество входов тока

4 (L1, L2, L3, N)

4 (L1, L2, L3, N)

4 (L1, L2, L3, N)

4 (L1, L2, L3, N)

4 (L1, L2, L3, N)

Аккумулятор

Li-ion 6,9 А•ч

Li-ion 4,5 А•ч

Li-ion 4,5 А•ч

Li-ion 4,5 А•ч

Li-ion 4,5 А•ч

Время работы с аккумуляторным питанием

до 5 часов

до 6 часов

до 6 часов

до 6 часов

до 6 часов

Вход питания/зарядка

Отдельный вход

Отдельный вход

Отдельный вход

Отдельный вход

Отдельный вход

Интерфейсы

USB, 921,6 Кбит/c, оптически изолированный;

встроенный радиомодуль 433 МГц, 57,6 Кбит/c

USB, 921,6 Кбит/c, оптически изолированный;

встроенный радиомодуль 433 МГц, 57,6 Кбит/c;

встроенный GSM модем 5,76 / 7,2 Мбит/c

USB, 921,6 Кбит/c, оптически изолированный;

встроенный радиомодуль 433 МГц, 57,6 Кбит/c;

встроенный GSM модем 5,76 / 7,2 Мбит/c

USB, 921,6 Кбит/c, оптически изолированный;

Wi-Fi;

встроенный GSM модем 5,76 / 7,2 Мбит/c

USB, 921,6 Кбит/c, оптически изолированный;

Wi-Fi;

встроенный GSM модем 5,76 / 7,2 Мбит/c

Встроенный GPS-приемник

-

+

+

+

+

Память

SD карта 2 Гб

Встроенная - 8 Гб, расширение до 32 Гб

Встроенная - 8 Гб, расширение до 32 Гб

Встроенная - 8 Гб, расширение до 32 Гб

Встроенная - 8 Гб, расширение до 32 Гб

Класс защиты

III 1000V/IV 600V

IV 600V

IV 600V

IV 600V

IV 600V

Габаритные размеры, мм

243x218x122

200x180x77

200x180x77

200x180x77

200x180x77

Масса, кг

2,1

1,6

1,6

1,6

1,6

Класс анализатора

A (нет интергармоник, GPS)

A

A,
регистрация переходных процессов

A

A,
регистрация переходных процессов

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
