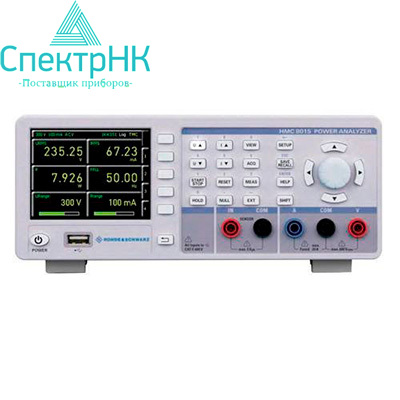

Анализатор мощности Rohde & Schwarz HMC8015

Анализатор электропитания R&S®HMC8015 – это первый компактный прибор для измерения мощности переменного/постоянного тока и определения характеристик тока в режиме ожидания, позволяющий выполнять измерения без использования дополнительных инструментов, таких как компьютер или удаленная инфраструктура. Наряду с возможностью численного и графического представления результатов с помощью 26 ключевых параметров прибор обладает высокой производительностью и поддерживает протоколы испытаний на соответствие стандартам IEC62301, EN50564 и EN61000-3-2.

Анализатор электропитания является единственным в своем классе прибором, обеспечивающим графическое представление результатов анализа гармоник (до 50-й гармоники) в логарифмическом масштабе. Кроме того, в нем реализована уникальная конфигурируемая пользователем двухканальная функция построения графика тренда для измеряемых величин U, I, P, S, Q, F и др. Диапазон измерения 5 В обеспечивает недостижимый ранее уровень разрешения для измерений параметров электропитания и энергии, выполняемых разработчика-ми встраиваемых систем.

Анализатор электропитания R&S®HMC8015 также устанавливает новые стандарты в части протоколирования результатов. Он обеспечивает одновременное отображение до 10 измеряемых величин, которые выбираются пользователем, с частотой обновления 10 измерений в секунду. Функция протоколирования результатов позволяет сохранять полученные данные с временными метками в формате CSV в течение практически неограниченного временного интервала. Содержимое экрана также может быть сохранено на флэш-накопитель USB по нажатию кнопки в любой момент времени.

Функция отбраковки позволяет пользователям контролировать различные измеряемые величины либо на экранеприбора, либо на внешнем устройстве, подключенном к аналоговому/цифровому выходу на задней панели анализатора электропитания. Функция измерения пускового тока обеспечивает захват и графическое отображение осциллограмм пускового тока и напряжения.

Стандартный аппаратный интегратор прибора обладает высокой точностью, позволяет проводить непрерывный анализ параметров энергопотребления и рассчитывает значения Вт·ч и А·ч с учетом полярности. Дополнительный вход датчика для токового пробника или шунта позволяет расширить диапазон измерения тока анализатора. При необходимости может быть включен трехкаскадный фильтр в цепи тока и напряжения системы сбора данных.

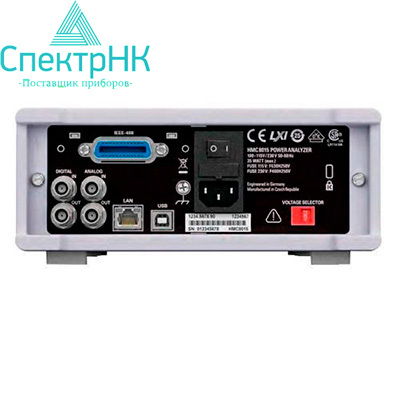

Анализатор электропитания, соответствующий стандарту LXI-Core 1.4, поддерживает возможность дистанционного управления по интерфейсу Ethernet, USB или GPIB(R&S®HMC8015-G). Команды дистанционного управления полностью основаны на стандарте SCPI. Для обмена данными по USB реализована поддержка виртуального COM-порта и класса контрольно-измерительного оборудования (TMC). Бесплатные пакеты драйверов для LabVIEW, LabWindows/CVI, VXI и IVI.net обеспечивают быструю и беспроблемную интеграцию прибора R&S®HMC8015 в существующие системы.

Основные особенности

• Диапазон измерения параметров электропитания: от50 мкВт до 12 кВт
• Полоса частот аналогового сигнала: от 0 до 100 кГц
• Частота дискретизации: 500 тыс. отсчетов/сек
• 16?битное разрешение для тока и напряжения
• Основная погрешность: 0,05 %
• 26 различных функций измерения и математическихфункций

Технические характеристики
