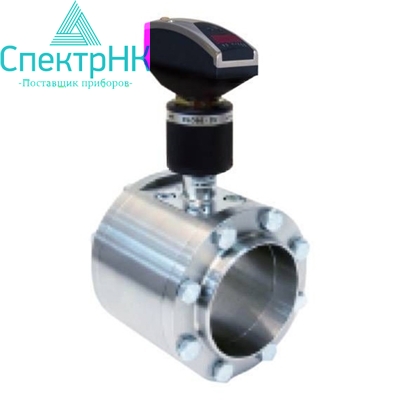

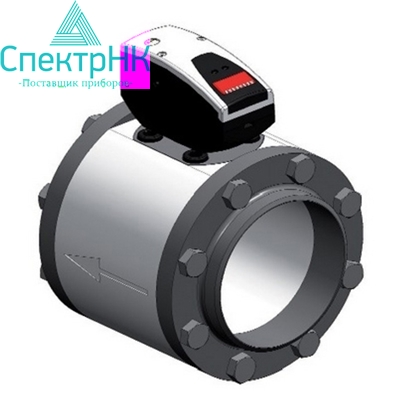

Анализатор кислорода Testo 6446

Testo 6446

Диаметр трубы

DN 65 (2 1/2)

DN 80 (3)

DN 100 (4)

DN 125 (5)

DN 150 (6)

DN 200 (8)

DN 250 (10)

Диап. измер:

6.7 - 2000

м3/ч

9.2 - 2750

м3/ч

15 - 4440

м3/ч

23 - 7000

м3/ч

33 - 10000

м3/ч

58 - 17500

м3/ч

92 - 27500

м3/ч

Макс. отобр. значение:

0 - 2400

м3/ч

0 - 3300

м3/ч

0 - 5320

м3/ч

0 - 8400

м3/ч

0-12.0 (x 1000)

м3/ч

0-21.0 (x 1000)

м3/ч

0-33.0 (x 1000)

м3/ч

Длина измерит. трубки:

124 мм

160 мм

160 мм

172 мм

180 мм

180 мм

196 мм

Вес Testo 6447

9.3 кг

11.6 кг

13.7 кг

21.6 кг

26.4 кг

37.0 кг

49.4 кг

Вес Testo 6446

8.3 кг

10.6 кг

12.7 кг

20.6 кг

25.4 кг

36.0 кг

48.4 кг

Сенсор:

обогреваемый керамический сенсор со стеклянным покрытием

Погрешность и диапазон применения:

для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 1-4-1: ±3% от изм. зн. ±0,3% от конечн. зн.

для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 3-4-4: ±6% от изм. зн. ±0,6% от конечн. зн.

Быстродействие:

< 0.1 с

Диапазон отображаемой температуры:

не отображается

Дисплей, управление:

4х-сегментный буквенно-цифровой дисплей с двумя кнопками управления, меню управления,

светодиоды (4 x зеленый для физ. ед., 3 x желтый для «Отображ.зн. x 1.000» и статуса переключения

Единицы измерения (отображаемые):

нм3/мин (нл/мин), нм3/ч, нм3 (норм. до 15 °C / 1013.25 гПа / 0 %ОВ в соответствии с DIN ISO 2533)

Электрические соединения:

M12 x 1 разъем, макс. нагрузка до 250 мА, защита от короткого замыкания

Питание:

19 ... 30 В DC, потребление тока < 100 мА

Выходные сигналы:

2 выходных сигнала, типы: аналоговый сигнал, переключ. сигнал, импульсный сигнал для опред. потребления.

4 комбинации для двух выходов - параметризация через меню управления.

Среда

Приборы настроены для измерений в сжатом воздухе (стандарт). Настройка для N2 или CO2 выполняется производителем по запросу.

Это необходимо указать при оформлении заказа!

Импульсный/перекл. выход:

DN 65 - DN 80 : 1 имп./м3

DN 100 - DN 250 : 1 имп./10м3

Аналоговый выход:

4 ... 20 мА, диап. измер., макс. нагрузка 500 Ом

Условия процесса:

перегрузка до 16 бар; 0 - +60 °C (макс. 90%ОВ)

Температура окружающей
среды:

0 ... +60 °C (32 ... 140 °F)

Температура хранения:

-25 ... +85 °C (-13 ... 185 °F)

Контакт со средой:

V2A (1.4301), керамика со стекл. покрытием, PEEK, полиэстер, viton (фторкаучук), анодиров. алюминий

Корпус:

PBT-GF 20, PC (APEC), Makrolon, V2A (1.4301), viton

EMC:

в соответствии с директивой 89/336 EWG

Эталонные условия:

норм. скорость потока (напр, нм/с) и норм. объемн. расход (напр, нм3/ч) соотв. 15 °C/1013.25гПа/0 %ОВ (DIN ISO 2533)

Применение:

- Мониторинг общего потребления

- Обнаружение утечек

- Управление пиковой нагрузкой

Две модели:

- Testo 6446: стандарт

- Testo 6447: демонтаж сенсорного устройства под давлением

Диап. измер:

DN 65: 6.7 - 2000 м3/ч

DN 80: 9.2 - 2750 м3/ч

DN 100: 15 - 4440 м3/ч

DN 125: 23 - 7000 м3/ч

DN 150: 33 - 10000 м3/ч

DN 200: 58 - 17500 м3/ч

DN 250: 92 - 27500 м3/ч

Измер. параметры:

- Нормализ. объемный расход в нм3/ч или нл/мин

- Потребление в нм3

Погрешность:

для классов качества сжатого воздуха (ISO 8573: частицы-влажность-масло) 1-4-1:

±3 % от измер. зн. ±0.3 % от конечн. зн.

для классов качества сжатого воздуха (ISO 8573: частицы-влажность-масло) 3-4-4:

±6 % от измер. зн. ±0.6 % от конечн. зн.

Условия процесса:

0 ...+60 °C (макс. относит. влажность 90 %)

Сигнальный выход:

2 выхода на выбор для одновременного использования:

- Аналоговый выход, 4 ... 20 мА (4-пров.), макс. нагрузка 500 Ом, свободная градуировка в диапазоне 0... конечное значение диапазона

- Импульсный выход

- 2 переключ. выхода, параметризация (в зависим. от объемного расхода, NC, NO, окно гистерезиса), макс. нагрузка 19 ... 30 В DC /.

Дисплей, меню управления:

- 4-сегментный буквенно-цифровой дисплей

- две кнопки управления

- меню управления

- 7 светодиодов

Класс защиты:

IP65

Электрическое подключение:

M12 x 1-разъем, нагрузка до 250 мА, защита от короткого замыкания
