Анализатор качества электроэнергии AR.6
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s04113Цену уточните у менеджера

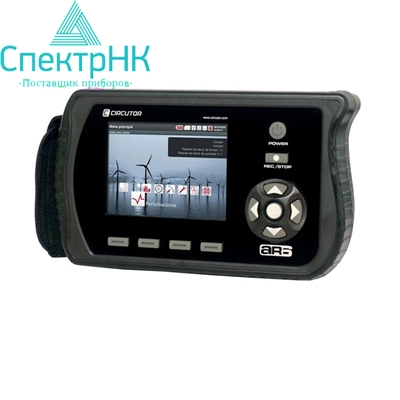

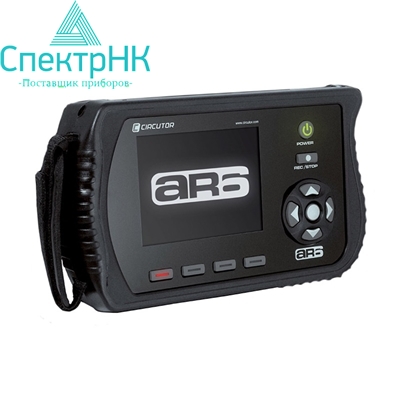

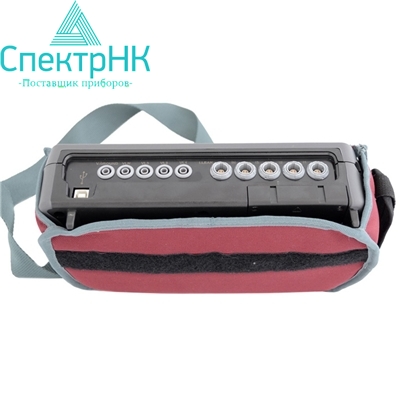

Анализатор качества электроэнергии AR.6
Электроанализатор AR6 - портативный анализатор качества электроэнергии. Имеет 5 входов напряжения и 5 входов тока для токоизмерительных клещей (L1, L2, L3, N и ток утечки). Анализатор качества и количества энергии предназначен для определения всех параметров электрической энергии, предусмотренных в ГОСТ 13109. Учтены функции, позволяющие проводить анализ кратковременных возмущений: импульсы, перенапряжения наличие фликера (низкочастотной модуляции), провалы, регистрировать быстрые процессы, например, пуск двигателя.
Области и сферы применения:
- Обследование предприятий (энергоаудит - энергетические обследования)
- Определение причин отказов оборудования
- Оптимизация графиков энергопотребления
- Подбор энергоснабжающего оборудования
- Проектирование помехозащитных систем
- Выбор компенсаторов реактивной мощности
- Заключение договоров на энергоснабжение
- Проверка счетчиков электроэнергии
Измеряет следующие параметры качества электросети:
- напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее;
- токи каждой фазы и средний;
- частота сети;
- cos ? в каждой фазе;
- 3-фазный коэффициент мощности;
- активная, индуктивная и емкостная мощности по фазам и суммарно;
- неравномерность нагрузки;
- перекос фаз;
- активная, индуктивная и емкостная (потребленная и выданная) энергии.
Функции, выполняемые анализатором электроэнергии AR-6:
- Энергосбережение: обнаружение и недопущение избыточного потребления энергии (кВтч); анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление электроэнергии; расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар); анализ исправности счетчиков электроэнергии и обнаружение погрешностей.
- Электрозащита: электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.
- Поиск оптимального решения: с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.
Преимущества:
- Маленькие габариты, легкий, переносной анализатор электроэнергии.
- Измерения действительных среднеквадратичных значений (R.M.S).
- Мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра.
- Измерение количества электрической энергии.
- Измерение гармоник.
- Измерение тока нейтрали.
- USB подсоединение к компьютеру.
- Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.
- Автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.
Отличительные особенности:
- Установки: установки прибора выполняются через систему развертывающихся меню, которые обеспечивают удобный для пользователя процесс конфигурации.
- Визуализация данных: с помощью жидкокристаллического 5.7" VGA LCD дисплея.
- Пользователь может просматривать мгновенные, максимальные и минимальные значения каждого параметра в каждой фазе.
- Внутренняя батарея: дает возможность пользователю работать с анализатором без внешнего дополнительного источника питания. Анализатор оборудован адаптивной системой зарядки аккумуляторной батареи, которая продлевает срок жизни батареи.
- Монтаж: анализатор удобен для работ по анализу любых типов электрических сетей (однофазных, двухфазных, 3-х проводных и 4-х проводных).
- Измерения: при помощи трех входов по напряжению переменного тока и четырех входов по току переменного тока (через клещи .../2 В пер.тока) обеспечивают измерения средних значений основных электрических параметров в соответствии с максимальными и минимальными значениями.
- Сбор данных: анализатор имеет внутреннюю память для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.
- Программное обеспечение: в комплекте с анализатором AR.6 изготовитель также поставляет удобную для пользователя программу, которая позволяет загружать данные из внутренней памяти в компьютер для дальнейшего комплексного анализа записанных данных.
В зависимости от типа анализируемой сети измеряются и могут быть сохранены в памяти анализатора следующие перечисленные параметры:
Параметры | L1 | L2 | L3 | LN | LIII | LK | Max./Min. |
Напряжение фаза-нейтраль | Да | Да | Да | Да | Да | - | Да |
Напряжение фаза-фаза | Да | Да | Да | - | Да | - | Да |
Ток | Да | Да | Да | Да | Да | Да | Да |
Потребляемая активная мощность | Да | Да | Да | - | Да | - | Да |
Потребляемая индуктивн. мощность, L | Да | Да | Да | - | Да | - | Да |
Потребляемая емкостная мощность, C | Да | Да | Да | - | Да | - | Да |
Потребляемая полная мощность | Да | Да | Да | - | Да | - | Да |
Коэффициент потребляемой мощности | Да | Да | Да | - | Да | - | Да |
Активная по cos | Да | Да | Да | - | Да | - | Да |
Генерируемая активная мощность | Да | Да | Да | - | Да | - | Да |
Генерируемая индуктивн. мощность, L | Да | Да | Да | - | Да | - | Да |
Генерируемая емкостная мощность, C | Да | Да | Да | - | Да | - | Да |
Генерируемая полная мощность | Да | Да | Да | - | Да | - | Да |
Коэффициент генерируемой мощности | Да | Да | Да | - | Да | - | Да |
Реактивнаяя по cos | Да | Да | Да | - | Да | - | Да |
Коэффициент амплитуды | Да | Да | Да | - | - | - | Да |
Коэффициент множественности | Да | Да | Да | - | - | - | Да |
Общ. гарм. искажение (THD) напряжения | Да | Да | Да | Да | - | - | Да |
THD искажения напряжения, четные | Да | Да | Да | Да | - | - | Да |
THD искажения напряжение, нечетные | Да | Да | Да | Да | - | - | Да |
Общ. гармонич. искажение (THD) тока | Да | Да | Да | Да | - | - | Да |
THD искажения тока, четные | Да | Да | Да | Да | - | - | Да |
THD искажения тока, нечетные | Да | Да | Да | Да | - | - | Да |
Доза фликера (WA) | Да | Да | Да | Да | - | - | - |
PST Фликера | Да | Да | Да | Да | - | - | - |
Частота | Да | - | - | - | - | - | Да |
Дисбаланс напряжения | - | - | - | - | Да | - | Да |
Асимметрия напряжения | - | - | - | - | Да | - | Да |
Дисбаланс тока | - | - | - | - | Да | - | Да |
Асимметрия тока | - | - | - | - | Да | - | Да |
Гармоники напряжения (1-50) | Да | Да | Да | Да | - | - | - |
Гармоники тока (1-50) | Да | Да | Да | Да | - | - | - |
Максим. потреб. активная мощность | - | - | - | - | Да | - | - |
Максимальная видимая мощность | - | - | - | - | Да | - | - |
Максимальный средний ток | - | - | - | - | Да | - | - |
Макс. потребляемый ток L1, L2, L3 | Да | Да | Да | - | - | - | - |
Потребляемая активная энергия | - | - | - | - | Да | - | - |
Потребляемая индуктивная энергия | - | - | - | - | Да | - | - |
Потребляемая емкостная энергия | - | - | - | - | Да | - | - |
Потребляемая полная энергия | - | - | - | - | Да | - | - |
Генерируемая активная энергия | - | - | - | - | Да | - | - |
Генерируемая индуктивная энергия, L | - | - | - | - | Да | - | - |
Генерируемая емкостная энергия, C | - | - | - | - | Да | - | - |
Генерируемая полная энергия | - | - | - | - | Да | - | - |
Волновые формы | Да | Да | Да | Да | Да | Да | - |
Представление фазового вектора | Да | Да | Да | Да | Да | Да | - |
Комплект поставки
- Портативный анализатор электроэнергии
- Блок питания 100-240В/12В 3.33А (40 W макс.)
- Батарея
- 5 кабелей измерения напряжения

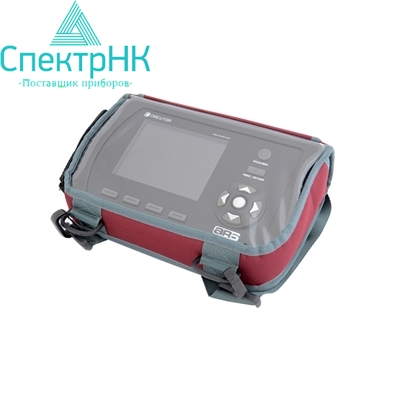

- Сумка для измерительных кабелей
- 5 гибких зажимов типа "аллегатор"
- Коммуникационный кабель USB
- Программное обеспечение на компакт-диске
- Свидетельство производителя
- Полное руководство по эксплуатации
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики
Стандарты | |
Класс измерения 0.5 | |
Класс B в соответствии с UNE-EN 61000-4-30 | |
Измерение и регистрация в соответствии с EN 50160 | |
Источник питания | |
Напряжение (внешнее питание) | ~100…240 В |
Ток (внешнее питание) | 3.33 A |
Частота | 50 / 60 Гц |
Максимальная мощность | 40 Вт |
Блок анализатора электроэнергии AR6 | |
Номинальное напряжение | -12 В |
Ток потребления | 2 A |
Максимальная мощность | 24 Вт |
Потребляемая мощность | 30 ВА |
Рабочая температура | 0 … 50?C |
Высота над уровнем моря | 2000 м |
Влажность без конденсата | 5…95 % |
Уровень загрязнения | 2 |
Измерения тока по входу | |
Входы по току | I1 , I2 , I3 , IN , L утечки |
Входное напряжение | 0…2 В |
Краевое измерение | 1…120 в % от номинального тока |
Максимальный ток | 3 значения от номинального тока |
Сопротивление по входу | 10 кОм |
Измерения напряжения по входу | |
Входы по напряжению | U1, U2, U3, UN, Земля |
Входное напряжение | 10…800 В (среднекв.знач.) фаза-нейтраль |
Максимальное допустимое напряжение | 2 500 В |
Полоса пропускания | 3.2 кГц |
Другие характеристики | |
Диапазон измерения напряжения | 10…800 В фаза – нейтраль |
Диапазон измерения тока | 0.01….1000 A (в зависимости от клещей) |
Коэффициенты трансформации | Программируемые |
Внутренняя память | 1 Гб |
Поддерживаемая файловая система | FAT 32 |
Класс точности | |
Напряжение | 0.5% ± 2 знака |
Ток | 0.5% ± 2 знака |
Активная мощность | 1% ± 2 знака |
Реактивная мощность | 1% ± 2 знака |
Параметры конструкции | |
Защита | Двойная изоляция |
Клавиатура | Клавиши навигации и функции |
Экран | 5.7“, цветной VGA |
Размеры | 283 x 168 x 80 мм |
Вес | 1.640 кг |
Интерфейс с ПК | USB |
Дисплей | |
Размер панели | 5.7” (по диагонали) |
Активный участок экрана LCD | Ширина 116.16 мм x Высота 87.12 мм |
Количество пикселей | по горизонтали (640x3) x по вертикали 480 |
Тип цветопередачи | VGA |
Размер в пикселях | по горизонтали 0,1815 мм x по вертикали 0,1815 мм |
Цвет пикселей | RGB по вертикальной линии |
Цвет дисплея | Белый |
Количество цветов | 262.000 |
Тип цветопередачи | Светодиодная - LED |
Каналы измерения | |
5 вводов по напряжению соответствующие 3 фазам, нейтрали и заземлению, (U1, U2, U3, UN, UEARTH) | |
Вводы для измерения напряжения | U1 U2 U3 UN Earth(земля) |
Входной диапазон | Un= 10 до 800 В (TRMS) фаза-нейтраль |
Количество входов | 5 |
Пиковое напряжение | 2,500 В |
Коэффициент пиковой нагрузки | 1.0…1,875 |
Полоса пропускания | 3.2 кГц |
Полное входное сопротивление | 10 МОм |
Постоянное перенапряжение | 1.000 В (TRMS - среднеквадратичное значение) |
Переходное перенапряжение <1с | 2,500 В |
Абсолютное максимальное напряжение | 6 кВ |
Потребление | ? 0.04 ВА |
Максимальное напряжение в цепи измерения напряжения | 1000 В Кат. III/600 В Кат. IV для высот над уровнем моря выше 2000 м |
1000 В Кат. II/600 В Кат. III/300 В Кат. IV для высот ниже 2000 м | |
Диапазоны измерений | 10.00 to 800.00 В (TRMS) |
Разрешение | 0.01 В (TRMS) |
Точность | ± 0.5 % от В (номинального) |
Анализатор имеет 5 входов по току - 3 фазы, нейтраль и ток утечки соответственно (I1, I2, I3, IN, IK) | |
Вводы для измерения тока | I1 I2 I3 IN I Leak(утечки) |
Входное напряжение | 0…2 В |
Диапазон измерений | от 1 до 120% от номинального тока |
Измерение первичного номинального тока | Зависит от типа клещей |
Допустимая перегрузка | х3 от номинала |
Потребление | ? 0.0004 ВА |
Характерные особенности | Опция измерения тока утечки через фильтр нижних частот активируется/деактивируется |
Сопротивление по входу | 10 кОм |
Анализатор качества электроэнергии AR6 автоматически определяет коэффициент трансформации по току в зависимости от типа подключаемых токоизмерительных клещей.
Клещи (клипсы) | CF-5 | CF-10 | CP-5 | CP-100 | CPR-500 | CPR-1000 | CP-2000/200 |
Диапазон | ~ 1...1000 A | ~0.2 мA...10 A | ~0.05..0.5 A | ~1...100 A | ~1...500 A | ~1...1000 A | ~1...200 A |
Номин. частота | 48...65 Гц | ||||||
Вых. напряжение | ~2 В | ||||||
Диэлектрическая | 5200 В, 50 Гц, 1 мин | ||||||
Погрешность | 1 % (до 0.1 A) 0.5 | - 0,35 % | 1 % | 0,5 % | 0,7 % | диап. 200А: 0.5 % | |
Макс. диаметр | 1 - 50 x 5 мм или | 5 - 80 x 5 мм | 20 x 5 мм | 1 - 50 x 5 мм или 4 | 5 - 125 x 5 мм или 3 - | ||
С помощью анализатора электрической энергии можно выполнить полный анализ электроустановки, оценку потребления, кривых нагрузок, резких отклонений напряжения в установке с отображениями волновых форм, исследование гармоник с измерением фликера (низкочастотной модуляции), кратковременные возмущения: провалы, импульсы, перенапряжения, позволяет регистрировать быстрые процессы, например, пуск двигателя.

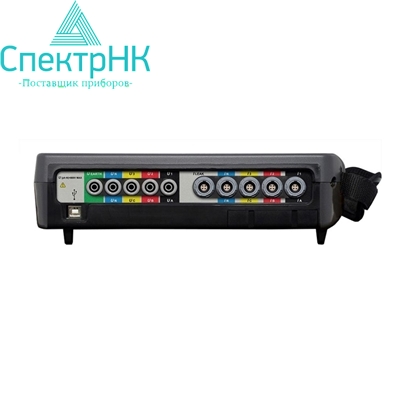

Каналы измерения:
- Анализатор имеет 5 входов по напряжению, что соответствует (3 фазам, нейтрали и земли [U1, U2, U3, UN, UEARTH])
- Имеет 5 входов по току, что соответствует (3 фазам, нейтрали и току утечки одновременно [I1, I2, I3, IN, IK])
Визуальное отображение информации на дисплее анализатора:
- Информацию на экране легко усвоить и прочесть, поскольку числовая информация представлена в таблицах, которые сгруппированы в соответствии с измеренными переменными фаз. Кроме того, каждая фаза измерения выделяется цветом, который назначает пользователь.
- Графический экран отображает информацию в автомасштабе в графах осей X и Y, для полного представления измеряемой переменной.
Интуитивно-понятное меню пользователя:
- Оборудование обладает интуитивно-понятным меню с большими иконками, засчет чего с легкостью осуществляется навигация и производятся необходимые настройки.
Представление качества исследуемых сигналов:
- Позволяет активировать и настроить анализ кратковременных возмущений, таких как: перенапряжение, импульсы, провалы и переходные процессы.
- События отображаются в таблице по наиболее важным параметрам.
- Пользователь может выбрать любое значение события и произвести визуальный анализ сигнала.
Автономность работы анализатора качества и количества электрической энергии AR.6:
- Это единственный портативный анализатор, обеспечивающий 8 часов автономной работы.
Характеристики аккумулятора и время работы прибора | |
Аккумулятор | NiMH |
Напряжение | 6 В |
Емкость | 4200 мА/ч |
Время заряда | 2 …2,5 ч. |
Продолжительность работы в процессе эксплуатации | 4 часа с вкл. экраном LCD |
8 часов с выкл. экраном LCD | |
Память:
- Анализатор имеет встроенную память, которая может быть расширена пользователем, при этом анализатор способен записывать события в течение многих лет.
Типы карт памяти: | |
SD | Стандартная спецификация 1.10 |
SDHC | Спецификация 2.0 |
Power Vision Plus. Программное обеспечение для удаленного управления, измерения и регистрации информации портативных анализаторов и другими устройствами, произведенными компанией CIRCUTOR. Это высококачественное программное обеспечение, повышающее эффективность и качество восприятия разрозненно полученной информации.
Фильтр нижних частот:
Возможность активации фильтра низких частот, для проверок разницы между реле, в соответствии с измерениями, при включенной защите от тока утечки на землю и без нее.
Захват изображения на экране:
- Запись изображения сигналов возможна по 9 мгновенным значениям основных параметров.
- Фотозахват изображений может быть запрограммирован при помощи триггеров пускового устройства (сравнения электрических параметров) или может быть произведен вручную.
Настройки и конфигурации анализатора энергии:
- Устройство позволяет настроить количество десятичных знаков и единиц, которые нужны пользователю для каждой измеряемой переменной.
- Пользователь может выбрать цвет фона и цвета для каждой фазы в соответствии с предписаниями.
Схемы различных цепей:
- Возможность создавать конфигурацию для нескольких типов электросетей. В зависимости от выбранной электросети показываются разные способы установки датчиков тока.
- Поддерживаются следующие варианты: однофазные, двухфазные, по схеме Арона, трехфазные и трехфазные с нейтралью.
Отображение гармоник:
- Отображение на экране информации о значении амплитуды каждой из гармоник.
- Пользователь может прокручивать по выбору желаемые гармоники для отображения в нижней части таблицы наиболее важные величины этих гармоник.
Стандарты безопасности:
Безопасность Категория III - 600 В, в соответствии с 61010
- 1000 В Кат. III/600 В Кат. IV для высот над уровн. моря ниже 2000 м
- 1000 В Кат. III/600 В Кат. III/300 В Кат. IV для более 2000 м
Стандарты:
- EN 61000-6-4 (2002), Industrial emissions.
- EN 55011 (1994), Driven (EN 52022 – Class B)
- EN 55011 (1994), Radiated (EN 55022 – Class A)
- EN 61000-6-2 (2022), Industrial immunity
- EN 61000-4-2 (1995), Electrostatic discharge
- EN 61000-4-8 (1995), Rapid transient bursts
- EN 61000-6-1 (2002), Domestic immunity
- EN 61000-4-11 (1994), Power supply outages
(*) Точность обеспечивается следующими условиями измерений:
Исключение ошибок обеспечивается зажимами и внешними трансформаторами напряжения в диапазоне температур от 5 to 45?C и при коэффициенте мощности от 0 до 1.
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
