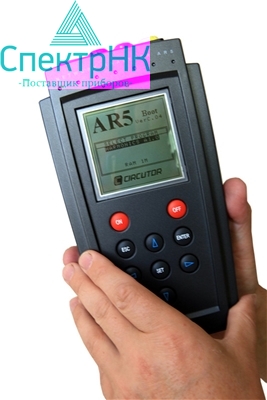

Анализатор качества электроэнергии AR.5

Анализатор качества электроэнергии AR.5

Анализатор электричества AR.5: данный прибор способен собрать и проанализировать все параметры электрической сети, согласно стандарту ГОСТа 13109. Анализатор удобен для проведения проверок, аудитов трехфазных электросетей, переменного тока. Анализатор нашел применение в области анализа графиков потребления мощности (активная, реактивная), подборке УКРМ, фиксировании качественных параметров электроэнергии в сети. Прибор замеряет, рассчитывает и фиксирует значения тока и напряжения и гармоники порядка до 49-го, одно-, трехфазных электросетей. Стоит упомянуть также возможность анализа кратковременных возмущений (провалы, перенапряжения, импульсы, низкочастотные модуляции фликер) и регистрации быстрых процессов (запуск электрооборудования).

Области применения:

• энергетический аудит;
• локализация и устранение «отказных» участков электросети;
• составление и корректировка графиков энергопотребления;
• выборка энергообеспечивающего парка оборудования;
• введение и контроль помехозащитных комплексов;
• подборка компенсаторов РМ;
• контроль электросчетчиков;
• расчетные замеры при заключении договоров;
• экономия электроэнергии, посредством оптимизации процессов расхода, оценок КПД, трансформаторного насыщения и т.д.

Отличительные особенности:

• Небольшой размер, удобство в транспортировке и применении
• Замер R.M.S. (среднеквадратичные значения)
• Максимумы и минимумы (мгновенные значения), отдельно взятых параметров
• Замер электроэнергии (счетчик)
• Регистрация гармоник
• Замер тока на нейтрали (модель AR5-L)
• Установка связи с ПК по порту RS 232
• Порог записи, предельное значение для параметров, по превышении которого будет произведена запись
• Сбор данных, происходит автоматически, через заданные интервалы
• Конфигурирование установок прибора через удобное развёртываемое меню
• Отображение полученных значений на ЖК-мониторе
• Адаптивная система заряда интегрированной АКБ
• Политипность сетей для анализа (1,2,3 фазные и четырехпроходные)
• Замер средних значений эл. параметров в соответствии с максимумами и минимумами
• 1 мБ внутренней памяти под хранение данных
• Комплексный анализ результатов на ПК, посредством ПО изготовителя

Имеется возможность расширения функциональности прибора AR 5L путем перепрограммирования для замеров следующих параметров:

• пики, импульсы, провалы;
• дозация фликера;
• анализ быстрых процессов;
• анализ токов утечки;
• проверка установленных счетчиков электроэнергии.

Портативные анализаторы количества и качества электроэнергии AR.5M и AR.5L производства CIRCUTOR (электроанализаторы) применяются для решения различных задач, в частности:

• Обследование предприятий (энергоаудит)
• Определение причин отказов оборудования
• Оптимизация графиков энергопотребления
• Подбор энергоснабжающего оборудования
• Проектирование помехозащитных систем
• Выбор компенсаторов реактивной мощности
• Заключение договоров на энергоснабжение
• Проверка счетчиков электроэнергии

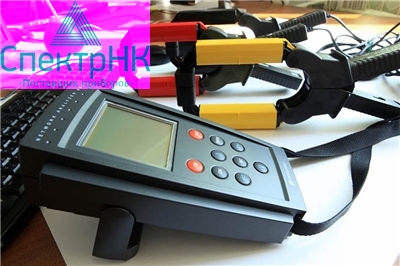

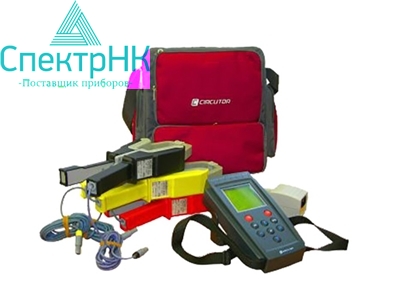

Комплект поставки

• Модуль для измерений,
• двухдиапазонные клещи 1-200 А, 10-2000 А,
• сумка для транспортировки и хранения,
• PowerVision, софт,
• «крокодил» зажимы,
• руководство (рус.).

Дополнительная комплектация:

• Чехол для защиты прибора при проведении измерений в условиях повышенной влаго-, пыле-, удароопасности
• Гибкие клещи C-FLEX

Длина сенсора	45 см / 80 см / 120 см
Диапазон	200 А / 2000 А/ 20 кА
Чувствительность в мВ	10 мВ/А; 1 мВ/А; 0.1 мВ/А
Амплитуда измерений	5 А...20 КА
Диапазон частот	10 Гц...20 КГц
Точность	1%
Безопасность	двойная изоляция  IEC 1010-100 В, Cat III
Допустимое перенапряжение на выходе	600 В
Рабочая температура	-10/55°C
Влажность	90% рт. ст. при 50°C
Габариты	120 x 65 x 22 мм
Вес	220 г (длина сигнального кабеля 1 м)

• Клещи

Клещи	CP-5	СР-100	CPR-100	CPR-500
Разброс измерений	0.05-5А~	1-100А~	1-100А~	1-500А~
Частота	48-65 Гц	48-65 Гц	48-65 Гц	48-65 Гц
Напряжение(выход)	2.0 В~	2.0 В~	2.0 В~	2.0 В~
Диэлектрическая прочность	5.2 кВ~, 50-60 Гц	5.2 кВ~, 50-60 Гц	5.2кВ~, 50-60 Гц	5.2кВ~, 50-60 Гц
Погрешность	1.0%	0.5%	0.7%	0.7%
Радиус проводника(макс)	10 мм	10 мм	26 мм	26 мм
Плоская шина (макс)	20х5 мм	20х5 мм	50х5 мм либо 4 по 30х5 мм	50х5 мм либо 4 по 30х5 мм
Максимальные размеры плоской ленты

Клещи	CPR-1000	CF-5	CP-2000 / 200	CF-10
Разброс измерений	1-1000А~	0.1-5А~	1-200А~, 10-2000А~	0.2 мкА-10А~
Частота	48-65 Гц	48-65 Гц	48-65 Гц	48-65 Гц
Вых. напряжение	2.0 В~	2.0 В~	2.0 В~	2.0 В~
Диэлектрич. прочность	5.2 кВ~, 50-60 Гц	5.2 кВ~, 50-60 Гц	5.2 кВ~, 50-60 Гц	5.2 кВ~, 50-60 Гц
Погрешность	0.7%	1.0 % (до 0,1А), 0.5 % (до 5А)	0.5 %+70 мА (диапазон 200А),0.5 %+100 мА (диапазон 2000А)	0.5% (диапазон 4А), 0.35% (диапазон 400А)
Радиус проводника(макс)	26 мм	26 мм	32 мм	50 мм
Плоская шина
Плоская лента(макс)	50х5 мм либо 4 по 30х5 мм	50х5 мм либо 4 по 30х5 мм	5 по 125х5 мм либо 3 по 100х10 мм	5 по 80х5 мм либо 3 по 80х10 мм

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор сертифицирован и внесён в единый реестр средств измерений РФ, под номером 17900-05.

Дополнительно

Высококлассный, многофункциональный и эффективный прибор AR.5 поможет наиболее точно и полно вычислить параметры электричества, протекающего в проводниках. Устройство представляет собой анализатор, который эксплуатируется в случаях необходимости диагностики одно-, трех- и четырехфазных периодических (непостоянных) токов. Используется в сфере оценки кабельных систем, для создания графиков расхода активной и реактивной мощности, подбора фильтрокомпенсирующей аппаратуры, проверки оборудования, поиска различных дефектов, нахождения утечек.

AR.5 позволяет давать точную количественную оценку таким характеристикам как: гармоника, возмущение, переходные процессы, колебания светового потока, вызванные напряжением в электрической сети и расход заряда. Также в инструмент можно установить дополнительные программы, позволяющие анализировать другие качества энергосети. Из особенностей выделяют: большую память и возможность перекодирования для упрощенной работы с различными по уровню сложности задачами. Есть опция переноски полученной с помощью устройства информации на компьютер.

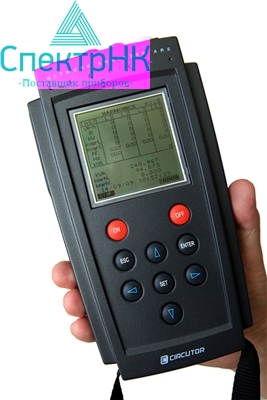

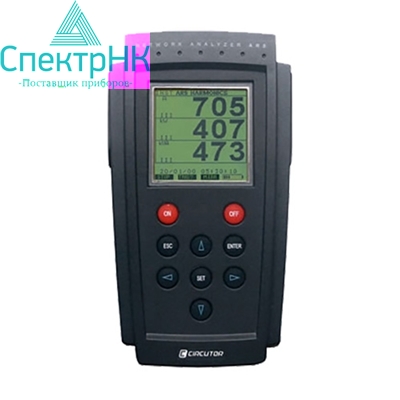

Модель имеет большой жидкокристаллический экран, на котором отображается до тридцати различных параметров электрической энергии. Работать с AR.5 легко, к дополнительным функциям прибора относятся: автоматизированная проверка наличия свободной памяти, раздельные специальные файлы для хранения качеств электроэнергии одного типа и автоматический поиск подсоединенных клещей. Аппарат сам по себе компактен из-за небольших размеров (600 г). Энергоснабжение производиться через аккумулятор (его хватает на десять часов) или сетевую карту. Использование данного инструмента дает возможность новичку почувствовать себя настоящим профессионалом и поможет ему очень быстро освоить основы своего дела.

Технические характеристики
