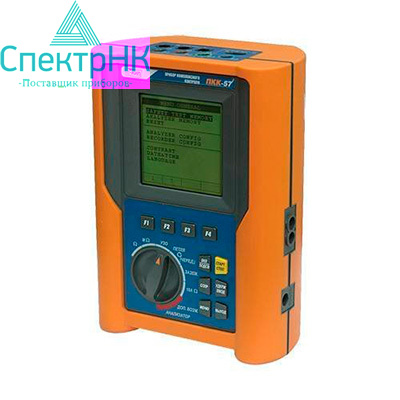

Анализатор качества электроэнергии АКИП ПКК-57

Произвести комплексный анализ качества и электробезопасности одно- и трехфазных энергосистем поможет измеритель параметров электросетей АКИП ПКК-57. Анализатор электроэнергии отличается эргономичным исполнением с удобной компоновкой органов управления, разъемов, переключателей, крупному монохромному ЖК-экрану и своей многофункциональности: аппарат выступает как измерительное и тестирующее устройство, анализатор и регистратор всех необходимых электрических параметров сети.

Измерительно-аналитический комплекс АКИП ПКК-57 имеет следующие функции:

• определение сопротивления изоляции электропроводных материалов: обмотки, кабелей, проводов и т.п.;
• определение параметров УЗО- ток и время срабатывания;
• определение полного сопротивления цепи заземления без отключения УЗО;
• определение полного сопротивления цепи между фазами, между фазой и "нейтралью", между фазой и "землей" с вычислением ожидаемого тока КЗ;
• проверка целостности цепи защитных проводников, идущих в контурах заземления и зануления в двух режимах: Iтест>200мА и Iтест>10А;
• определение проводимости грунта и сопротивления заземления;
• определение напряжения и тока в формате RMS;
• определение частоты напряжения;
• определение мощности, энергии и их составляющих, коэффициента мощности;
• индикация правильности подключения и правильного чередования фаз;
• в качестве опции возможно измерение параметров окружающей среды: температуры, влажности, уровня освещенности.

АКИП ПКК-57 способен производить гармонический анализ напряжения и тока вплоть до 49 гармоники, выявлять и фиксировать аномалии RMS-напряжения с интервалом в 10мс. Уровень опорного напряжения, так же как и пределы отклонения от него (3-30% с шагом 1%) оператор выбирает самостоятельно.

2Мб внутренней памяти АКИП ПКК-57 позволяют прибору в течение 30 суток исполнять роль самописца, регистрируя информацию сразу о 63 параметрах каждые 15 минут. Отображение данных происходит в виде таблицы или графика на ЖК-экране с разрешением 128х128 и светодиодной подсветкой для работы при плохом освещении. Выбор актуальных параметров и измерительных режимов задается оператором с помощью ПО "TopLink". Благодаря интерфейсу RS-232 имеется возможность подключения к ПК или принтеру.

Питание устройства – универсальное и осуществляется как от 6 батареек АА, так и от сетевого адаптера. В комплекте с АКИП ПКК-57 поставляется всё, что необходимо для проведения измерений: провода, зажимы, кабель, штыри заземления. Для переноски и хранения прилагается удобный кейс.

Комплектация

Анализатор качества электроэнергии АКИП ПКК-57,гибкая 3ф токовая петля d 290 мм (300-3000 А),3-х проводный кабель переходник-штепсель,измерительных провода 2 м (4 шт.),зажимы "крокодил" (4 шт.),тестовые пробники (2 шт.),чехол,измерительные провода "банан-банан" (4 шт.),штыри заземления (4 шт.),сетевой шнур питания (тест 10 А),ПО управления,оптокабель RS-232,сетевой адаптер,транспортная сумка,руководство по эксплуатации.
