Анализатор частиц LaserNet 200

Назначение

Анализаторы частиц лазерные LaserNet 200 Series (далее - анализаторы) предназначены для измерения счетной концентрации частиц в моторных, трансмиссионных маслах, гидравлических и других жидкостях на минеральной или синтетической основах.

Описание

Принцип действия основан на регистрации проекции частиц по принципу автоматического микроскопа на просвет. В качестве источника света в анализаторе используется лазерный светодиод.

Частицы, попадая в освещенный рабочий объем, проецируются на чип CCD-камеры, которая делает снимки рабочего объема. CCD-камера захватывает изображения силуэтов частиц в потоке масла, которое протекает через ячейку толщиной 100 мкм и сохраняет их в памяти компьютера. Обнаруженные объекты затем анализируются программным обеспечением на максимальный размер, эквивалентный диаметр площади проекции частицы и определяется форма частицы. По полученной форме частицы классифицируются по типам: механического изнашивания абразивный износ, усталостный износ, суровое скольжение, капли воды, пузырьки воздуха, волокна, не металлы.

Конструктивно анализатор представляет собой лабораторный прибор, состоящий из устройства ввода пробы, фокусирующей линзы, CCD-камеры, проточной рабочей ячейки толщиной 100 мкм, лазерного светодиода, перистальтического насоса и блока питания. Устройство ввода пробы состоит из трубки, которая погружается в пробу, и сетчатого фильтра, который необходим для удаления волокон и крупных частиц.

Анализаторы выпускаются в четырех модификациях в зависимости от наличия дополнительных опций:

-    LaserNet 210 предназначен для измерения счетной концентрации частиц. Анализатор также определяет количество неметаллических частиц, таких как песок или грязь, определяет наличие свободной воды, выполняет коррекцию пузырьков воздуха и капель воды и определяет наличие сажи.

-    LaserNet 215 обеспечивает полную функциональность LaserNet 210, плюс анализ ферро частиц.

-    LaserNet 220 обеспечивает полную функциональность анализа LaserNet 210, плюс регистрация изображений силуэтов частиц для классификации их по категориям абразивный износ, износ скольжения и усталостный износ, а также неметаллы и волокна.

-    LazerNet 230 обеспечивает функциональность LaserNet 210, LaserNet 215 и LaserNet 220.

Общий вид анализаторов приведен на рисунке 1.

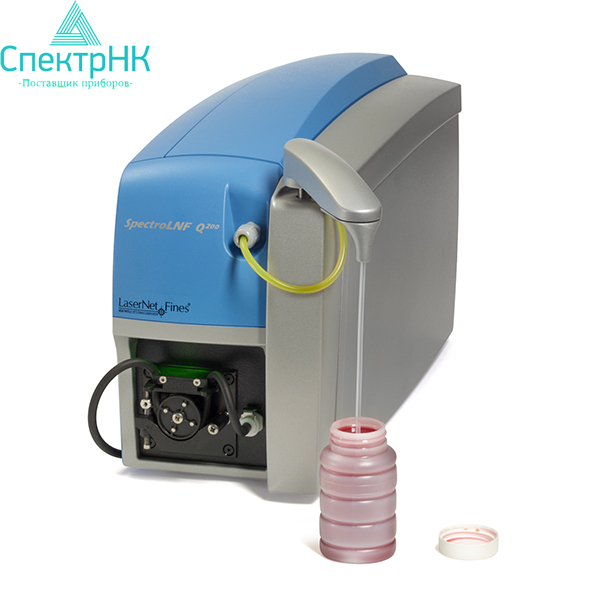

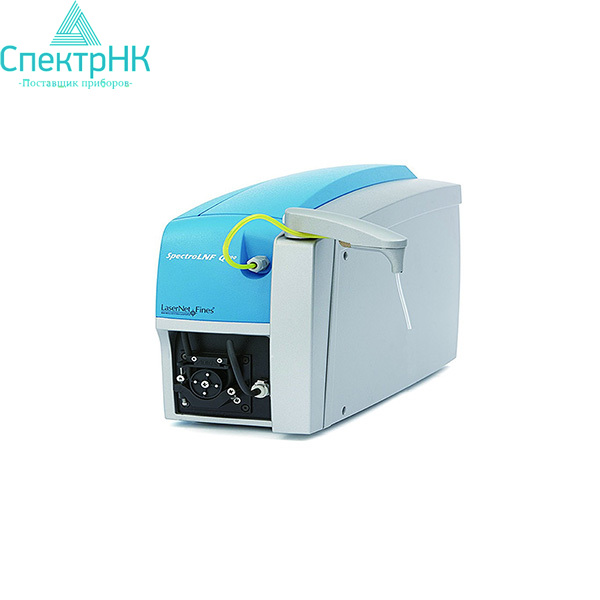

Рисунок 1 - Общий вид анализатора

Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения (в таблице - ПО)

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики
