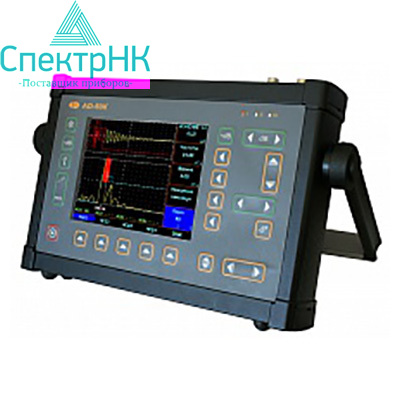

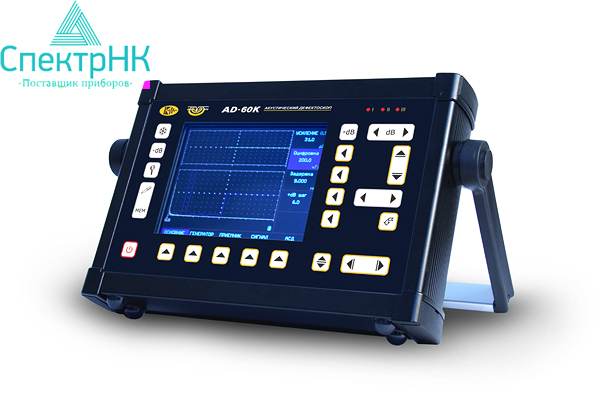

Дефектоскоп АД-60К

Описание акустический дефектоскоп АД-60К

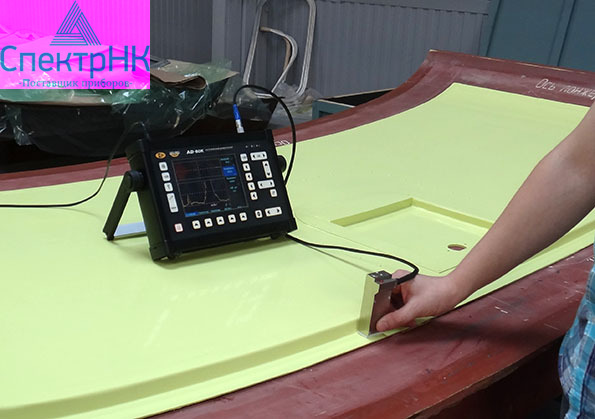

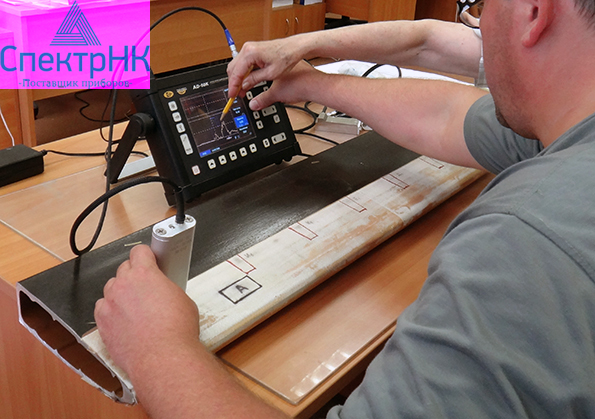

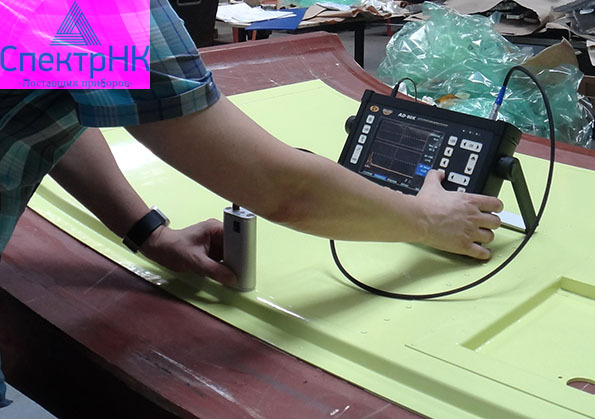

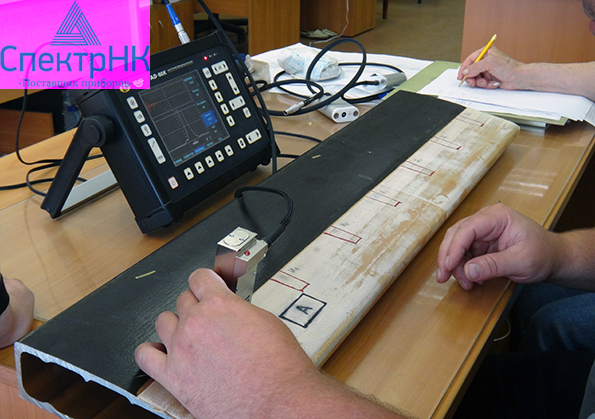

Новый дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием, с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Особенности

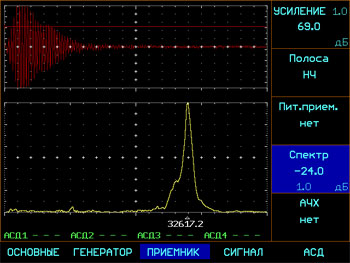

Одновременное отображении реального сигнала с преобразователя и его спектра с раздельное регулирование усиления во временной и спектральной области.

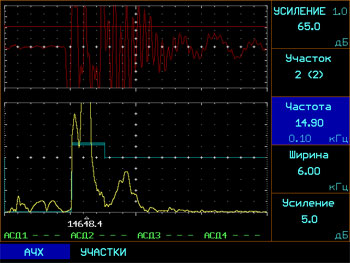

Функция регулировки АЧХ -  программируемого изменения чувствительности в спектральной области по 10 участкам

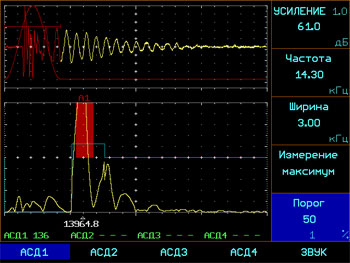

Четыре независимые зоны АСД в частотной области

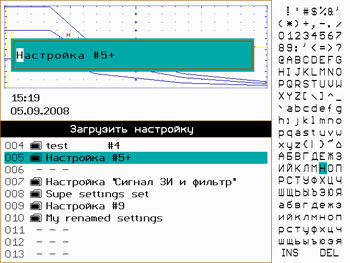

Сохранение и вызов настроек дефектоскопа

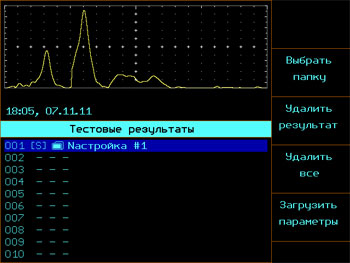

Сохранение и просмотр результатов на экране дефектоскопа

Основные отличия

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Возможность подключения любых импедансных и ударных преобразователей
• Отдельная регулировка усиления во временной и частотной областях
• Функция программируемого изменения чувствительности в спектральной области
• Оконная функция Хамминга
• Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
• Сохранение 100 настроек и 1000 результатов контроля
• Интерфейс Ethernet для связи с ПК
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора

Акустический импедансный дефектоскоп АД-60К (базовый комплект, импедансный метод контроля)

Состав комплекта

электронный блок АД-60К	1
Li-ion аккумулятор (встроенный)	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1

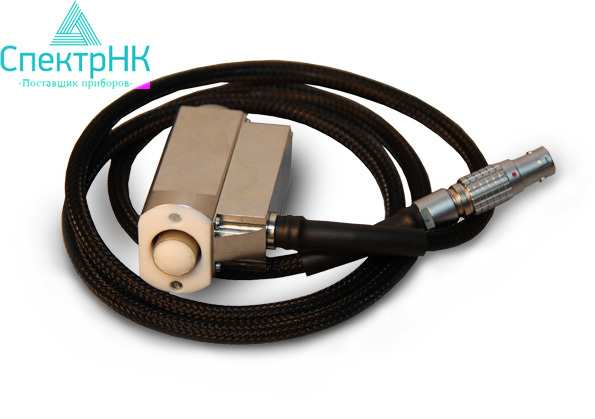

SP-60 преобразователь импедансный сомещенный	1

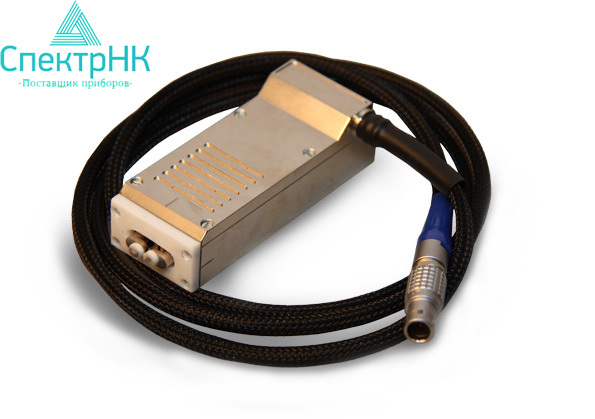

RSP-60 преобразователь импедансный раздельно-сомещенный	1
СО-91 образец для проверки работоспособности	1
кабель 60-Ethernet-1m для связи с ПК	1
кабель 60-Ethernet-2m для связи с ПК	1
Ethernet Switch	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, сертификат калибровки)	1
кейс для переноски	1

Акустический импедансный дефектоскоп АД-60К (универсальный к-т, импедансный + метод св-х колебаний)

Состав комплекта

электронный блок АД-60К	1
Li-ion аккумулятор (встроенный)	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1
SP-60 преобразователь импедансный сомещенный	1
RSP-60 преобразователь импедансный раздельно-сомещенный	1
UDM-60 преобразователь ударный с микрофонным приемником	1
СО-91 образец для проверки работоспособности	1
кабель 60-Ethernet-1m для связи с ПК	1
кабель 60-Ethernet-2m для связи с ПК	1
Ethernet Switch	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, сертификат калибровки)	1
кейс для переноски	1

Акустический импедансный дефектоп АД-60К (экспертный к-т, импедансый + метод свободных колебаний)

Состав комплекта

электронный блок АД-60К	1
Li-ion аккумулятор (встроенный)	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1
SP-60 преобразователь импедансный сомещенный	1
RSP-60 преобразователь импедансный раздельно-сомещенный	1
UDM-60 преобразователь ударный с микрофонным приемником	1
UDP-60 преобразователь ударный с пьезоприемником	1
СО-91 образец для проверки работоспособности	1
кабель 60-Ethernet-1m для связи с ПК	1
кабель 60-Ethernet-2m для связи с ПК	1
Ethernet Switch	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, сертификат калибровки)	1
кейс для переноски	1
