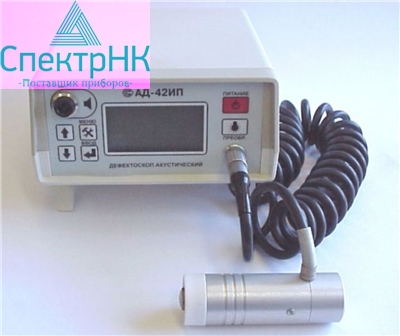

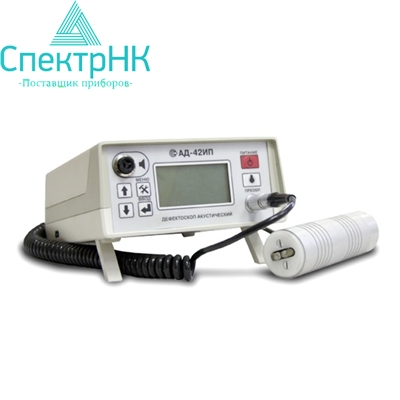

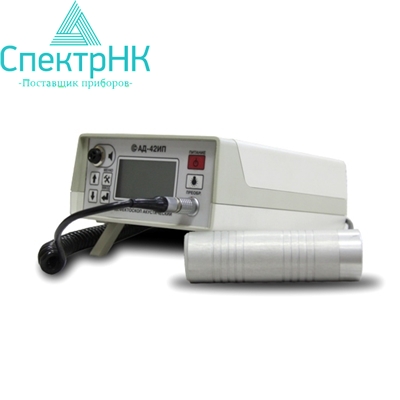

Акустический дефектоскоп АД-42ИП

• Варианты: 3 типа преобразователей для различных задач
• Излучатели: 1 или 2 на каждом преобразователе
• Включение: Преобразователи включаются при постановке на контролируемый объект

Комплект поставки

• Блок электронный АД-42ИП
• Преобразователь PA-4S
• Преобразователь PA-5R
• Преобразователь PA-7R
• Образец стандартный СО-1
• Образец стандартный СО-2
• Аккумуляторы типа AA
• Устройство зарядное
• Адаптер инфракрасный
• Компакт-диск ПО
• Сумка-чехол
• Паспорт
• Руководство по эксплуатации
• Методика калибровки

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Государственный реестр средств измерений Казахстана.

Дополнительно

Для обнаружения дефектов в композитных материалах применяют акустический дефектоскоп АД-42ИП. С его помощью возможен поиск и локализация таких нарушений структуры слоистых клеевых соединений, как пустоты, непроклеи, расслоения и другие в различных материалах - дереве, пластике, металлах, изоляционных покрытиях трубопроводов и других объектов, а также в соединениях с сотовым наполнителем. Находит широкое применение как при производстве различных изделий и конструкций, так и в процессе их эксплуатации для контроля качества.

Акустический дефектоскоп АД-42ИП состоит из нескольких преобразователей, усилителей, процессора, дисплея, клавиатуры, источника питания и импульсного генератора. Прибор реализует акустический импедансный метод, когда дефекты выявляются на основе изменений их механического импеданса (отношения амплитуды возбуждающей силы к амплитуде скорости возбуждаемых в контролируемом объекте колебаний), являющегося параметром конструкции. Дефектоскоп реализует два варианта этого метода, для чего применяются различные преобразователи. Первый (раздельно-совмещенный) оснащен двумя вибраторами для излучения и принятия упругих колебаний. При его использовании наличие дефекта определяется по амплитуде полученного сигнала, модуль которой в зонах с нарушениями структуры меньше, при этом амплитуда сигнала на выходе приемного вибратора становится выше. Однако если дефект расположен вблизи от поверхности, амплитуда, напротив, уменьшается. Второй преобразователь (совмещенный) имеет одну точку контакта с поверхностью тестируемого объекта и определяет наличие нарушений структуры по изменению механического импеданса, который в дефектной зоне уменьшает амплитуду и несущую частоту импульсов выходного сигнала.

Таким образом, при работе с первым преобразователем акустического дефектоскопа АД-42ИП наличие нарушений определяют по изменению амплитуды как в большую, так и в меньшую сторону, а со вторым - только в меньшую.

Технические характеристики
